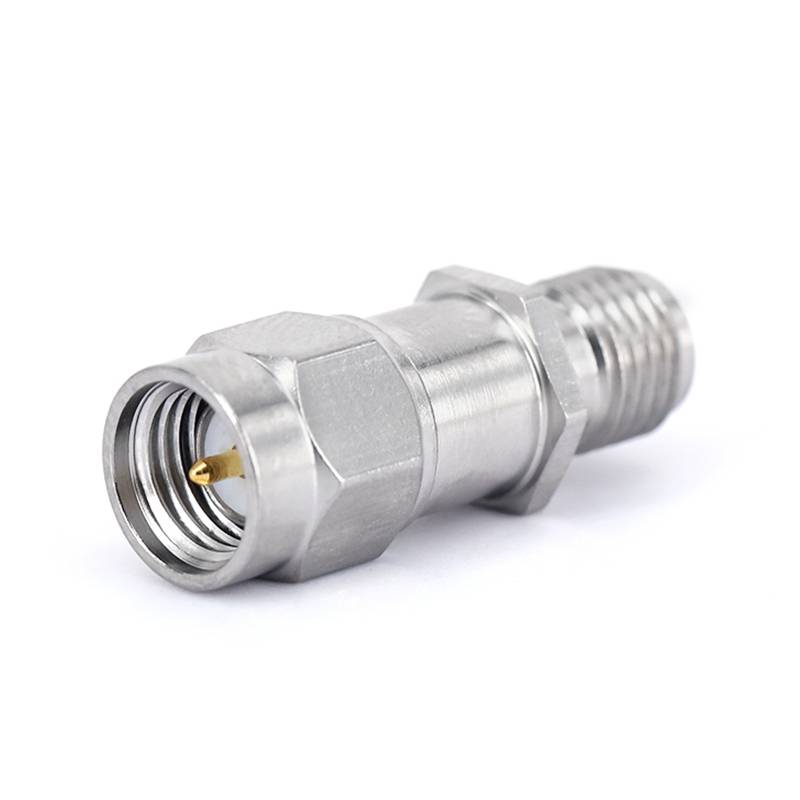

Indre DC -blokke

Kernefunktionen af DC -blok er at forhindre, at jævnstrøm (DC) -signaler passerer igennem, mens de tillader skiftende strøm (AC) signaler, især radiofrekvens (RF) signaler, at passere glat gennem. Denne egenskab er af stor betydning i mange kredsløb, da det kan forhindre, at DC -signaler har uønskede effekter på efterfølgende kredsløb. For eksempel beskytter det følsomme RF -komponenter mod skader forårsaget af jævnstrøm og undgår interferens af DC -bias med den normale transmission af RF -signaler.

For nogle applikationsscenarier, der kræver forbindelse til koaksiale kabler, vil RF DC -blokke med koaksial emballage blive brugt. Denne emballageformular har fremragende RF-ydeevne og anti-interferensfunktioner, hvilket sikrer effektiv transmission af RF-signaler mellem koaksialkablet og det interne kredsløb. RF DC -blokken med koaksialemballage har typisk en central leder og en ydre lederstift til forbindelse til det ydre afskærmningslag af koaksialkablet. Det interne kredsløb er forbundet til stifterne gennem en speciel RF -forbindelsesstruktur for at imødekomme ydelseskravene med lavt tab og høj isolering. Generelt inkluderer de koaksiale grænseflader af DC -blokke forskellige typer RF -grænseflader, såsom SMA, 2,92 mm og 1,85 mm. Den ydre leder er passiveret med rustfrit stål, og ledermaterialet er messing belagt med guld.

I trådløs kommunikation: I trådløse transceivere bruges det til at adskille DC- og AC -komponenterne i radiofrekvens (RF) signaler. Det undgår DC -bias fra at påvirke behandlingen af RF -signaler ved efterfølgende kredsløb, hvilket sikrer den normale transmission og amplifikation af RF -signaler.

SKU	Connector Series	Frekvens	VSWR	Indsættelsestab
Fr 5- gdcb -18 g-SMAS -50	SMA Kvinde	10MHz ~ 18 GHz	1.35	0. 7db
Spænding, DC Max (volt)	Power, Max Input (Watts)	Blokstype	Kropsmateriale	Kropsbelægning
+50	2	Indre blok	Rustfrit stål	Passiveret

SKU	Connector Series	Frekvens	VSWR	Indsættelsestab

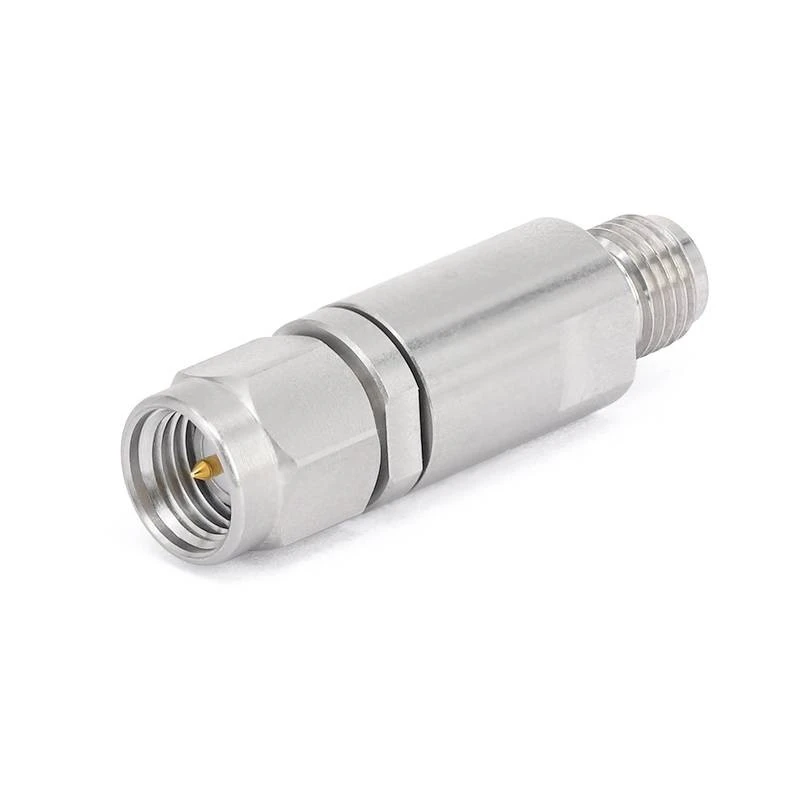

Fr 5- gdcb -27 g-SMA-JK	SMA Kvinde	30MHz ~ 27GHz	1.25	0. 8db
Spænding, DC Max (volt)	Power, Max Input (Watts)	Blokstype	Kropsmateriale	Kropsbelægning
+50	2	Indre blok	Rustfrit stål	Passiveret

SKU	Connector Series	Frekvens	VSWR	Indsættelsestab

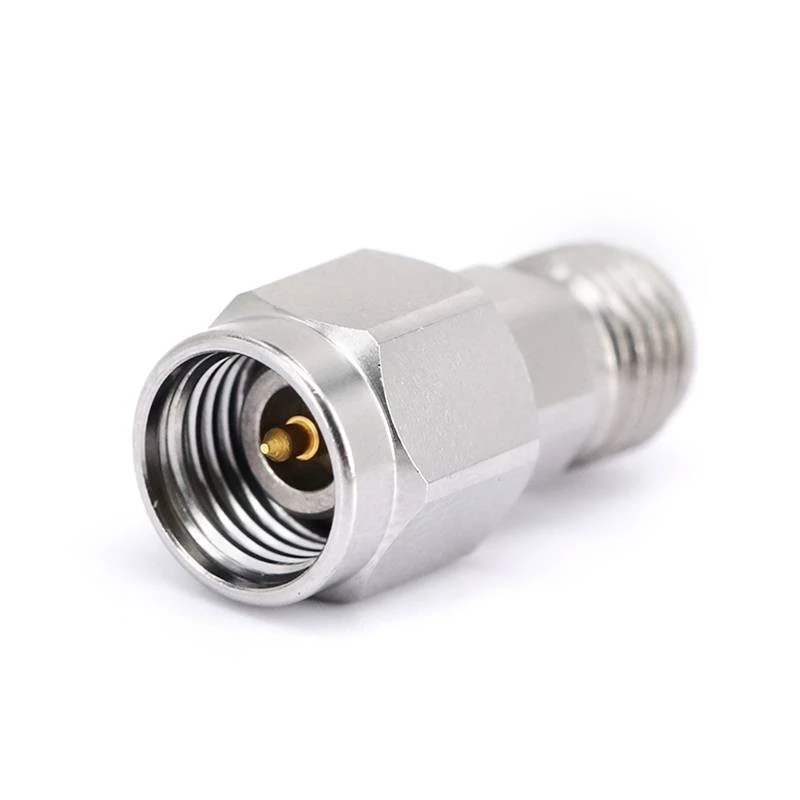

Fr 5- gdcb -40 g -292 e	2,92 mm kvindelig	10MHz ~ 40GHz	1.30	0. 5db
Spænding, DC Max (volt)	Power, Max Input (Watts)	Blokstype	Kropsmateriale	Kropsbelægning
+60	2	Indre blok	Rustfrit stål	Passiveret

SKU	Connector Series	Frekvens	VSWR	Indsættelsestab

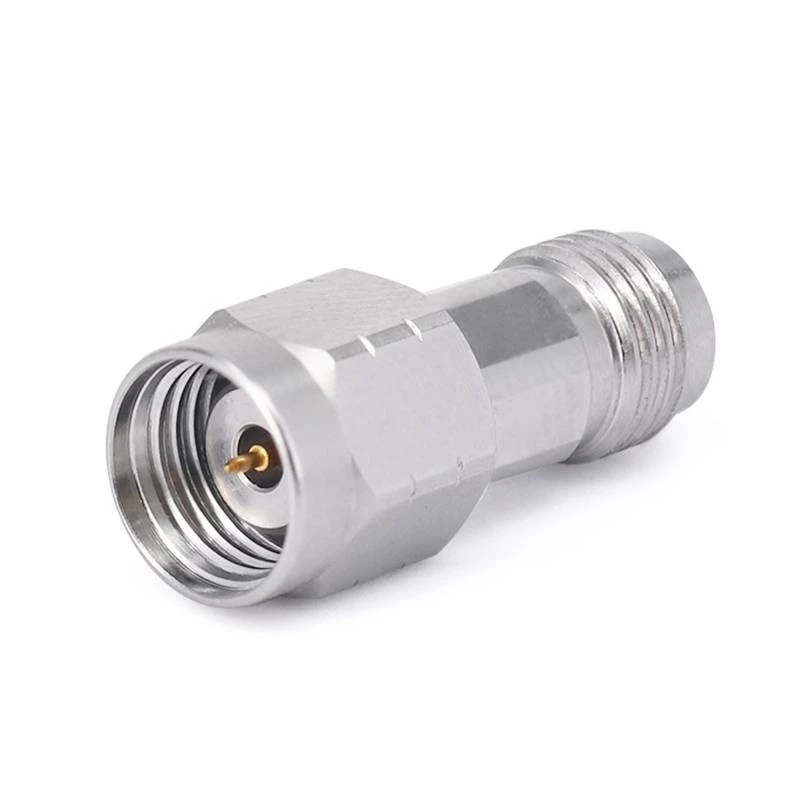

Fr 5- gdcb -67 g -185 e	1,85 mm kvindelig	10MHz ~ 67GHz	1.50	0. 9db
Spænding, DC Max (volt)	Power, Max Input (Watts)	Blokstype	Kropsmateriale	Kropsbelægning
+60	2	Indre blok	Rustfrit stål	Passiveret
