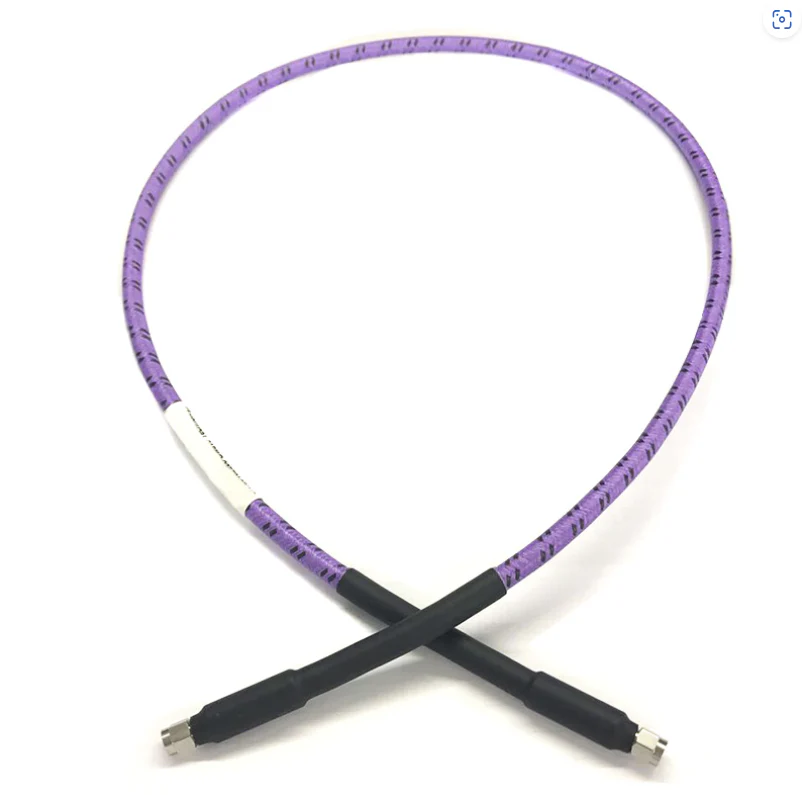

Sådan vælger du RF -kabelsamling



Valg af den rigtige RF -kabelenhed er afgørende for at sikre pålidelig signaloverførsel i felter som telekommunikation, radar, test og måling, rumfart og industrielle systemer. Udvælgelsesprocessen kræver afbalancering af elektrisk ydeevne, mekaniske egenskaber, miljøsistens og specifikke anvendelseskrav. Her er en trin-for-trin-guide til at hjælpe dig med at tage en informeret beslutning:



1. afklar applikationskrav og scenarier

Test og måling: Hyppige bøjning, gentagne forbindelser og krav med høj præcision (f.eks. Laboratorieudstyr, oscilloskoper).

Fast installation: Langsigtet stabilitet og lav vedligeholdelsesbehov.

Hårde miljøer: Eksponering for ekstreme temperaturer, fugtighed, vibrationer eller kemikalier (f.eks. Udendørs tårne, rumfart, industrimaskiner).

Systemer med høj mobilitet: Fleksibilitet og holdbarhed i bevægelige tilstande (f.eks. Droner, robotter, bærbare enheder).



2. Evaluer nøgleelektriske ydelsesparametre

en. Frekvensområde

RF -kabler har en maksimal driftsfrekvens, ud over hvilket signaltab (dæmpning) øges kraftigt. Sørg for, at kablets nominelle frekvens dækker dit systems driftsområde:

Lav frekvens (mindre end eller lig med 6 GHz): RG 58, RG316 (almindelig inden for forbrugerelektronik).

Mediumfrekvens (6-26 GHz): .086, .141 halvfleksible og halvrigede kabler.

Højfrekvens (26–40 GHz): Ultra-lavt tab amplitude og fasestabile koaksiale kabler (f.eks. Til satellitkommunikation, radar).

Ultrahøj frekvens (40–110 GHz): Ultra-lavt tab amplitude og fasestabile koaksiale kabler (millimeterbølgesystemer).

b. Dæmpning (signaltab)

Dæmpning (DB/FT) måler signaltab over afstand og øges med frekvens. For lang afstands transmission skal du prioritere kabler med lavt tilslutning.

c. Impedans matching

Impedans -uoverensstemmelse medfører signalreflektion, reducerer effektiviteten og skaber interferens. Match kabelsimpedansen til dit system:

De fleste RF -systemer (f.eks. Militær, telekommunikation, testudstyr): 50Ω.

Video / kabel -tv -systemer: 75Ω.

Undgå at blande impedanser (f.eks. 50Ω kabel med 75Ω stik).

d. Effekthåndteringskapacitet

Kablet skal modstå systemets effekt (gennemsnitlig og spidsstyrke) for at undgå overophedning eller nedbrydning. Nøglefaktorer:

Gennemsnitlig effekt: kontinuerlig effekt (f.eks. 100w i basestationer).

Peak Power: Short-Pulse Power (f.eks. Kilowatt-niveau i radar).

Derates i miljøer med høj temperatur (f.eks. 20% reduktion ved 60 grader).

e. Fasestabilitet

I fasefølsomme systemer, såsom dem med differentielle signaler, minimerer fasedrift forårsaget af temperaturændringer eller bøjning. Vælg kabler med stabil amplitude og faseegenskaber.



3. Evaluer mekaniske egenskaber

en. Fleksibilitet

Høj fleksibilitet: Brug fleksible kabler til scenarier, der kræver hyppig bøjning (f.eks. Testledninger).

Lav fleksibilitet: For faste installationer, der har brug for stabilitet, skal du bruge semi-rigge (fast kobber ydre leder) eller halvfleksible kabler.

b. Holdbarhed

Bøjningsradius: Sørg for, at kablet kan modstå den minimale bøjningsradius uden nedbrydning af ydelsen.

Slidbestandighed: Brug kabler med robuste hylster (f.eks. Nylonflettede hylster i rustfrit stål) i barske industrielle miljøer.



4. Overvej miljømæssig modstand

Kablet skal fungere korrekt under dets driftsbetingelser:

Temperaturområde: Industriel kvalitet (-40 grad til 125 grad), luftfartsgrad (-55 grad til 165 grad) eller ekstreme miljøer. Superledere med høj temperatur (f.eks. PTFE-isolering kan modstå -65 grad til 200 grad).

Fugtbestandighed / IP-vurdering: Udendørs brug kræver vandtæt kabler / stik (f.eks. IP67 / IP68 N-type stik med O-ringe).

Kemisk resistens / UV-resistens: Til scenarier udsat for olie, brændstof eller sollys (f.eks. Ethylen-tetrafluoroethylencopolymerskeder til kemisk resistens; UV-stabiliseret PVC til udendørs brug).

Vibration / stødmodstand: Militær / rumfartsapplikationer kræver kabler med robust afskærmning og belastningsaflastning (f.eks. Mødet MIL-DTL -17 standarder).



5. Vælg kompatible stik

Stik skal matche kabel- og udstyrsgrænsefladen med tab af lavt indsættelses- og pålideligt forbindelse:

Almindelige typer: SMA (op til 18 GHz), N-type (op til 18 GHz, høj effekt), TNC (vibrationsbestandig), BNC (lav frekvens, hurtig forbindelse), 2,92 mm (op til 40 GHz), 1,85 mm (op til 67 GHz).

Funktioner: Vælg crimp, lodde eller komprimeringsstik baseret på installationsbehov. I barske miljøer skal du vælge rustfrit stålstik over messing.

Køn og polaritet: Sørg for, at mandlige / kvindelige ender stemmer overens med udstyret (f.eks. SMA mand til n-type kvinde).



6. Balanceomkostninger og pålidelighed

Kabler med høj ydeevne (f.eks. Sølvbelagte ledere, skummet PTFE / lavdensitet PTFE) er dyrere, men har lavere tab og længere levetid (egnet til kritiske systemer).

Økonomiske muligheder (f.eks. Sølv-kobberklædt stål, dåse kobberfletning, PVC-hylster) er egnede til lavfrekvent, ikke-kritisk anvendelse (f.eks. Forbrugerelektronik).

For sikkerhedskritiske anvendelser (f.eks. Medicinsk udstyr, luftfart), prioriterer pålideligheden frem for omkostninger.



Resumé af nøgletrin

Afklar applikationsscenariet (fast / mobil, indendørs / udendørs, frekvensområde).

Match elektriske specifikationer (impedans, strøm, dæmpning).

Vælg passende mekaniske egenskaber (fleksibilitet, størrelse, holdbarhed).

Sørg for miljøsistens (temperatur, fugtighed, kemikalier).

Vælg kompatible stik.

Balancer ydeevne, omkostninger og pålidelighed.



Ved at følge disse trin kan du vælge en RF -kabelenhed, der optimerer signalintegritet og levetid til dine specifikke behov.
