Strømdelere og strømopdelere er relateret til funktion og anvendelse og bruges ofte ombytteligt . strengt taget, men der er subtile forskelle, hovedsageligt med hensyn tilDesignmål, funktionelle fokus og applikationsscenarier. De specifikke forskelle er som følger:
1. kernefunktioner og designmål
Power Divider
Dens kerne ligger i"Bidirectionality"Isse
Designet understregerport matchning, lavt tab og høj isoleringFor at sikre effektiv drift under både fremadrettet distribution og omvendt kombination, reduktion af signalreflektion og interferens mellem porte .

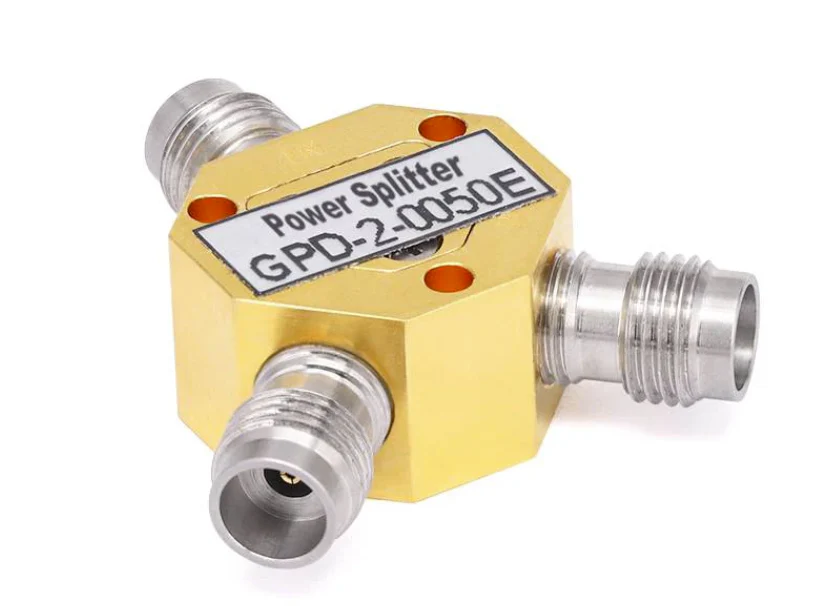

Power Splitter
Dens kerne er"Unidirectionality"kun fokusere på at opdele en indgangseffekt i flere output uden at overveje den omvendte kombinationsfunktion .
Designet lægger mere vægt påEnkle strømfordelingsforhold, med lavere krav til omvendt isolering og matching, og strukturen kan være enklere (såsom kun at bruge et modstandsnetværk eller en simpel transmissionslinie) .
2. Forskelle i tekniske indikatorer
| Indikator | Power Divider | Power Splitter |
|---|---|---|
| Isolation | Høj (normalt ＞ 20dB) for at undgå interferens mellem porte | Lav (er muligvis ikke strengt påkrævet) |
| Tovejs | Understøtter tovejs drift (distribution/kombination) | Understøtter kun ensrettet distribution |
| Spændingsstående bølgeforhold (VSWR) | Lav (normalt ＜ 1,2) for at sikre god tovejs matching | Højere (kun grundlæggende matching af inputporten er påkrævet) |
| Indsættelsestab | Lavt (hovedsageligt distributionstab, såsom 3DB til tovejsopdeling) | Kan være højere (inklusive yderligere tab såsom modstandsspændingsopdelingstab) |
3. Typiske strukturer og applikationsscenarier
Power Divider
Typiske strukturer: Wilkinson Power Dividers, Branchline Bridges osv. ., som er afhængige af transmissionslinjer eller koblingsstrukturer for at opnå høj præcisionsfordeling .
Applikationsscenarier: Systemer, der kræver tovejs drift, såsom radaroverføring/modtagelse af moduler (har brug for både at distribuere transmissionssignaler og kombinere modtagelsessignaler), antennearrays (signalfordeling og kombination), radiofrekvenskraftkombinere osv. .
Power Splitter
Typiske strukturer: Modstandsnetværk, enkle T-type transmissionslinjer osv. ., med en enklere struktur .
Applikationsscenarier: Scenarier, der kun kræver ensrettet distribution, såsom distribution af kabel-tv-signaler til flere brugerterminaler, multimanals parallel output af signalkilder i radiofrekvenstest, signalforsyning af enheder med lav effekt osv. .}
