Hvad er forskellene mellem halvstore og semi-fleksible kabler?



Sammenligning mellem semi-rigge og semi-fleksible kabler

Både halvstore og halvfleksible kabler er vidt brugt i høje og lavfrekvente kommunikationsscenarier, men de adskiller sig markant i struktur, fleksibilitet, ydeevne og applikationsscenarier . nedenfor er en detaljeret sammenligning:



1. strukturelt design

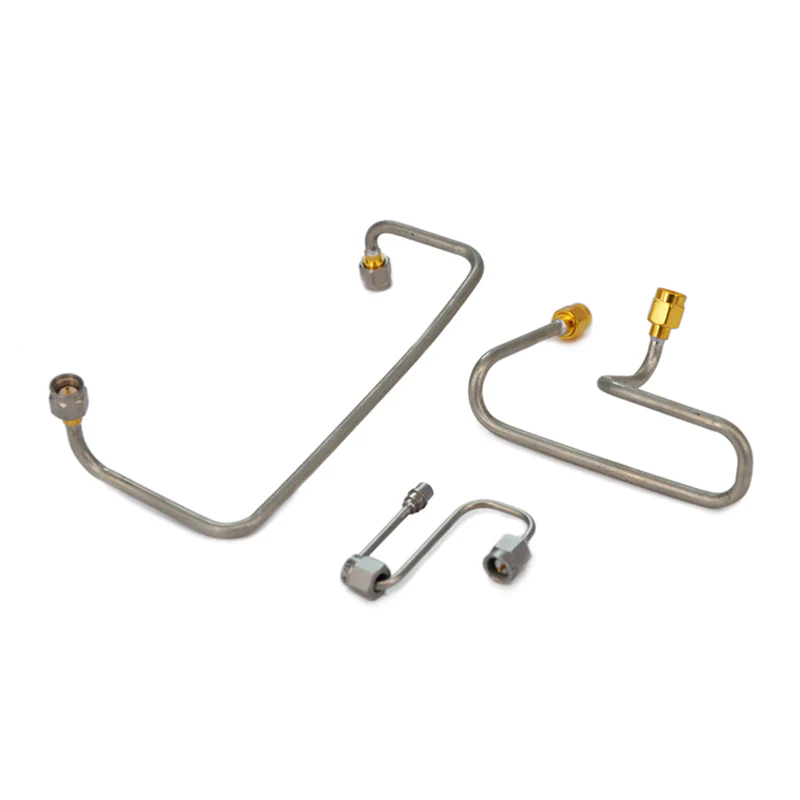

Semi-Rigide kabler
Den ydre leder er lavet af et fast, ikke-bøjeligt materiale (normalt kobber) med en fast diameter; Den indre leder understøttes centralt af et dielektrisk materiale (e . g ., ptfe) .
Når den er dannet, opretholder den en fast form og kan ikke let bøjes eller omformes uden specialiserede værktøjer .

Semi-fleksible kabler
Den ydre leder har en flettet struktur, med hele flettet lag distet, hvilket gør det mere deformerbart end den faste ydre leder af halvrigede kabler . Den indre leder understøttes også af et dielektrisk materiale, men den flettede struktur tillader gentagen bøjning og udformning ved hånd eller enkle værktøjer {.}}}



2. sammenligning af fleksibilitet

Semi-Rigide kabler
De har høj stivhed, hvilket bevarer deres form efter dannelse og udviser stærk modstand mod bøjning ., der tvang bøjning uden professionelle værktøjer kan skade den ydre leder, hvilket fører til ydelsesnedbrydning .

Semi-fleksible kabler
De tilbyder moderat fleksibilitet, hvilket tillader gentagen bøjning, spiral eller routing omkring forhindringer uden permanent skade . Deres fleksibilitet ligger mellem stive og fuldt fleksible kabler .



3. Elektriske ydelsesparametre

Parameter	Semi-Rigide kabler	Semi-fleksible kabler
Impedansstabilitet	Fremragende - Fast geometri sikrer en konsekvent impedans på tværs af alle frekvenser .	Godt, men underordnet semi -Rigid - flettet ydre ledere kan forårsage lette impedansudsving ved ekstremt høje frekvenser .
Tab	Lavt indsættelsestab, især i mikrobølgebånd (op til 100+ GHz) på grund af den glatte overflade af den faste ydre leder .	Højere indsættelsestab end semi-Rigid, især ved høje frekvenser, på grund af små huller og uregelmæssigheder i overfladen i den flettede ydre leder .
Afskærmningseffektivitet	Fremragende (typisk> 100 dB) . Den faste ydre leder blokerer effektivt EMI og RFI .	God (typisk 80 dB) men lavere end semi-Rigid . huller i den flettede leder kan forårsage mindre EMI-lækage .
Effekthåndteringskapacitet	Højere - solide ledere har effektiv varmeafledning, egnet til scenarier med høj effekt .	Nedre - Dårlig termisk ledningsevne for flettede ledere begrænser strømkapaciteten .



4. applikationsscenarier

Semi-Rigide kabler
Velegnet til højfrekvent scenarier med høj præcision, der kræver streng stabilitet og lavt tab, såsom:

Rumfarts- og forsvarssystemer (radar, satellitkommunikation);

Mikrobølgetestudstyr (vektornetværksanalysatorer, signalgeneratorer);

Medicinsk udstyr (MR -maskiner, mikrobølgebehandlingssystemer);

Permanente installationer med faste længder (E . g ., basisstationsantennefremførere) .

Semi-fleksible kabler
Velegnet til scenarier, der har brug for moderat fleksibilitet med god ydeevne, såsom:

Bærbare testopsætninger (e . g ., forbindelser mellem instrumenter og duts);

Indendørs RF -systemer (WiFi -routere, cellulære signalforstærkere);

Scenarier, der kræver lejlighedsvis rekonfiguration (e . g ., laboratorieprototypeudvikling);

Interne forbindelser i RF -switch -matrixer .

Oversigt

Semi-vandrede kabler udmærker sig i højtydende, fast-installationsscenarier, der tilbyder overlegen stabilitet og lavt tab . semi-fleksible kabler, på den anden side er mere fordelagtige i scenarier, der kræver moderat fleksibilitet med god ydeevne, afbalancering af funktionalitet og brugervenlighed .}



Supplerende noter: Omkostnings- og vedligeholdelsesforskelle

Semi-Rigide kabler:
Højere produktionsomkostninger på grund af den faste kobber ydre leder og behovet for specialiserede værktøjer til dannelse . Installation og vedligeholdelse er mere komplekse (kræver professionelle operatører) . Imidlertid er deres stabile ydelse, modstand mod aldring og slid i lavere langvarige omkostninger, hvilket gør dem egnede til scenarier med strenge pålidelighedskrav .}}

Semi-fleksible kabler:
Lavere omkostninger på grund af enklere produktionsprocesser for flettede ydre ledere og intet behov for specialiserede formningsværktøjer . Derudover reducerer deres manuelle bøjelighed vedligeholdelse og rekonfigurationsomkostninger, hvilket gør dem ideelle til scenarier, der kræver hyppige justeringer eller med budgetbegrænsninger .



Udvidelse: Kort sammenligning med fuldt fleksible kabler

For bedre at forstå "semi-fleksibel" positionering er en kort sammenligning med fuldt fleksible kabler nyttigt:
Fully flexible cables have outer conductors typically braided from fine copper strands (with little or no tinning), offering extreme flexibility for bending or even knotting. However, their electrical performance (e.g., impedance stability, shielding effectiveness) is lower than semi-flexible cables, suiting short-distance, Lavfrekvente applikationer med høje fleksibilitetsbehov (e . g ., hovedtelefonledninger, interne forbindelser i små enheder) .
Semi-fleksible kabler skaber en balance mellem fleksibilitet og ydeevne, der udfylder kløften mellem semi-rigid (høj ydeevne, men ikke-justerbar) og fuldt fleksibel (høj fleksibilitet, men svagere ydelse) kabler .
