Forskellene mellem anvendelse

Forskellene mellem at bruge en pin-diode til spændingskontrol og anvendelse af en d-sub 9- pin-grænseflade til at kontrollere en RF-mekanisk switch afspejles i flere aspekter, herunder arbejdsprincipper, præstationsindikatorer og praktiske applikationer . Her er en detaljeret analyse:



1. arbejdsprincipper

Pin diodekontrol:
En pin -diode er en halvlederindretning med en pinstruktur . den modulerer transmission af RF -signaler ved at ændre ledningsevnen for det iboende (i) lag gennem en DC -bias -spænding .

Fremadrettet bias: Reducerer I I -lagets modstand, hvilket gør det muligt for RF -signaler at passere med minimalt tab .

Omvendt bias: Udvider udtømningsregionen, blokerer RF -signaler .
Denne elektroniske switch er en fast-state-enhed, der opnår skifthastigheder fra nanosekunder til mikrosekunder afhængigt af spændingsniveauer .

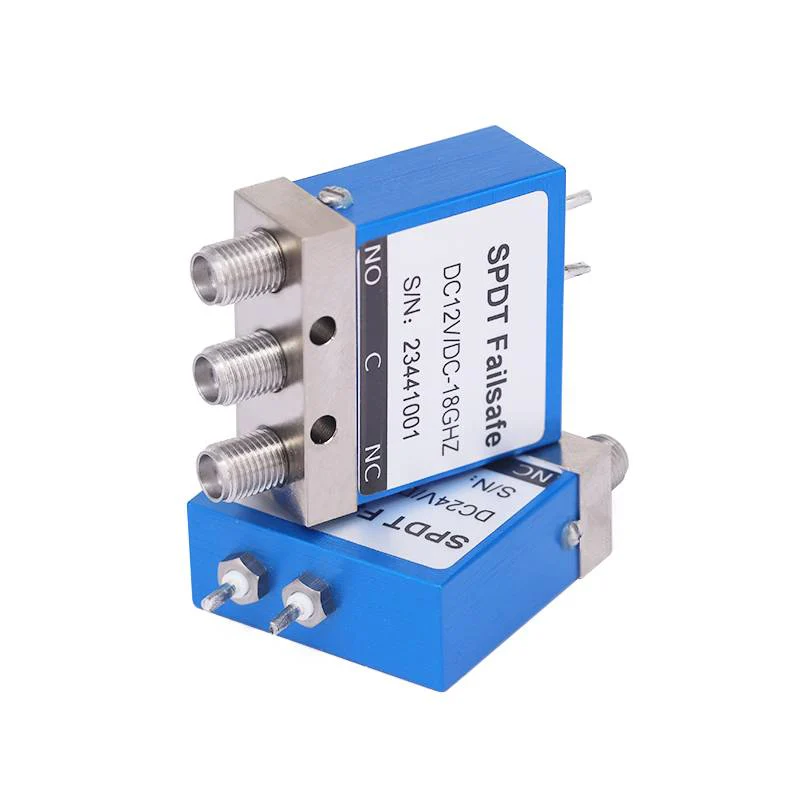

D-sub 9- pin + mekanisk switch:
D-sub 9- pin-grænsefladen (såsom de -9 -stikket) overfører typisk digitale kontrolsignaler (E . g ., TTL-logik) for at drive rf-mekanisk switch . switch switches rf-signal Paths ved fysisk at bevæge kontakter {{{{} it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it it, it it it ess ital kredsløb (såsom et relæ eller transistor) til at konvertere lav effekt logiske signaler til mekanisk bevægelse .



2. ydelsesindikatorer

Skifthastighed
Pin-dioder har en skiftehastighed på nanosekunder til mikrosekunder, der er egnede til højfrekvente applikationer såsom 5G og radar;
På grund af fysisk bevægelse fungerer mekaniske switches med en hastighed på millisekunder og er ikke egnede til hurtig signalskift .

Indsættelsestab og isolering

Pin dioder: Indsættelsestabet er normalt 0 . 5–2 dB i on-state, afhængigt af frekvens og bias . Isoleringen er 20–60 dB i omvendt bias, men formindskes ved høje frekvenser . Den ikke-linearitet af pin-dioder kan generere harmonik, hvilket kræver omhyggelig design.

D-sub 9- pin + mekaniske switches: Indsættelsestabet er ekstremt lavt (0 . 1–1 . 5 dB) over et bredt frekvensbånd . Isolationen er fremragende (60–100 dB), som er afgørende for højeffekt eller følsomme modtagere. Der er ingen harmonisk forvrængning på grund af rent mekanisk drift.



3. strømhåndteringskapacitet

Pin-dioder kan håndtere op til kilowatts af magt i pulserede applikationer (såsom radar) med korrekt termisk styring, men deres kontinuerlige bølge (CW) strøm er begrænset af selvopvarmning .
Mekaniske switches fungerer godt i højeffekt kontinuerlige bølgescenarier (såsom udsendelsesoverførsler) med en nominel effekt på op til titusinder af kilowatts .



4. pålidelighed og levetid

Pin dioder:
De har ingen bevægelige dele, kan opnå mere end 10^9 operationer og har stærk vibrationsmodstand .
De er modtagelige for termisk stress, og deres levetid afhænger af driftscyklussen og køleforholdene .

Mekaniske switches:
Deres levetid er begrænset (10^5–10^6 operationer) på grund af kontaktslid .
De er følsomme over for fysiske chok og vibrationer, hvilket reducerer deres pålidelighed i barske miljøer .
