PCB -kortstruktur

Strukturen af et PCB-kort inkluderer hovedsageligt forskellige brætlagstrukturer, såsom enkeltlags tavler, dobbeltlags tavler og flerlags tavler . Følgende er en detaljeret strukturel analyse:

1. enkeltlags bord
Strukturel sammensætning: Der er kun kobberfolie på den ene side, og ingen kobberfolie på den anden side . komponenter placeres normalt på siden uden kobberfolie, og siden med kobberfolie bruges hovedsageligt til ledninger og lodning .
Applikationsscenarier: Velegnet til enkle kredsløb, såsom elektroniske ure, legetøj osv. . dens produktionsproces er enkel, og omkostningerne er lave, men dens funktioner er relativt enkelt .

2. dobbeltlagsbræt
Substratmateriale: Den almindeligt anvendte er fr -4, som er en blanding af glasfiber og epoxyharpiks . Det har god mekanisk styrke, isolering og varmemodstand og kan give stabil støtte til kredsløbskortet .
Konduktivt lag: Det vil sige kobberfolie, der distribueres på de øverste og nedre sider af underlaget . Forskellige kredsløbsmønstre dannes gennem ætsningsprocessen for strømoverførsel . Tykkelsen af kobberfolien kan vælges i henhold til krav . For eksempel, 1 Ounce (OZ) kobberfolie er egnet til store spændinger, og 1/0 Velegnet til almindelige kredsløb .
Isolerende materiale: Pp (PrePreg) bruges som det isolerende materiale i midten af dobbeltlagsbrættet . Det er en blanding af semi-bundet harpiks og glasfiber, der kan binde de to lag sammen og sikre, at der ikke er nogen kortslutning mellem de to lag . fast
Overfladebeskyttelsesmateriale: inklusive loddemaske og silkeskærmlag . Lodmasken er generelt grøn, rød eller sort blæk, der bruges til at beskytte kobberfolien mod oxidation og rust og forhindre, at loddet flyder til uønskede steder under lodning, med kun puderne, der udsætter kobber; Silkeskærmlaget er normalt hvidt blæk, der bruges til at udskrive tekst eller symboler såsom komponentpositioner og modeller på PCB -kortet, hvilket letter samling og vedligeholdelse .
Applikationsscenarier: Produktionsprocessen er relativt enklere end for flerlags tavler . Det er velegnet til mellemstore kompleksitetskredsløb, såsom lydudstyr, tv-apparater osv.

3. Multi-lags bord
Signallag: Brugt til placering af komponenter og ledninger, det er hovedlaget, der forbinder forskellige komponenter, inklusive det øverste lag (øverste lag), bundlaget (bundlaget) og flere mellemliggende signal ledningslag . dets ledningsdesign påvirker direkte ydelsen og pålideligheden af hele PCB .
Strømlag og jordlag: Normalt placeret i det midterste lag, der bruges til at levere stabil strømforsyning og jordforbindelse for hele kredsløbskortet . For eksempel i en fire-lags kort, kan det midterste lag 1 tjene som en "strømforsyning dedikeret kanal", såsom +5 V-linjen for at drive hele brættet, eller et kobberplade som den "jord" (jord), og det midterste lag kan divideres i en anden magt, der har sats som en afføring som det lån, som det lån som lån lag til en anden gruppe af signallinjer .
Isolerende lag: fr -4 eller andre isolerende materialer bruges til at adskille de forskellige ledende lag, forhindre kortslutninger og sikre signalernes uafhængighed og stabilitet .

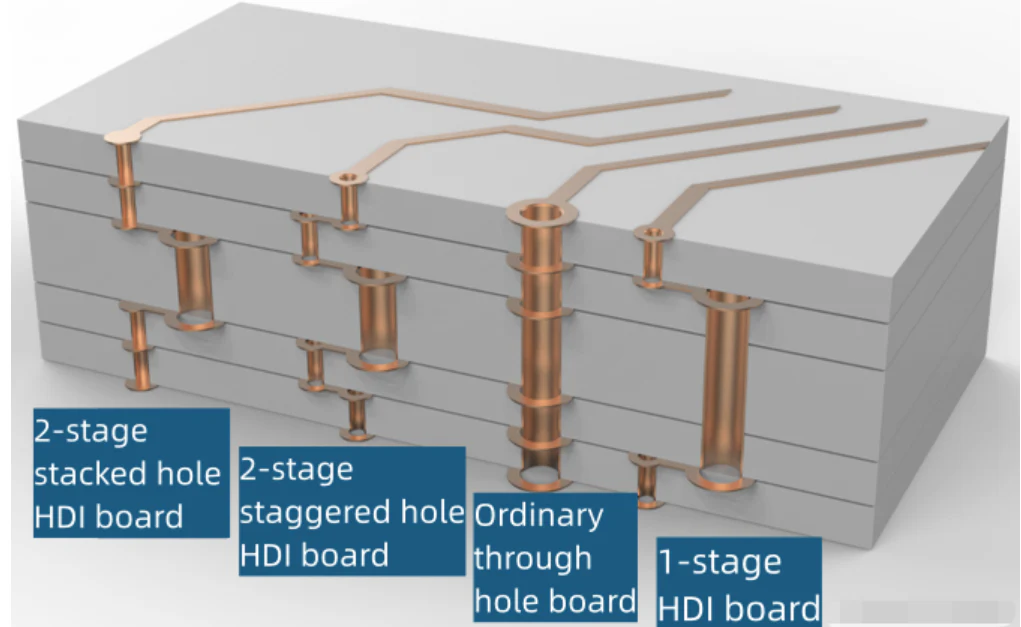

Vias: inklusive gennem huller, blinde huller og begravede huller . gennem huller, der kører gennem hele brættet og bruges til at forbinde kredsløb af forskellige lag og monter traditionelle komponenter; Blinde huller bruges til at forbinde det øverste lag og indre lag, normalt til højfrekvent signaloverførsel, hvilket kan reducere sti-længden og gøre signaloverførslen hurtigere; Begravede huller er ansvarlige for elektriske forbindelser mellem indre lag . I tavler med høj densitet kan kombinationen af blinde huller og begravede huller rumme flere linjer, mens man undgår brættet at være for tyk .
Overfladebehandlingslag: I lighed med dobbeltlagskortet har det en loddemaske og et silkeskærmlag, der spiller rollerne for beskyttelse og identifikation . Derudover vil nogle high-end flerlags tavler også gennemgå overfladeguldbelægning og andre behandlinger for at forbedre ledningsevnen og korrosionsbestandighed .
Applikationsscenarier: Velegnet til højdensitet, højhastigheds- og højfrekvente komplekse kredsløb, såsom computer bundkort, mobiltelefon bundkort osv. . Antallet af lag kan øges for at imødekomme ydelseskravene i kredsløbet .}
