SMA -adapter
The SMA series coaxial RF adapters are the widest application range and the largest variety among all adapter series. There are approximately hundreds of optional types. Its maximum operating frequency can reach up to 26.5 GHz. Among them, they are designed and developed according to three different frequency bands of 6G, 18G and 26.5G for application produkter.
Beskrivelse
Produktintroduktion
The SMA series coaxial RF adapters are the widest application range and the largest variety among all adapter series. There are approximately hundreds of optional types. Its maximum operating frequency can reach up to 26.5 GHz. Among them, they are designed and developed according to three different frequency bands of 6G, 18G and 26.5G for application produkter.
Produktmateriale
Den ydre leder af SMA-konnektorens krop er normalt lavet af metalmaterialer såsom messing eller rustfrit stål . Det spiller en afgørende rolle i afskærmning og signaloverførsel . dets cylindriske struktur omgiver den indre leder og dielektrisk, hvilket giver en lav modstandssti for returstrømmen for det elektromagnetiske signal, således at det er hvilket det er, hvilket gør det tilsigter og integrerer signalet og integriteten af signal Transmission .
Produktkropstil
SMA -stik er tilgængelige i forskellige kropsformer, herunder lige type, højre vinkeltype, 4- hulflangemontering, skottemonteret type og lufttæt vakuumskottets monteringstype .
Indkøb FAQ
Produktspecifikationsdata
|
Konfiguration |
|
|
Stik 1 type |
SMA |
|
Stik 1 Impedans |
50 ohm |
|
Stik 1 Polaritet |
Standard |
|
Stik 2 type |
SMA/GPPO/GPO/2,4 mm/2,92mm/3,5 mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Stik 2 Impedans |
50 ohm |
|
Stik 2 Polaritet |
Standard |
|
Stikmonteringsmetode |
Ingen |
|
Adapter kropsstil |
Lige/4 hulflange/skottetmontering/højre vinkel/ |
|
Materialerinformation |
|
|
Centerkontakt |
Cube guldbelagt |
|
Ydre kontakt |
Messing guldbelagt / rustfrit stål |
|
Legeme |
Messing guldbelagt / rustfrit stål |
|
Dielektrisk |
PEI/PTFE/glas |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
SMA -adaptertyper
|
SMA RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma-jjs |
|
|
Dc -18 GHz |
1.15 |

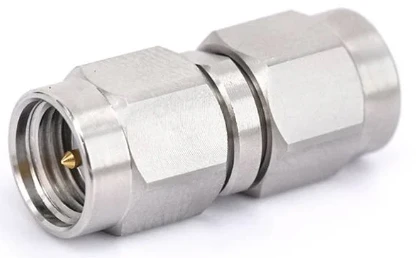

SMA han til SMA mand |
|
Fr 1- sma-kks |
|
|
Dc -18 GHz |

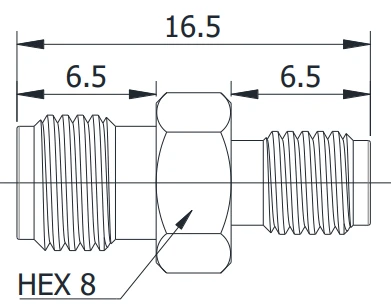

1.15 |

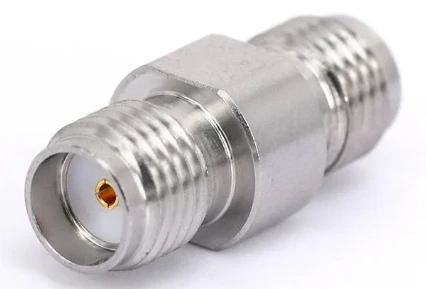

SMA Kvinde til SMA Kvinde |
|
Fr 1- sma-jks |
|
|
Dc -18 GHz |
1.15 |

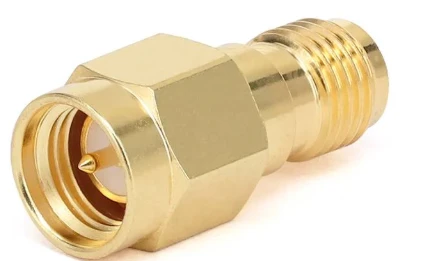

SMA mand til SMA -kvinde |
|

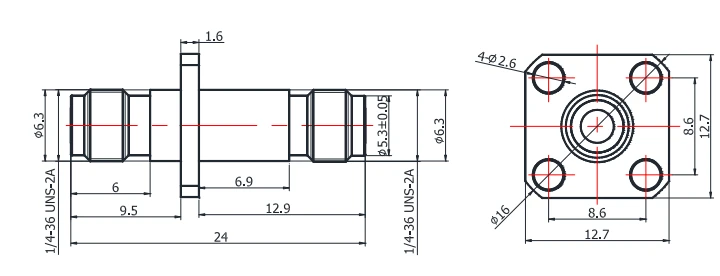

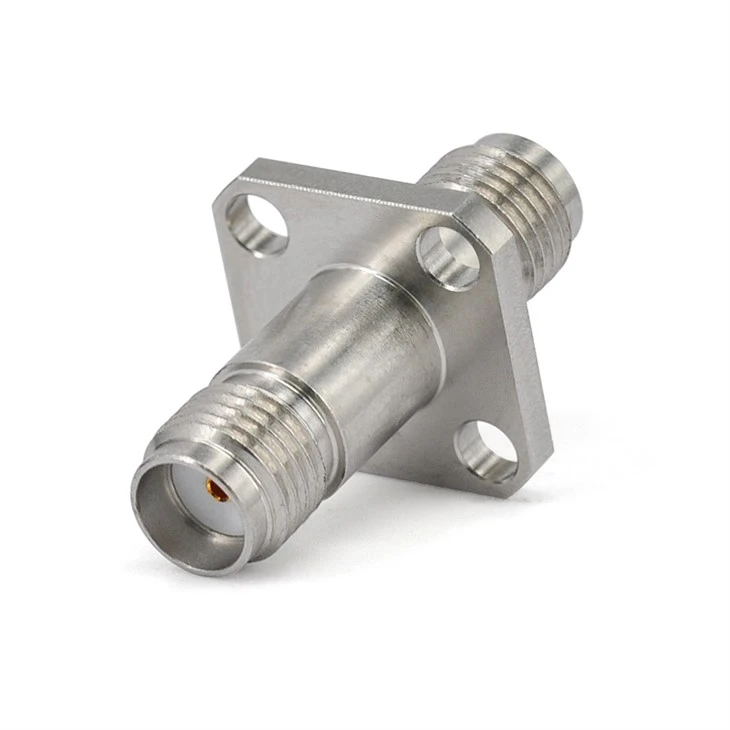

Fr 1- SMA-kfkg -1 |
|
|
Dc -18 GHz |
1.15 |

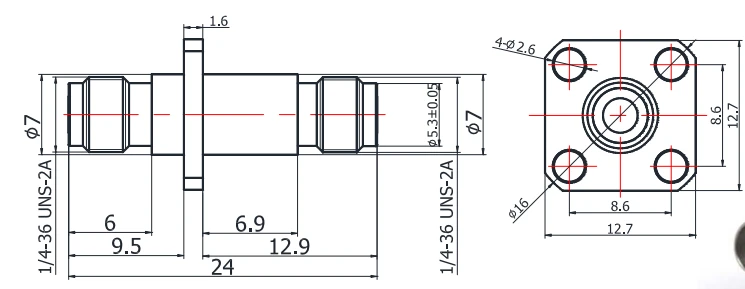

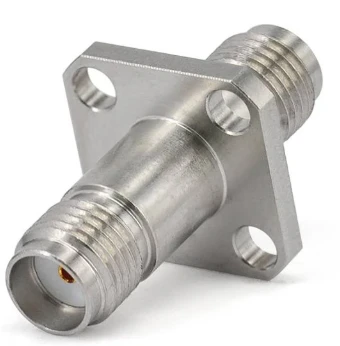

SMA -kvinde til SMA -kvinde med 4 hulflange |
|
Fr 1- sma-kfkg |
|
|
Dc -26.5 GHz |
1.15 |
SMA -kvinde til SMA -kvinde med 4 hulflange |
|
Fr 1- SMA-kykg -1 |
|
|
Dc -26.5 GHz |
1.25 |

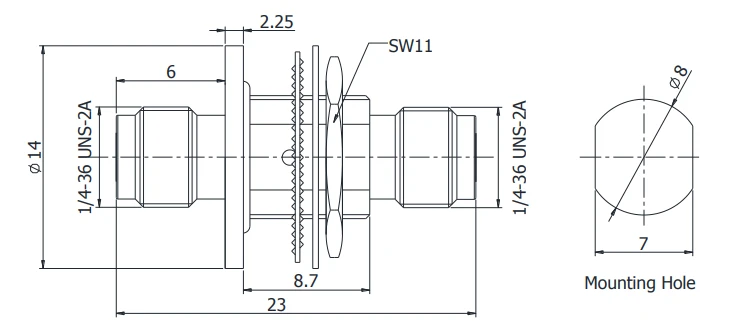

SMA -kvinde til SMA -kvinde med skottemontering |
|

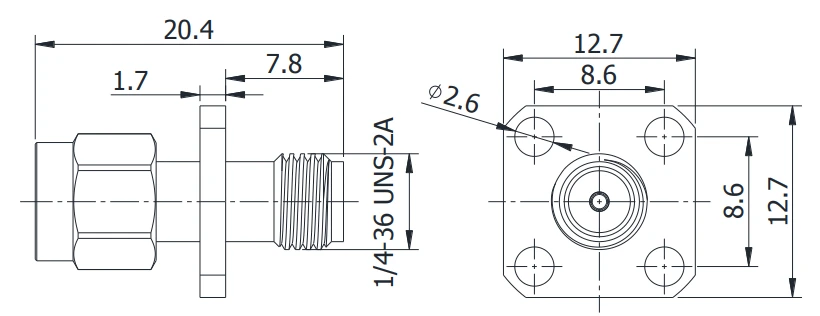

Fr 1- sma-jfkg |
|
|
Dc -18 GHz |
1.20 |
SMA mand til SMA -kvinde med 4 hulflange |
|
Fr 1- sma-jwjs -18 g |
|
|
Dc -18 GHz |
1.25 |
SMA han til SMA mand med højre vinkel |
|
Fr 1- sma-kwks -18 g |
|
|
Dc -18 GHz |
1.25 |
SMA -kvinde til SMA -kvinde med højre vinkel |
|
Fr 1- sma-jwks -18 g |
|
|
Dc -18 GHz |
1.25 |
SMA mand til SMA -kvinde med højre vinkel |
|

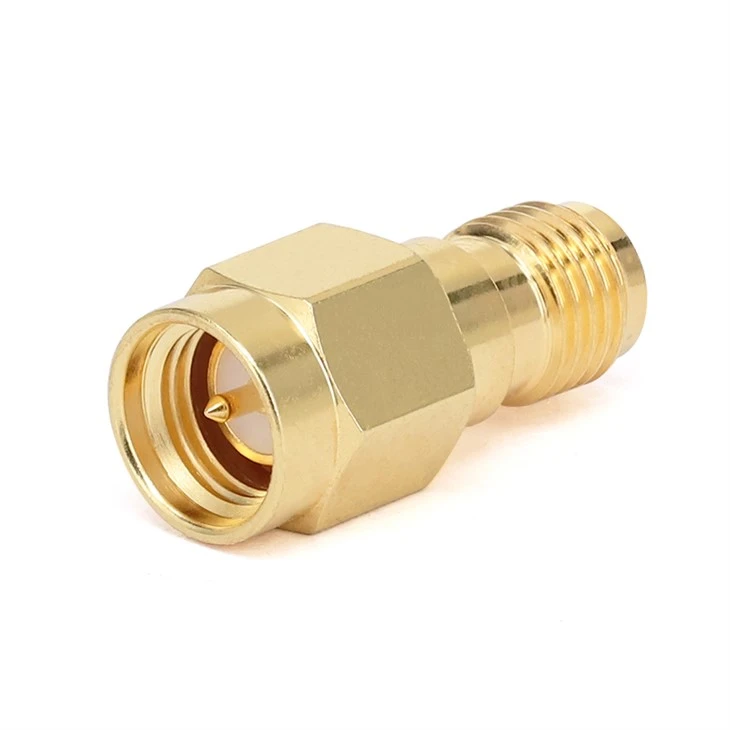

Fr 1- sma-jk |
|
|
Dc -18 GHz |
1.25 |
SMA mand til SMA -kvinde |
|
Fr 1- sma-kk-e |
|
|
Dc -18 GHz |
1.25 |
SMA Kvinde til SMA Kvinde |
|
Fr 1- sma-kk1 |
|
|
Dc -18 GHz |
1.25 |
SMA Kvinde til SMA Kvinde |
|
Fr 1- SMA-kyk1 |
|
|
Dc -18 GHz |
1.25 |

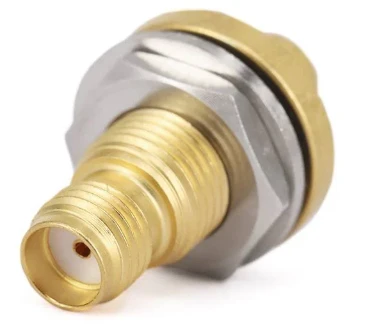

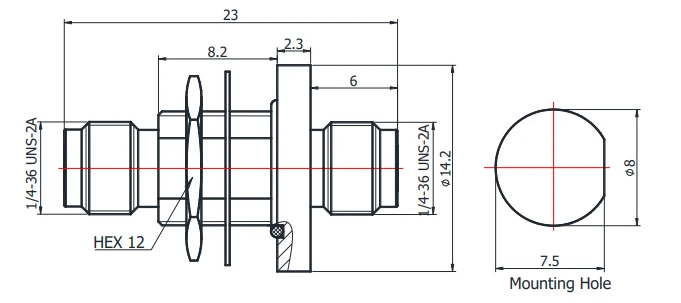

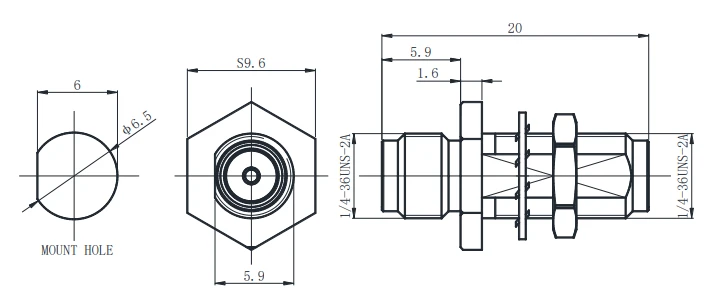

SMA -kvinde til SMA -kvinde med skottemontering |
|
Fr 1- smam-kyk |
|
|
Dc -18 GHz |
1.35 |
SMA -kvinde til SMA -kvinde med skottemontering og vakuumstæthed |
|

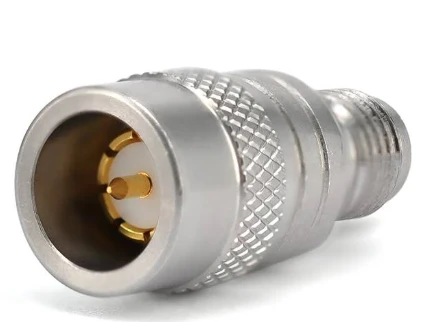

Fr 1- QSMA/SMA-JKS |
|
|
Dc -18 GHz |
1.25 |

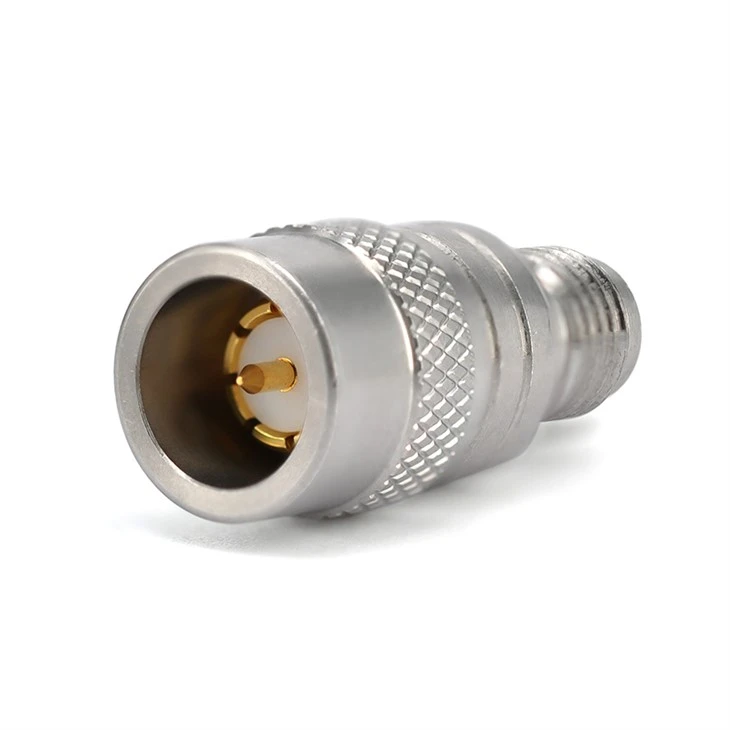

Hurtig SMA -mand til SMA -kvinde |
|
SMA til 2,4 mm RF -adapter |
|||||
|
SKU |
Tegning |
Fequency |
VSWR |
Beskrivelse Type |
|
|

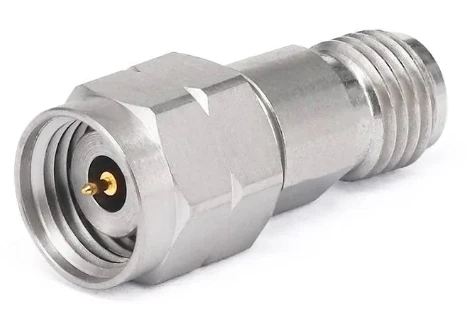

Fr 1- SMA/2.4- kjs |
|
|
Dc -26.5 GHz |
1.15 |

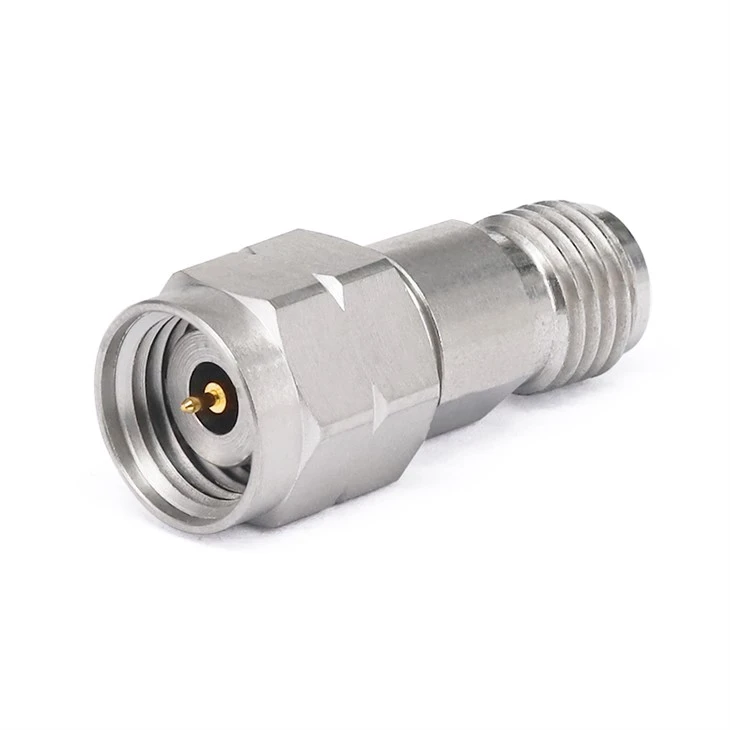

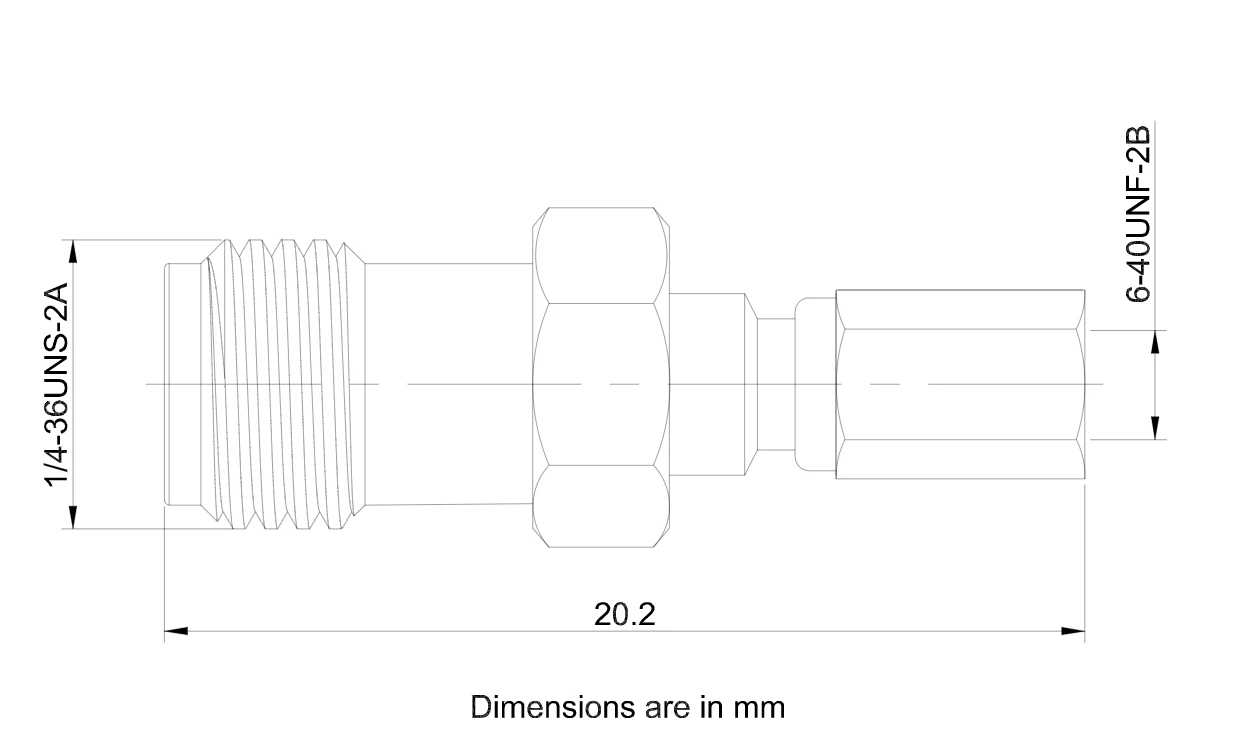

SMA -kvinde til 2,4 mm mand |
|
SMA til 2,92 mmRF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/2.92- jjs |
|
|
Dc -18 GHz |
1.15 |

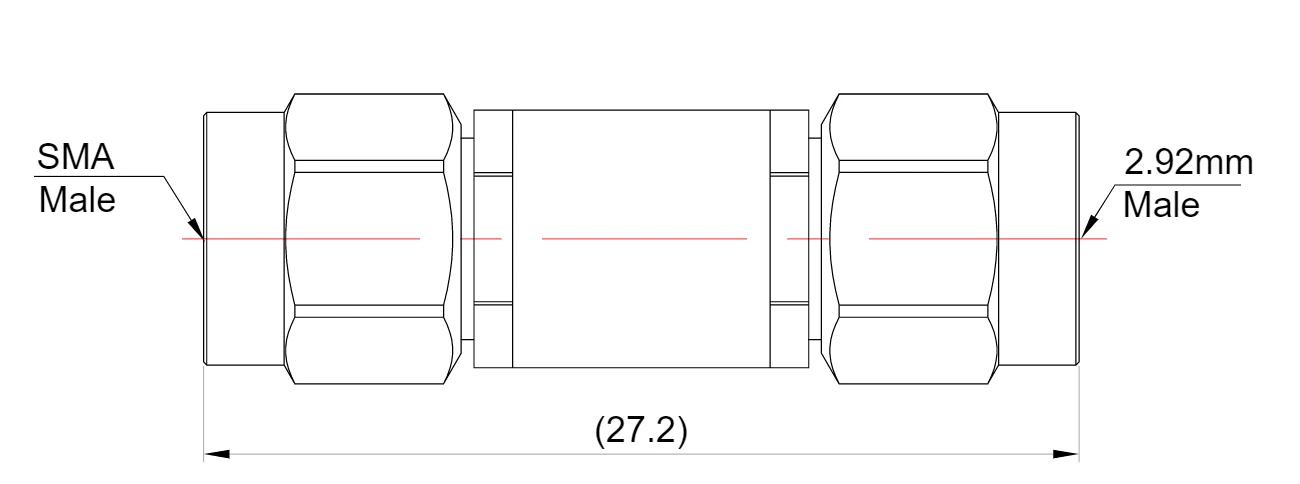

SMA han til 2,92 mm mand |
|
Fr 1- SMA/2.92- kks |
|
|
Dc -18 GHz |
1.15 |

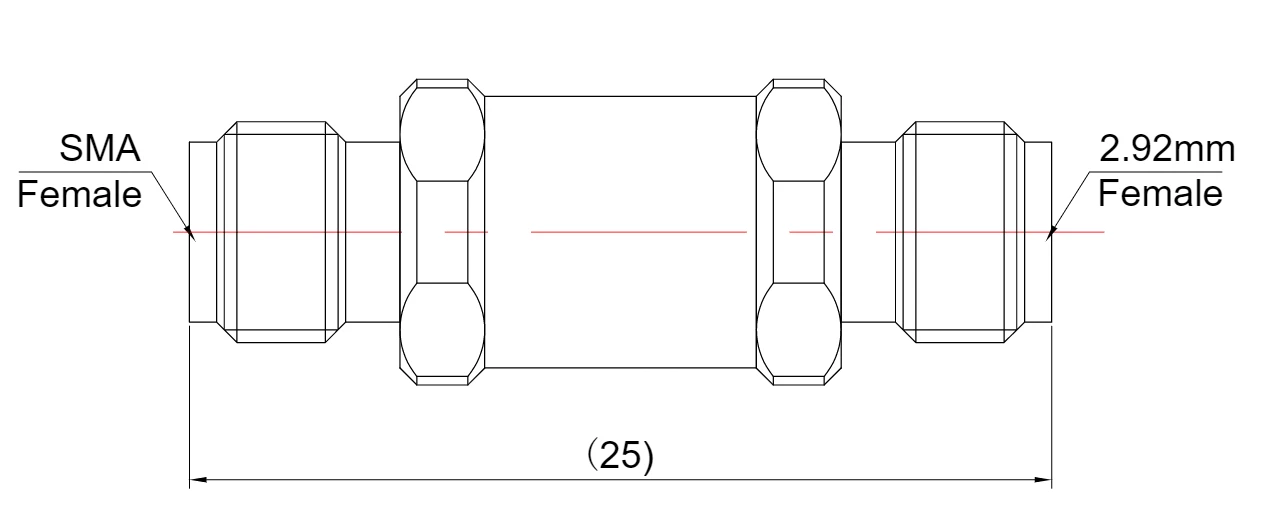

SMA -kvinde til 2,92 mm kvinde |
|
Fr 1- SMA/2.92- JKS |
|
|
Dc -18 GHz |
1.15 |

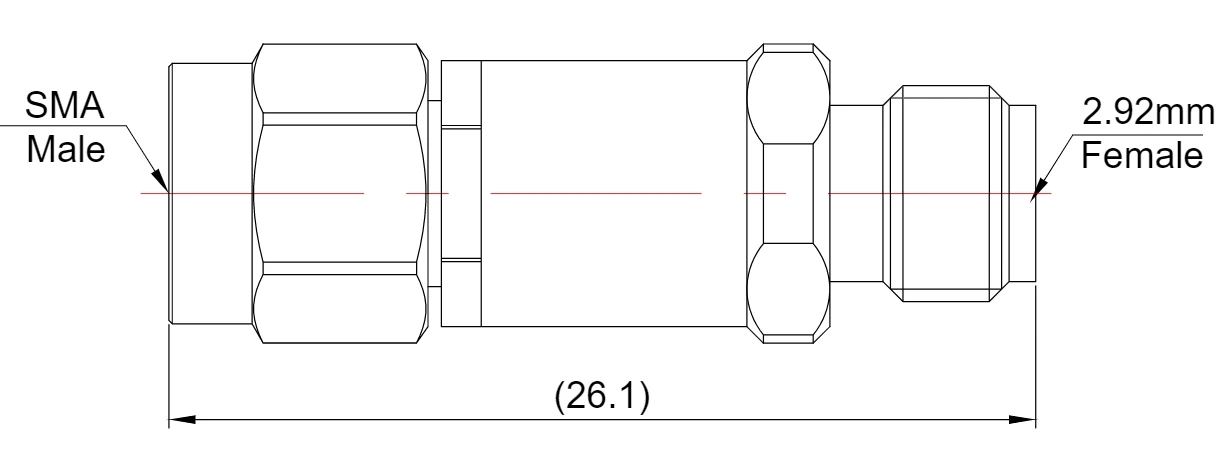

SMA han til 2,92 mm kvindelig |
|
Fr 1- SMA/2.92- kjs |
|
|
Dc -18 GHz |
1.15 |

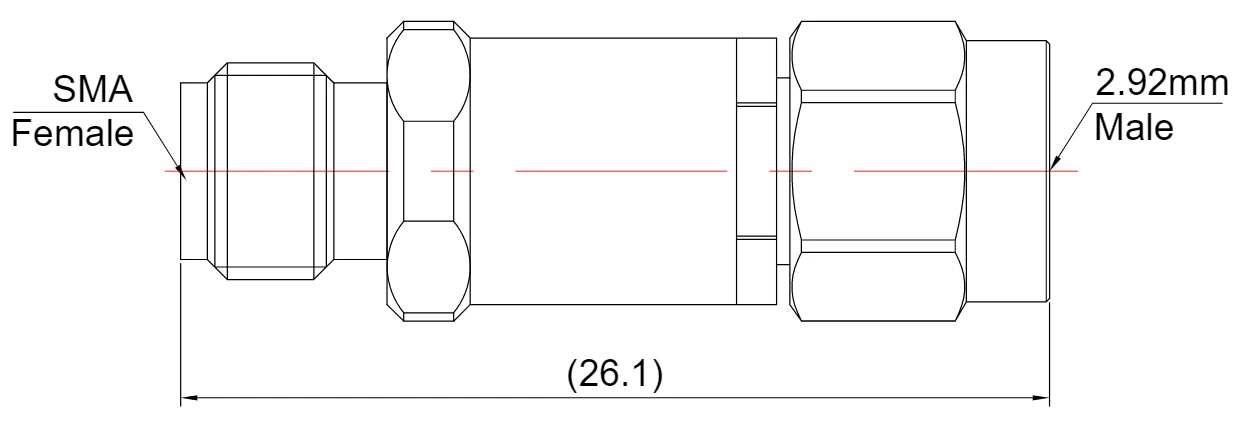

SMA -kvinde til 2,92 mm mand |
|
SMA til N RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|

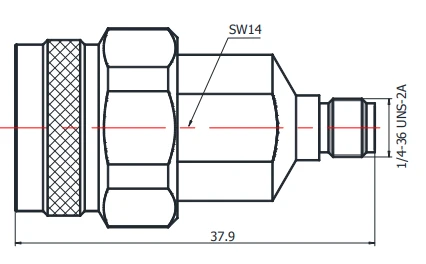

Fr 1- n/sma-jjs |
|
|
Dc -18 GHz |
1.15 |
N mand til SMA mand |
|
Fr 1- n/sma-kks |
|
|
Dc -18 GHz |
1.15 |

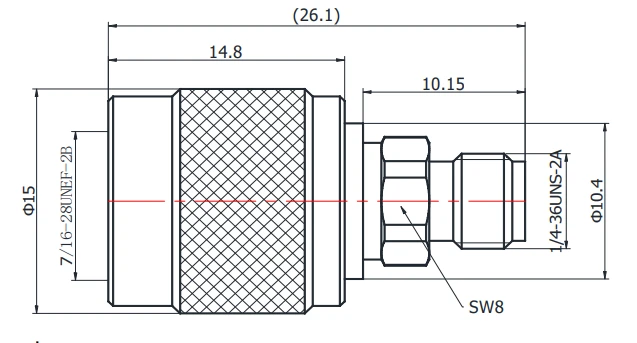

N Kvinde til SMA kvinde |
|
Fr 1- n/sma-jks |
|
|
Dc -18 GHz |
1.15 |
N mandlig til SMA -kvinde |
|
Fr 1- n/sma-kjs |
|
|
Dc -18 GHz |
1.15 |
N Kvinde til SMA mand |
|
Fr 1- n/sma-kykg |
|
|
Dc -18 GHz |
1.15 |

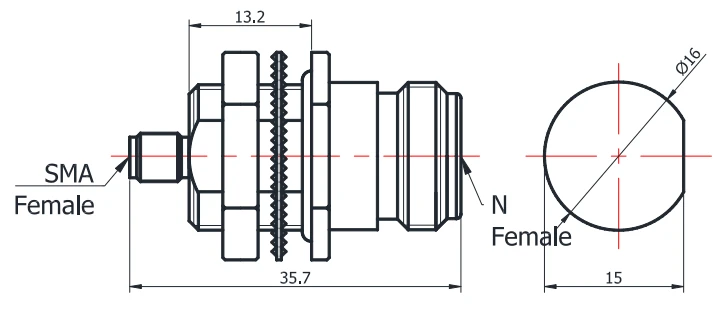

N Kvindelig til SMA -kvinde med skottemontering |
|
Fr 1- n/sma-kfkg |
|
|
Dc -18 GHz |
1.15 |

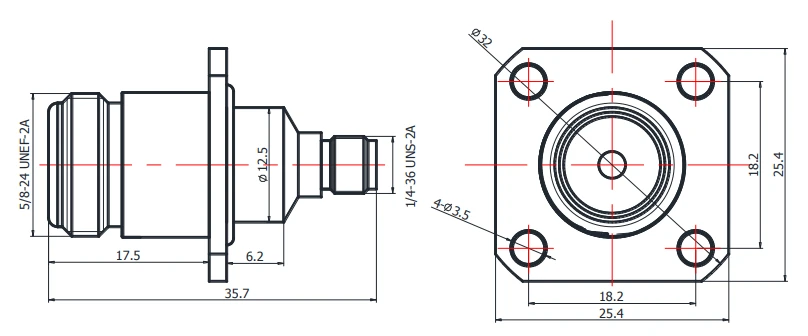

N Kvinde til SMA -kvinde med 4 hulflange |
|
SMA til TNC RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- tnc/sma-jjs |
|
|
Dc -18 GHz |
1.25 |

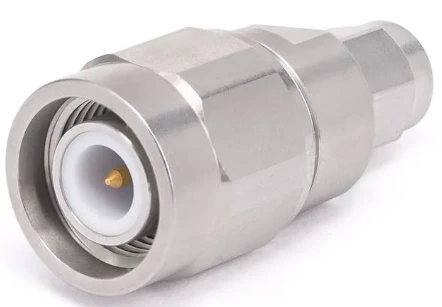

Tnc mand til SMA mand |
|
Fr 1- tnc/sma-kks |
|
|
Dc -18 GHz |
1.25 |

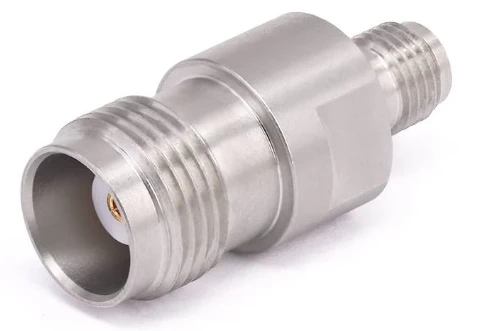

TNC -kvinde til SMA -kvinde |
|
Fr 1- tnc/sma-jks |
|
|
Dc -18 GHz |
1.25 |
TNC Mand til SMA Kvinde |
|
Fr 1- tnc/sma-kjs |
|
|
Dc -18 GHz |
1.25 |

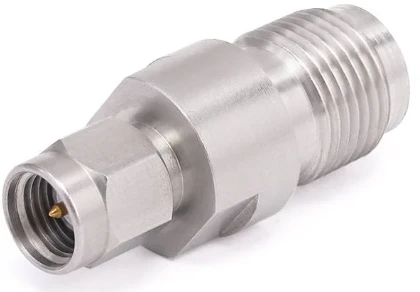

TNC kvindelig til SMA mand |
|
Fr 1- tnc/sma-jj |
|
|
Dc -3 GHz |
1.25 |
Tnc mand til SMA mand |
|
Fr 1- tnc/sma-kk |
|
|
Dc -3 GHz |
1.25 |
TNC -kvinde til SMA -kvinde |
|
Fr 1- tnc/sma-jk |
|
|
Dc -3 GHz |
1.25 |
TNC Mand til SMA Kvinde |
|
Fr 1- tnc/sma-kj |
|
|
Dc -3 GHz |
1.25 |
TNC kvindelig til SMA mand |
|

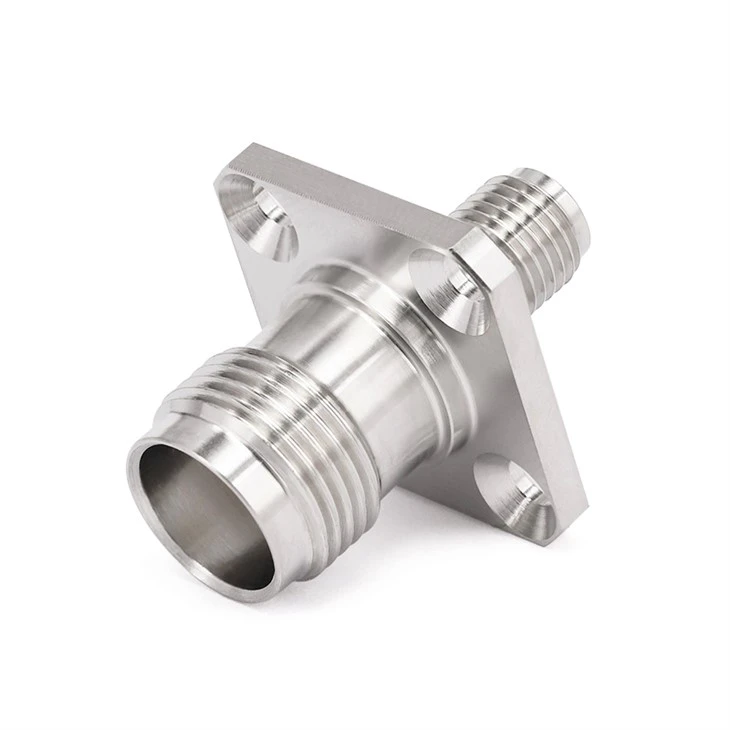

Fr 1- tnc/sma-kfk1 |
|
|
Dc -4 GHz |
1.25 |

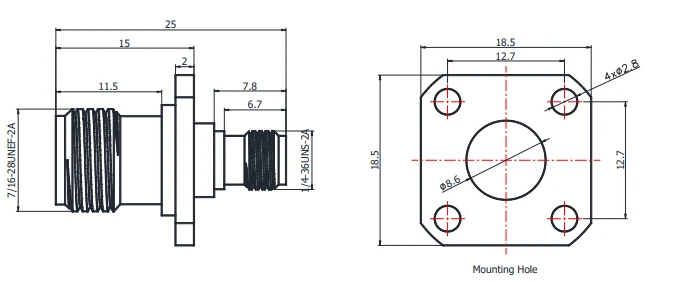

TNC -kvinde til SMA -kvinde med 4 hulflange |
|
SMA til BNC RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- bnc/sma-jjs |
|
|
Dc -18 GHz |
1.15 |
Bnc mand til SMA mand |
|
Fr 1- Bnc/SMA-KKS |
|
|
Dc -18 GHz |
1.15 |
BNC kvindelig til SMA -kvinde |
|
Fr 1- Bnc/SMA-JKS |
|
|
Dc -18 GHz |
1.15 |
BNC Mand til SMA -kvinde |
|
Fr 1- Bnc/SMA-KJS |
|
|
Dc -18 GHz |
1.15 |
BNC kvindelig til SMA mand |
|
SMA til GPPO (Mini-SMP) RF-adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/GPPO-JJ |
|
|
Dc -18 GHz |
1.20 |
SMA mand til gppo mand |
|
Fr 1- SMA/GPPO-KK |
|
|
Dc -18 GHz |
1.20 |
SMA kvinde til gppo kvinde |
|
Fr 1- SMA/GPPO-JK |
|
|
Dc -18 GHz |
1.20 |
SMA mand til gppo kvinde |
|
Fr 1- SMA/GPPO-KJ |
|
|
Dc -18 GHz |
1.20 |
SMA kvinde til gppo mand |
|
SMA til GPO (SMP) RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/gpo-jj |
|
|
Dc -18 GHz |
1.20 |
SMA han til gpo mand |
|

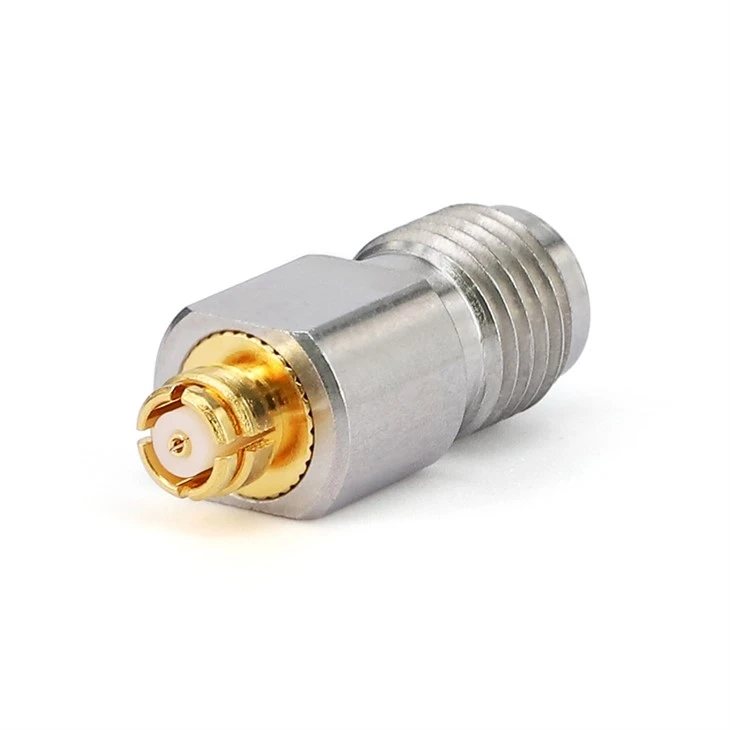

Fr 1- SMA/gpo-kk |
|
|
Dc -18 GHz |
1.20 |
SMA -kvinde til GPO -kvinde |
|
Fr 1- SMA/gpo-jk |
|
|
Dc -18 GHz |
1.20 |
SMA mand til gpo -kvinde |
|
Fr 1- SMA/gpo-kj |
|
|
Dc -18 GHz |
1.20 |
SMA kvindelig til GPO -mand |
|
SMA til SSMA RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/SSMA-JJ |
|
|
Dc -27 GHz |
1.25 |
SMA han til SSMA han |
|
Fr 1- SMA/SSMA-KK |
|
|
Dc -6 GHz |
1.25 |
SMA -kvinde til SSMA -kvinde |
|
Fr 1- SMA/SSMA-JK |
|
|
Dc -18 GHz |
1.25 |
SMA han til SSMA -kvinden |
|
Fr 1- SMA/SSMA-KJ |
|
|
Dc -18 GHz |
1.25 |
SMA -kvinde til SSMA -mand |
|
SMA til SSMC RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/SSMC-JJ |
|
|
Dc -6 GHz |
1.20 |
SMA han til SSMC mand |
|
Fr 1- SMA/SSMC-KK |
|
|
Dc -6 GHz |
1.20 |
SMA -kvinde til SSMC -kvinde |
|
Fr 1- SMA/SSMC-JK |
|
|
Dc -6 GHz |
1.20 |
SMA mand til SSMC -kvinde |
|
Fr 1- SMA/SSMC-KJ |
|
|
Dc -6 GHz |
1.20 |
SMA Kvinde til SSMC Male |
|
SMA til MCX RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/MMCX-JJ |
|
|
Dc -6 GHz |
1.20 |
SMA han til mmcx mand |
|
Fr 1- SMA/mmcx-kk |
|
|
Dc -6 GHz |
1.20 |
SMA Kvinde til MMCX Kvinde |
|
Fr 1- SMA/MMCX-JK |
|
|
Dc -6 GHz |
1.20 |
SMA han til mmcx kvinde |
|

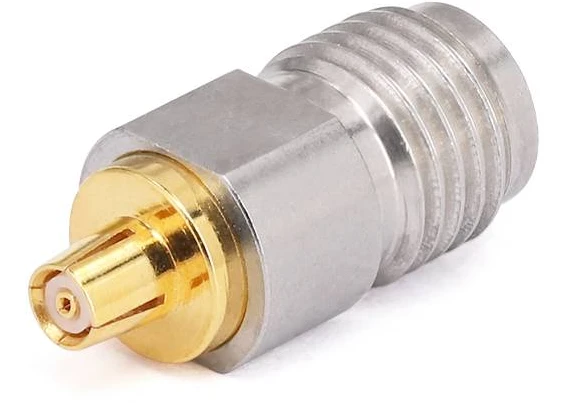

Fr 1- SMA/MMCX-KJ |
|
|
Dc -6 GHz |
1.20 |
SMA kvindelig til MMCX mand |
|
SMA til IPEX RF -adapter |
|||||
|
SKU |
Tegning |
Frekvens |
VSWR |
Beskrivelse Type |
|
|
Fr 1- SMA/ipx 1- jj |
|
|
Dc -6 GHz |
1.35 |

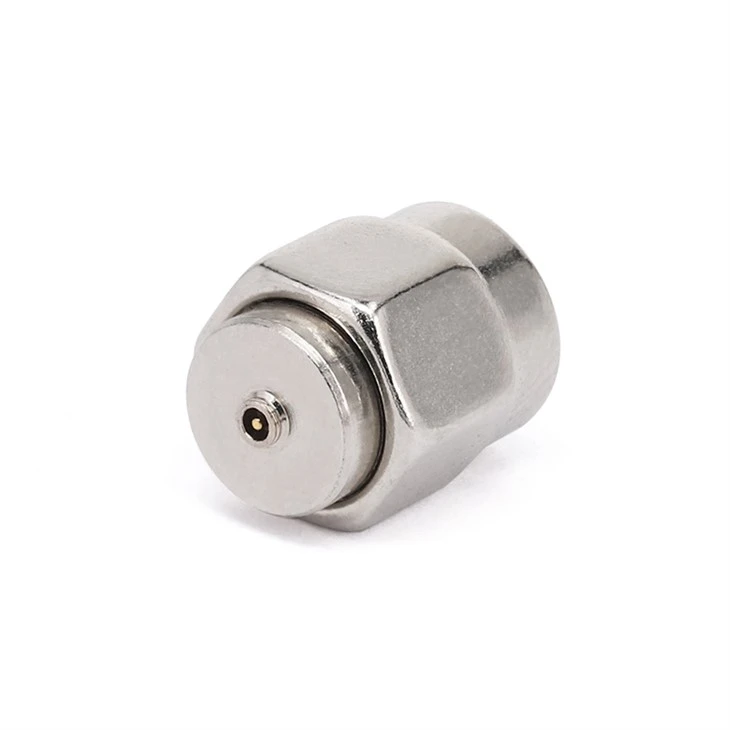

SMA Mand til IPX1 Mand |
|
Fr 1- SMA/ipx 1- kks |
|
|
Dc -6 GHz |
1.20 |
SMA Mand til IPX1 Kvinde |
|

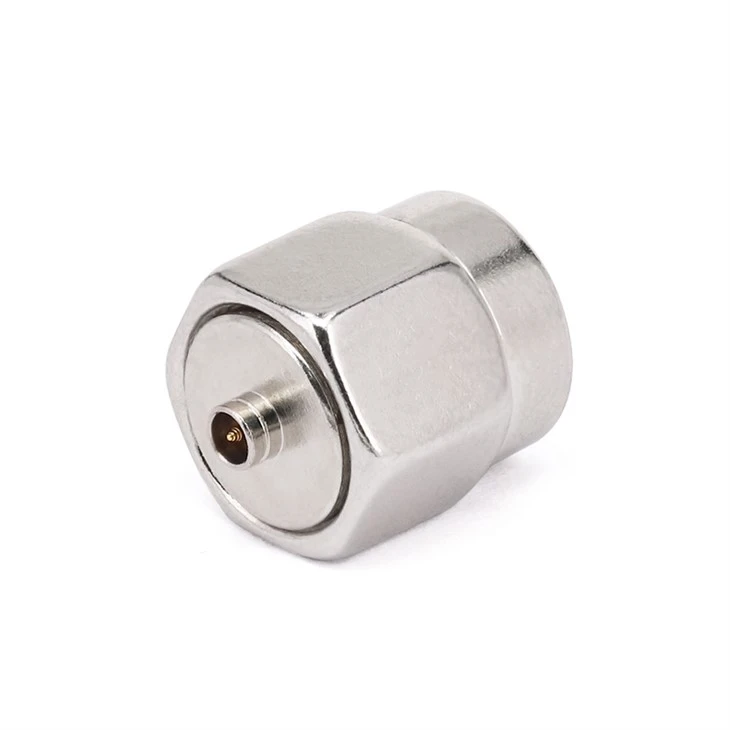

Fr 1- SMA/ipx 4- jj |
|
|
Dc -6 GHz |
1.35 |
SMA Mand til IPX4 Mand |
