Fase eller forsinkelse Matchning af test RF -kabel til differentiel singal test

I differentiel signalprøvning bestemmes kravet om fase- eller forsinkelsesmatchning af test RF -kabler primært af transmissionskarakteristika for differentielle signaler og nøjagtighedskravene i testscenariet . Dette kan forstås ud fra følgende nøgleperspektiver:

1. Beskyttelse

Kernefordelen ved differentielle signaler ligger i deres evne til at annullere interferens i almindelig tilstand (såsom elektromagnetisk interferens og støj) gennem "forskel beregning" ved modtagertidsforskel eller faseforskelMellem de to signaler, der ankommer til modtageren, og forstyrrer det synkrone forhold mellem "lige amplitude og modsat polaritet ." I sådanne tilfælde kan interferens kan ikke annulleres og kan endda forstærkes, og undergraver direkte anti-interferensevne for forskellige signaler . direkte, hvilket direkte undergraver anti-interferensevne for forskellige signaler .}.

2. Undgå signalforvrængning for at sikre testnøjagtighed

Overførslen af differentielle signaler afhænger af "symmetrien" af de to linjer:

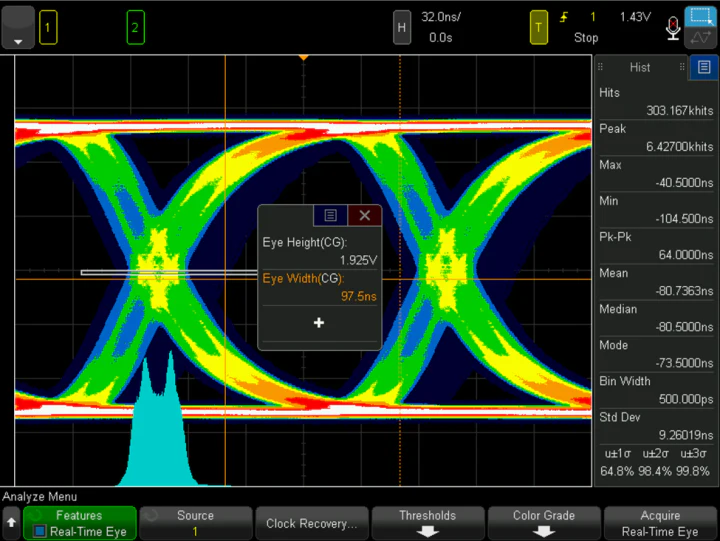

En forsinkelsesmatch vil få de to signaler til at nå frem til modtageren asynkront, hvilket fører til forstyrret bølgeformoverlapning (E . g ., forkert justering mellem stigende og faldende kanter) og resulterer iBølgeformforvrængning;

En fase-uoverensstemmelse (især i højfrekvente RF-scenarier) vil medføre faseforholdet mellem signalerne at afvige fra de designede forventninger, hvilket forstyrrer timinglogikken for signalerne .
Disse forvrængninger vil direkte påvirke ægtheden af testresultater, hvilket fører til fejlagtige vurderinger om signalkvalitet og transmissionsydelse .

3. Forebyggelse af timingfejl til at tilpasse sig højhastighedssignalscenarier

I højhastighedsdifferentiel signaltransmission (såsom USB, PCIe, HDMI osv. .) er signalperioden ekstremt kort (nanosekund eller endda picosecond-niveau) . endda en lille forsinkelse eller faseafvigelse (e . g ., en forsinkelse af et par picoseconds) maj overfor "set" Set "g. Tid "af signalet, der forårsagertimingfejl{{0 yld ydeevne .

4. opretholdelse af signalintegritet og reduktion af sekundær interferens

Kabler med uoverensstemmende fase eller forsinkelse vil forstyrre impedanskontinuiteten af transmissionslinjen, hvilket forårsagerSignalreflektionogCrosstalk:

Reflektion vil føre til signalsuperposition og svingning, hvilket resulterer i bølgeformforvrængninger, såsom overskydning og understed;

Crosstalk vil forårsage unødvendig elektromagnetisk kobling mellem de to signallinjer, hvilket yderligere forstyrrer signalerne .
Matchede kabler kan på den anden side minimere disse problemer, sikre "integriteten" af signalet fra senderen til modtageren og gøre testresultaterne mere i overensstemmelse med den faktiske tilstand af systemet .

Sammenfattende er fase- eller forsinkelsesmatchning en kerneforudsætning for at sikre nøjagtigheden og pålideligheden af differentiel signaltest . især i højfrekvente og højhastighedsscenarier, dens indflydelse relaterer direkte til gyldigheden af testkonklusionerne og nøjagtigheden af systempræstationsevaluering .
