Hvorfor Vector Network Analyzer (VNA) testkabler ofte er dyre



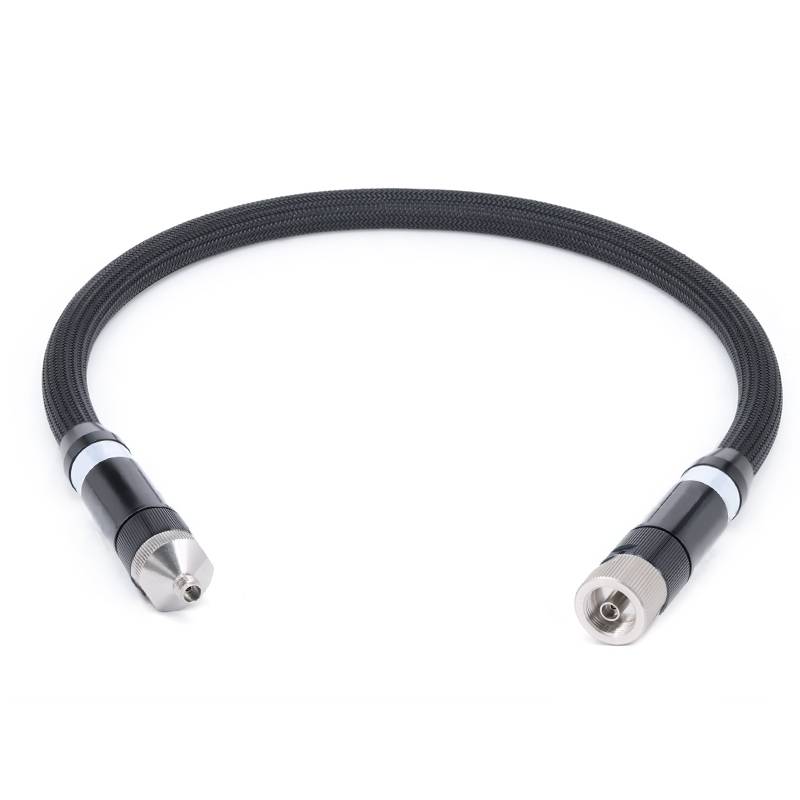

De høje omkostninger ved Vector Network Analyzer (VNA) testkabler stammer fra deres strenge ydelseskrav, specialiserede materialer, præcisionsproduktionsprocesser og streng kvalitetskontrol, blandt andre faktorer . Her er en detaljeret analyse af de vigtigste faktorer, der driver deres høje omkostninger:

1. Ekstremt højtydende indekskrav

VNA-testkabler fungerer i højfrekvente intervaller (typisk fra MHz til hundreder af GHz) og skal opretholde ekstremt høj signalintegritet for at sikre nøjagtig måling af parametre såsom S-parametre, indsættelsestab, returtab og fasestabilitet .}

Nøglepræstationskrav inkluderer:

Lavt indsættelsestab: I højfrekvente bånd (e . g .,> 18 GHz) kan endda mindre resistive eller dielektriske tab forstyrre måleesultaterne . kabler skal bruge lav modstandsdirektør og dielektrik med lavt tab for at minimere tab .}}}}}}}}}}}}

Tab med højt afkast (impedans matching): VNA -målinger er ekstremt følsomme over for signalreflektioner . kabler skal opretholde en præcis egenskabsimpedans (normalt 50Ω) med minimal variation over hele længden og frekvensområdet . enhver impedansmismatch vil indføre fejl, så dimensionelle tolerancer af ledere og dielectrics skal nå mikrometerniveauet (typisk ± 0 {{{{{4} 00 001 inches).

Fasestabilitet: Faseskift forårsaget af kabelbevægelse (såsom bøjning) eller temperaturændringer skal være ubetydelige . Dette kræver, at specielle design (såsom helisk sårede ledere) stabiliserer fasen, hvilket øger kompleksiteten .

Elektromagnetisk interferens (EMI)/radiofrekvensinterferens (RFI) afskærmning: For at forhindre ekstern interferens og signallækage anvender kabler flerlagsafskærmning (såsom kobberfletning + aluminiumsfolie + ledende polymer), hvilket øger materiale- og arbejdsomkostninger .



2. Specialiserede materialer

Materialerne, der bruges i VNA-kabler, er omhyggeligt valgt til at imødekomme krav til højfrekvent ydelse og stabilitet:

Ledere: Iltfrit kobber eller sølvbelagt kobber med høj renhedskobber eller sølvbelagt/guldbelastet kobber bruges til at reducere tab af hudeffekten ved høje frekvenser . guldbelægning (dyre men meget korrosionsbestandige) bruges ofte til stik og indre ledere .

Dielektrik: Lavt tab, meget stabile dielektrik såsom udvidet PTFE er påkrævet . Disse materialer har en lav og stabil dielektrisk konstant (εr), som kan opretholde impedansstabilitet med ændringer i temperatur og frekvens, men de er dyre og vanskelige at behandle .}

Hylning: Holdbare, men alligevel fleksible materialer (såsom fluoropolymerer, polyurethan eller nylonfletninger) bruges til at modstå mekanisk stress (bøjning, slid) og ekstreme temperaturer (-55 grad til +150 grad) . Disse materialer er meget dyrere end almindelig pvc .}}}}}} {{. disse materialer er meget dyrere end almindelig Pvc {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} {.



3. Præcision Manufacturing and Process Design

Design og produktion af VNA-kabler kræver præcision på mikrometerniveau:

Dimensionelle tolerancer: Geometrierne hos indre ledere, dielektrik og ydre skjolde skal være ensartede for at undgå impedansændringer . For eksempel skal koncentriciteten af indre og ydre ledere (for at forhindre reflektioner forårsaget af excentricitet) kontrolleres inden for mikrometerområdet .}

Komplekse strukturer: Mange højfrekvente kabler vedtager avancerede design, såsom 塑形 strukturer til fasestabilitet og PTFE med lav densitet for at reducere vægt og tab .

Højpræcisions manuel samling: Kritiske komponenter i ultrahøjfrekvente kabler (såsom stik) kan kræve manuel samling og fejlsøgning for at imødekomme specifikationer, hvilket øger arbejdsomkostningerne .



4. Højpresterende stik

Stik er en kritisk del af VNA -kabler, og dårligt udførende stik kan være en vigtig kilde til målefejl . De kræver:

Præcisionsbearbejdning: Stik (såsom SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) er bearbejdet fra høj kvalitet messing eller beryllium kobber (som har fjederlignende egenskaber) med tolerancer kontrolleret inden for ± 0,0001 inches.

Belægningsbehandling: Guld- eller rhodiumbelægning (5–50 mikroinches tykke) sikrer lav kontaktmodstand, korrosionsbestandighed og gentagen parringsydelse (afgørende for kalibrering) .

Test og verifikation: Hvert stik skal testes for spændingsstående bølgeforhold (VSWR), indsættelsestab og mekanisk holdbarhed (tusinder af indsættelse/ekstraktionscyklusser), hvilket øger produktionstiden .



5. Miljøholdbarhed

VNA -kabler skal modstå barske forhold i laboratorium, fabriks- eller feltforsøg:

Fleksibilitet og robusthed: De skal modstå gentagen bøjning, vridning og slid uden nedbrydning i ydeevne . Dette kræver forbedret interne understøttelsesdesign og holdbar hylning .

Temperatur og vejrbestandighed: Materialer skal forblive stabile under et bredt temperaturområde, fugtige miljøer og eksponering for kemikalier (såsom olier og opløsningsmidler) . Derfor anvendes dyre tekniske plast og elastomerer
