Forskelle og forbindelser mellem RF -cirkulatorer og RF -isolatorer
Læg en besked
Operationsprincip:

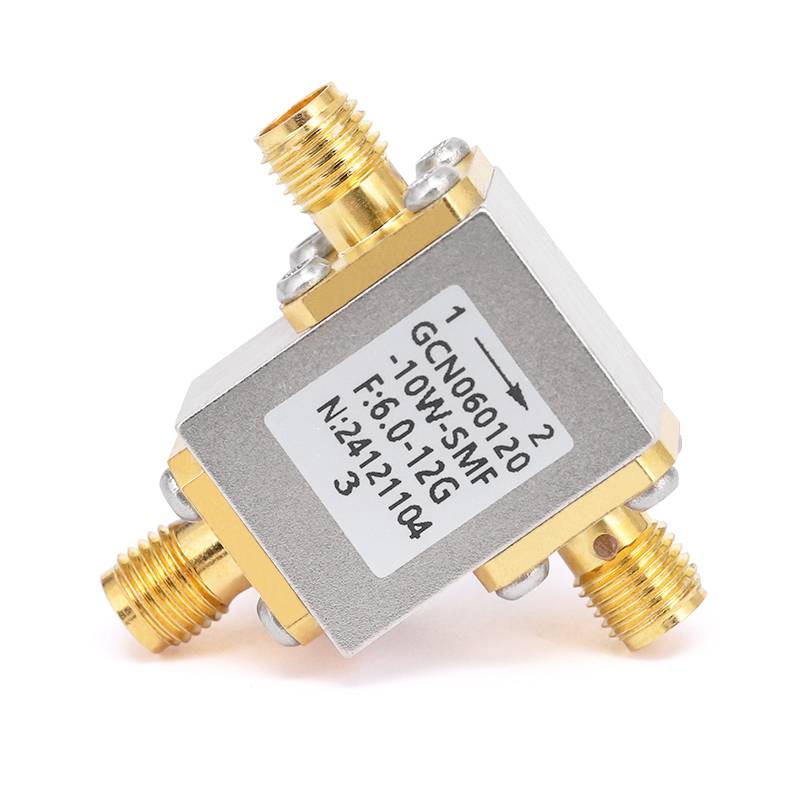

RF Circulator:
En cirkulator er en tre-port (eller flere) enhed, der dirigerer RF-signaler i en bestemt retning mellem porte . Det sikrer, at der signalerer flow fra den ene port til den næste i en defineret retning .
Circulatoren fungerer baseret på de ikke-lineære virkninger af magnetiske materialer . Det består typisk af et roterende ikke-lineært materiale, der er koblet til et magnetfelt . i en tre-portcirkulator, signalet fra port 1 går til port 2, port 2's signal går til port 3, og port 3's signal er dirigeret tilbage til port {{1.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} ører
RF -isolator:
En isolator er typisk en to-port-enhed, der tillader signal
I lighed med cirkulatoren bruger en isolator magnetiske materialer til sin drift, men den har kun to porte . Isolatoren forhindrer omvendt signalstrøm, der isolerer kilden fra eventuelle reflekterede signaler, der kan forårsage skade eller interferens .
Nøgle driftsprincip: Magnetiske materialer
Begge enheder gearingFerromagnetiske materialer(e . g ., ferrit) under et statisk magnetfelt . Magnetfeltet inducererIkke-reciprokal forplantningaf RF-signaler, hvilket betyder, at signaladfærd adskiller sig, når du rejser fremad vs . bagud . Denne ikke-reciprocity muliggør:
Circulators til at rute signaler sekventielt mellem porte .
Isolatorer til at undertrykke omvendt signaler (høj dæmpning i modsat retning, lavt tab i fremad retning) .
Praktiske anvendelser: Sager i den virkelige verden
Circulators:
I radarsystemer adskiller de transmitterede og modtog signaler (sender → Antenne → modtager uden interferens) .
I kommunikationsnetværk muliggør de tovejs signalstrøm over en enkelt kanal (e . g ., opdeling af uplink/downlink -signaler) .
Isolatorer:
Beskyt RF -forstærkere ved at blokere reflekteret strøm fra uoverensstemmende belastninger (e . g ., antenner med varierende impedans) .
Stabs oscillatorer ved at forhindre frekvenstrækning forårsaget af belastningsreflektioner .
.
