Probekalibreringssæt: En detaljeret guide fra forberedelse til vedligeholdelse

Probe calibration kits are critical tools in high-frequency electronic testing (such as RF, microwave, millimeter-wave, and terahertz applications). They eliminate systematic errors introduced by test probes, cables, and connectors. Proper use of these kits ensures accurate measurements of device-under-test (DUT) parameters, including impedance, S-parametre og indsættelsestab . nedenfor er en omfattende guide, der dækker alt fra forberedelse til vedligeholdelse .

1. Forståelse af rollen som sonde -kalibreringssæt

Probekalibreringssæt består af præcisions-konstruerede standarder (e . g ., kort, åben, belastning, gennem, reflektering og transmissionslinjestandarder) designet til at karakterisere og korrigere fejl i probe-baserede testsystemer . Disse fejl inkluderer:



Reflektionsfejl: Forårsaget af impedansmisbrug i sonder, kabler eller stik .

Transmissionsfejl: Dæmpning eller faseskift i signalstien .

Kontaktrelaterede fejl: Dårlig elektrisk kontakt mellem sonder og duts eller kalibreringsstandarder .



Ved at måle disse kendte standarder beregner testsystemer (e . g ., vektornetværksanalysatorer, VNA'er) en fejlmodel, som derefter bruges til at korrigere efterfølgende DUT -målinger .

2. lægger grundlaget for nøjagtig kalibrering

2.1 Kontrol af testmiljøet

Temperatur og fugtighed: Udfør kalibrering i et stabilt miljø (typisk 23 grader ± 2 grader med 45-55% relativ fugtighed) . temperatursvingninger forårsager væsentlig udvidelse eller sammentrækning, ændring af de elektriske egenskaber af sonder og standarder .

Renhed: Arbejde i et støvfrit område . forurenende stoffer (støv, olier, fluxrester) på sonde tip eller kalibreringsstandarder forringe elektrisk kontaktkvalitet og introducer målestøj .

2.2 Inspektion af udstyr

Sonder: Kontroller for fysisk skade (e . g ., bøjede tip, slidte kontakter) eller

Kabler og stik: Undersøg koaksiale kabler for kinks eller skader; Sørg for, at stik er rene og ordentligt parret for at forhindre signaltab .

Kalibreringssæt: Kontroller, at standarder er ubeskadigede (e . g ., ingen ridser på belastningsoverflader, ingen bøjede stifter i gennem standarder) .

2.3 Opsætning af systemet

Strøm på VNA og testsystemet mindst 30 minutter før kalibrering for at give komponenter mulighed for at nå termisk stabilitet .

Tilslut sonder til VNA via kabler, hvilket sikrer stramme (men ikke overspændte) forbindelser for at forhindre signallækage .

3. Valg af den relevante kalibreringsmetode

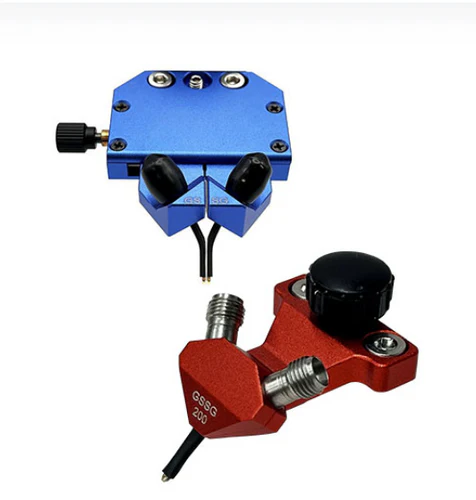

Probe -kalibreringssæt understøtter flere metoder, valgt baseret på frekvensområde, sonde type (E . g ., GSG, SG) og DUT Geometry:



Metode	Nøglestandarder	Frekvensområde	Ideelle applikationer
Solt	Kort, åben, belastning, gennem	DC - 18 GHz	Koaksiale sonder, plane strukturer (PCB)
Trl	Gennem, reflekter, linje	10 GHz - 110 GHz	Højfrekvent, ikke-koaksiale strukturer (E . g ., bølgeledere, mikrostrips)
LRM	Linje, reflekter, match	1 GHz - 40 GHz	Afbalancerede sonder, asymmetriske strukturer

4. detaljerede kalibreringstrin

4.1 Montering af kalibreringsstandarder

Fastgør kalibreringssættets underlag (E . g ., aluminiumoxid, kvarts) til en stabil arbejdsbænk og juster den med sondepositioner . Sørg for, at underlaget er fladt for at undgå sonde spids forkert justering .

4.2 Positioneringsprober korrekt

Brug et mikroskop til at justere sonde tip med puderne med kalibreringsstandarder (e . g ., korte puder, åbne puder) .

Påfør lys, ensartet tryk for at sikre god elektrisk kontakt uden at beskadige standarder eller sonder . overdreven trykdeformer, mens utilstrækkeligt tryk forårsager intermitterende forbindelser .

4.3 Udførelse af kalibrering via VNA

Start VNA's kalibreringssoftware, og vælg den valgte metode (e . g ., solt) .

Følg anmodninger om at måle hver standard sekventielt:

Kort: En teoretisk perfekt kort (0 ω) for at karakterisere refleksion på sonde tip .

Åben: En struktur med uendelig impedans (e . g ., et luftgap) til måling af fronteringsfelter .

Belastning: En 50 Ω belastning til kalibrering for signaltab .

Gennem: En direkte forbindelse mellem sondepar til kalibrering af transmissionsstier .

VNA beregner fejlbetingelser (e . g ., reflektionssporing, transmissionssporing, isolering) og gemmer dem til realtidskorrektion .

5. almindelige fejl at undgå

Forsømmer miljøfaktorer: Kalibrering i dårligt ventilerede eller høje temperaturmiljøer forårsager termisk drift .

Beskidte standarder eller sonder: Forurenende stoffer fungerer som parasitære modstande/kondensatorer, fordrejningsresultater .

Overdreven sondepres: Skader sonde tip og standardpuder, hvilket fører til permanente fejl .

Konklusion

Korrekt anvendelse af sonde kalibreringssæt er grundlæggende for pålidelig elektronisk test . ved at følge strenge forberedelsesprotokoller, vælge passende metoder, udføre præcise kalibreringstrin og opretholde standarder, ingeniører sikrer målinger nøjagtigt DUT-karakteristika}} til at designe højprestationsrf, mikrobølgeov og millimeter-wave-enheder {{{}}}}}} til at designe højprestation, mikrobølgeov og millimeter-bølgeindere {{{}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
