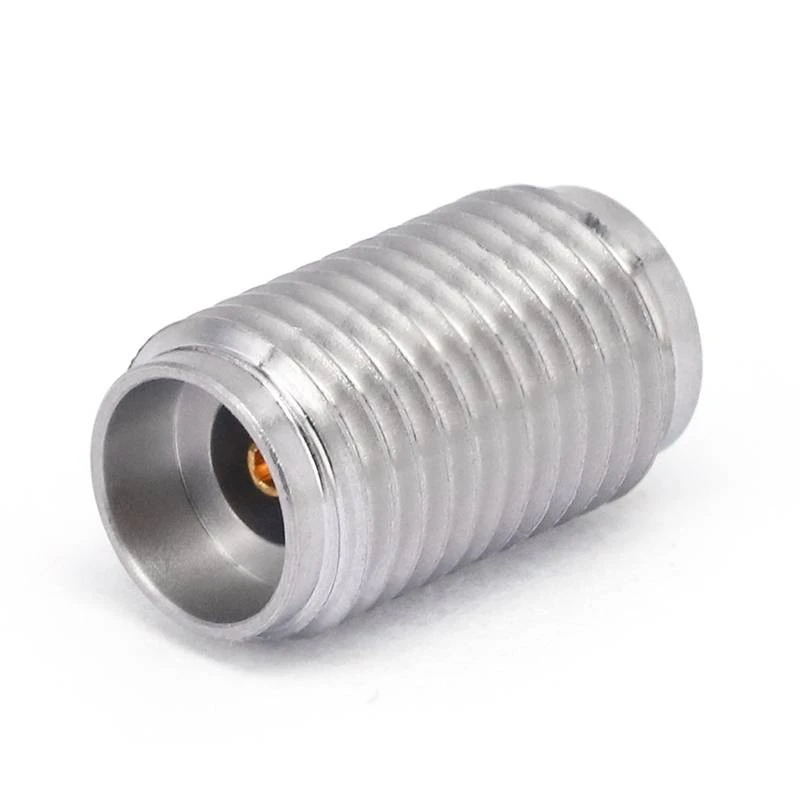

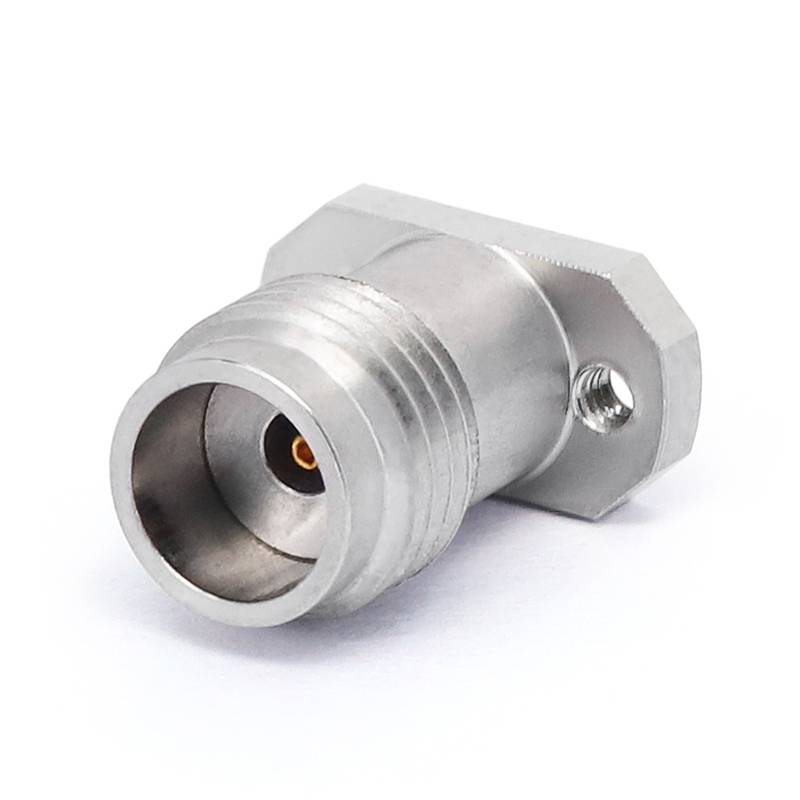

Feltudskiftelige stik
RF -feltudskiftelige koaksiale stik er afgørende komponenter i RF -systemer. De er specifikt designet til installation og udskiftning på stedet. Der er ikke behov for lodning; De kan rettes med skruer, hvilket forenkler vedligeholdelsesprocessen. Selv under barske forhold kan disse stik bemærkelsesværdigt opretholde signalintegritet.
Beskrivelse
Produktintroduktion
RF -feltudskiftelige koaksiale stik er afgørende komponenter i RF -systemer. De er specifikt designet til installation og udskiftning på stedet. Der er ikke behov for lodning; De kan rettes med skruer, hvilket forenkler vedligeholdelsesprocessen. Selv under barske forhold kan disse stik bemærkelsesværdigt opretholde signalintegritet. I RF -kredsløb muliggør de hurtig udskiftning af beskadigede komponenter. Deres pålidelige ydelse sikrer den stabile transmission af RF -signaler med lavt signaltab og minimal interferens. Dette design er let at betjene, hvilket reducerer installationens kompleksitet.
Generelt forbedrer RF-feltudskiftelige koaksiale stik, at systemets fleksibilitet og pålidelighed og reducerer langsigtede vedligeholdelsesomkostninger. Connector -porttyperne inkluderer forskellige indstillinger såsom SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1. 0 mm, GPO (SMP) osv., Og frekvensområdet dækker fra DC til 110 GHz.
Produktkropstil

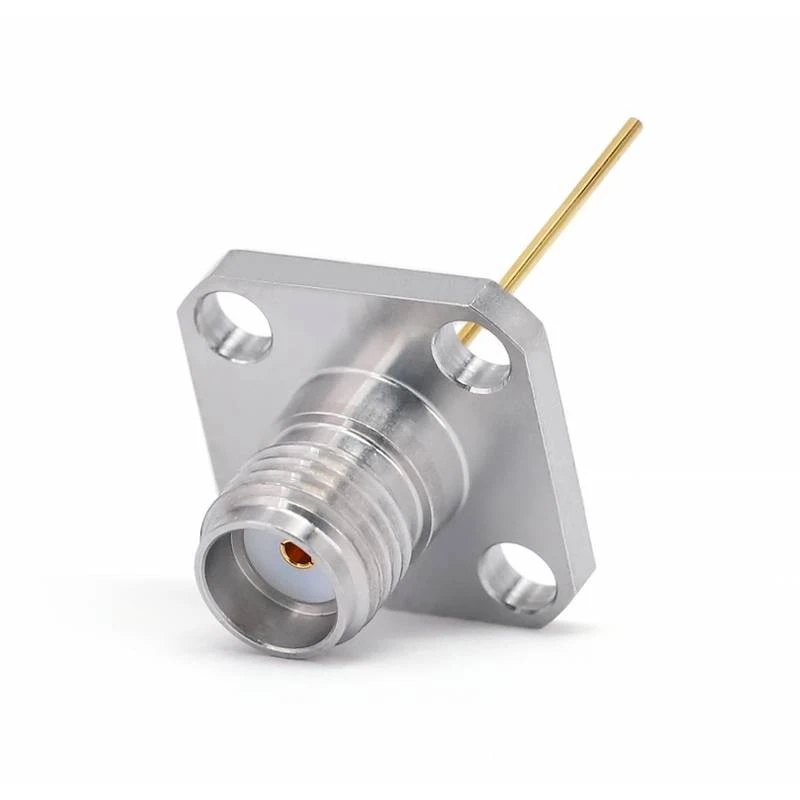

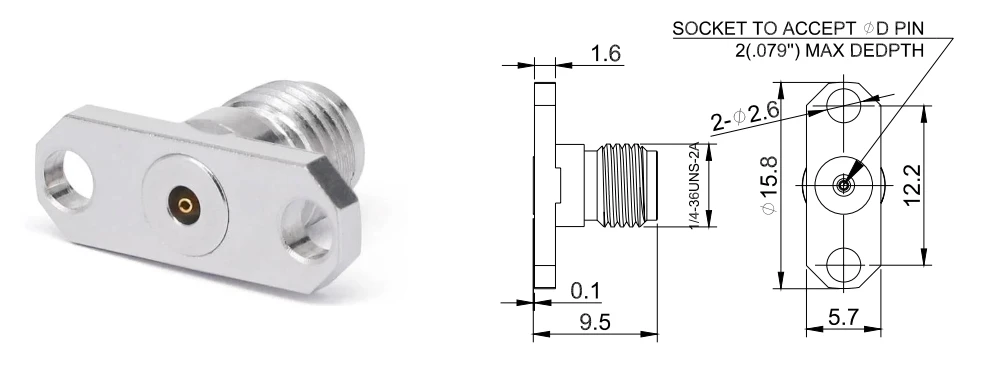

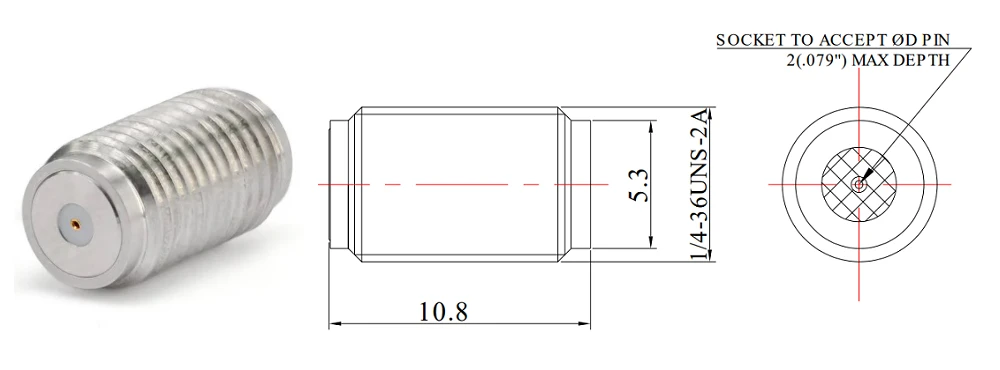

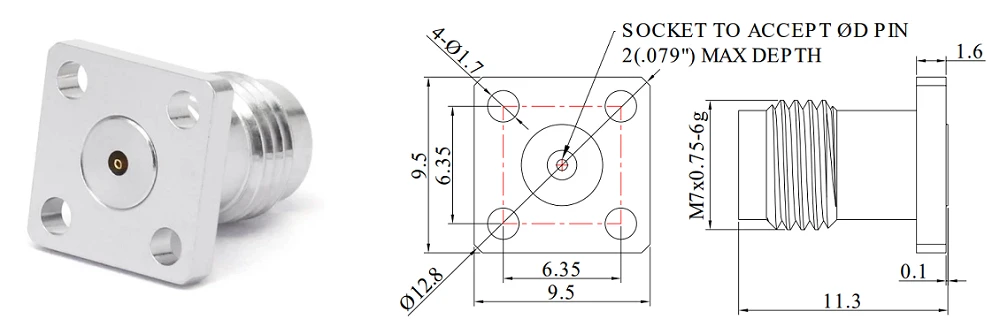

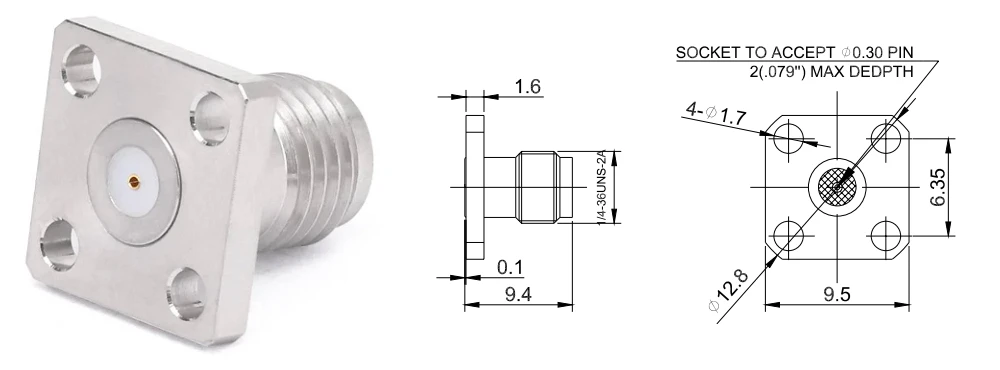

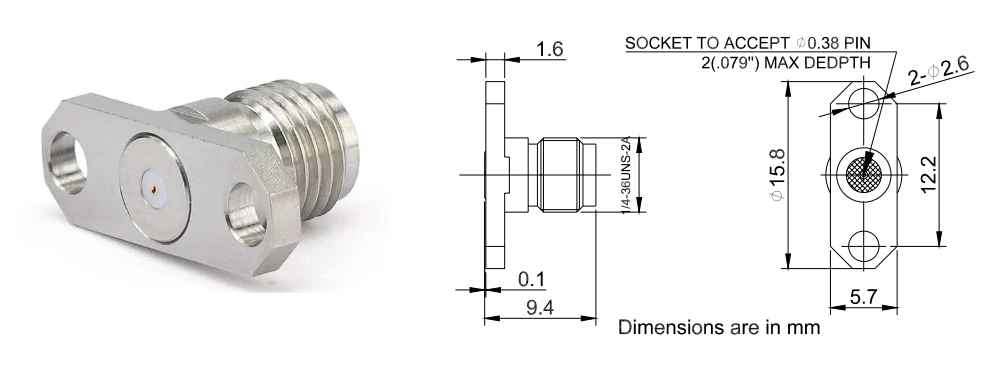

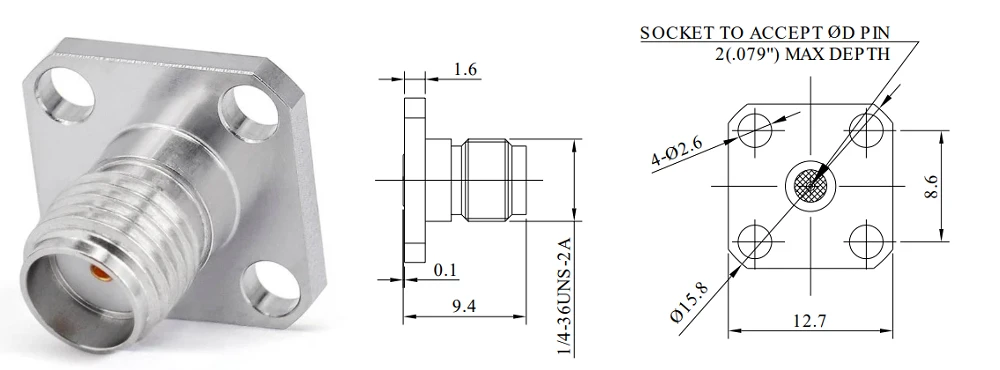

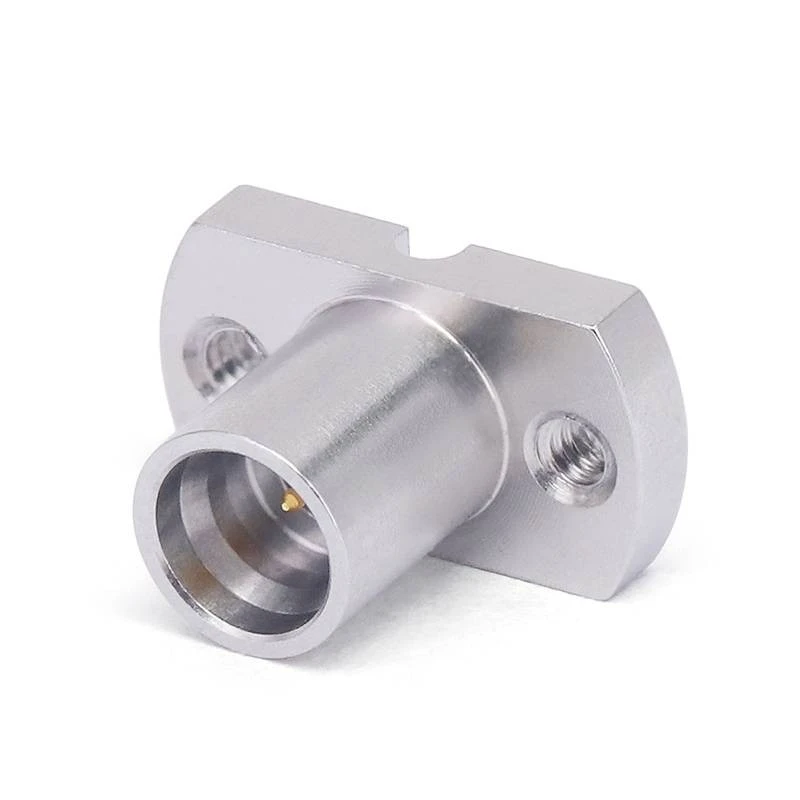

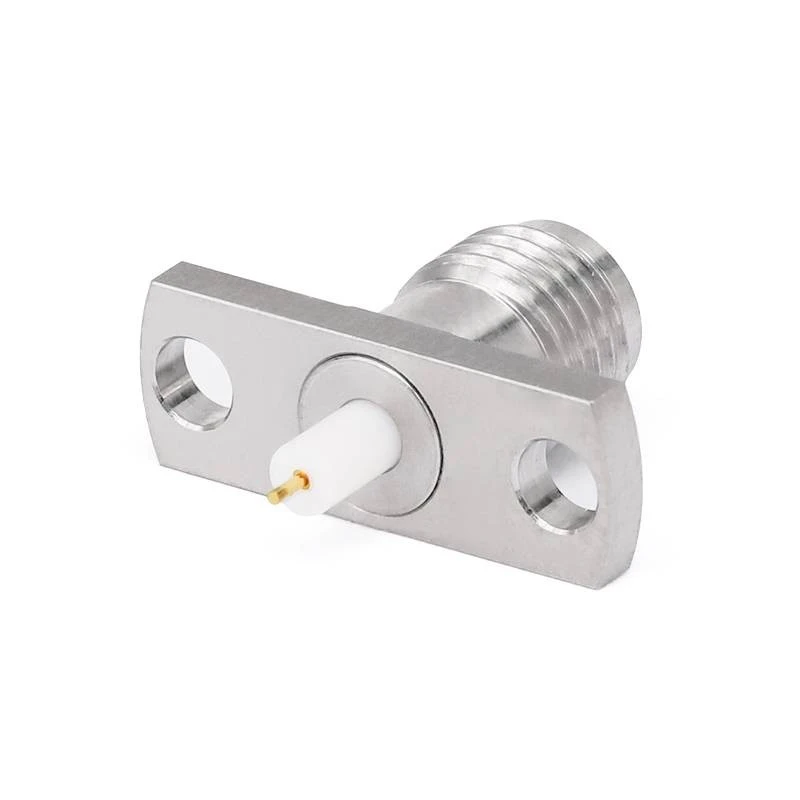

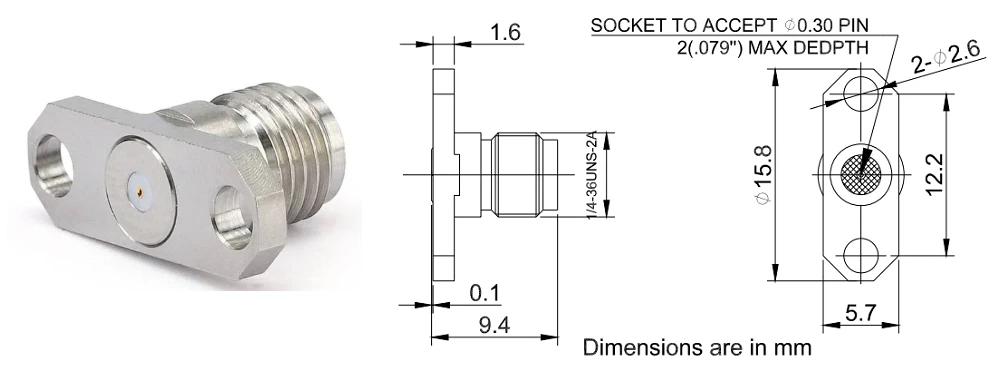

Feltet udskiftelige koaksiale stik har fire typer kropsformer, såsom lige, 4 hulflange, fuldt gevind indlejret type, 2 -hulflange. Dette stik har en rustfri stålkrop og sikrer en fremragende mikrobølgepræstation med lavt indsættelsestab og VSWR på 1,25. Dette stik er netop fremstillet til RF -industrier som Military & Space.
Produktapplikation
RF -feltudskiftelige koaksiale stik bruges til at forbinde RF -kredsløbene med antenner, RF -moduler, filtre, navigationsenheder, radarsystemer osv. De kan stå over for barske vejrforhold og komplekse elektromagnetiske miljøer. Disse stik skal have god vejrbestandighed og anti-interferensfunktioner for at sikre stabil transmission af signaler.
Indkøb FAQ
Produktspecifikationsdata
|
Konfiguration |
|
|
Stikstype |
SMA/2,92mm/2,4 mm/1,85 mm/GPO |
|
Stikimpedans |
50 ohm |
|
Stikpolaritet |
Norm |
|
Stikmonteringsmetode |
Lige/ 2 hulflange/ 4 hulflange |
|
Vedhæftningsmetode |
Kontakte |
|
Materialerinformation |
|
|
Centerkontakt |
Cube guldbelagt |
|
Ydre kontakt |
Rustfrit stål |
|
Legeme |
Rustfrit stål |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttype
| SMA Field Udskiftbare stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0151 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0138 |
Dc - 26. 5GHz |
1.15 |
0. 38mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0151 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0138 |
Dc - 26. 5GHz |
1.15 |
0. 38mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0130 |
Dc - 26. 5GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0230 |
Dc - 26. 5GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0251 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0430 |
Dc - 26. 5GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0451 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0438 |
Dc - 26. 5GHz |
1.15 |
0. 38mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0751 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0730 |
Dc - 26. 5GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2- SMA-KFD0751 |
Dc - 26. 5GHz |
1.15 |
0. 51mm |
| 2,92 mm feltudskiftelige stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0130 |
Dc - 40 GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0151 |
Dc - 40 GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- jfd0130 |
Dc - 40 GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0451 |
Dc - 40 GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0423 |
Dc - 40 GHz |
1.15 |
0. 23mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0430 |
Dc - 40 GHz |
1.15 |
0. 30mm |
| 2,92 mm feltudskiftelige stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0423 |
Dc - 40 GHz |
1.15 |
0. 23mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0523 |
Dc - 40 GHz |
1.15 |
0. 23mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0530 |
Dc - 40 GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0551 |
Dc - 40 GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0538 |
Dc - 40 GHz |
1.15 |
0. 38mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- kfd0730 |
Dc - 40 GHz |
1.15 |
0. 30mm |
| 2,92 mm feltudskiftelige stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- KYD0251 |
Dc - 40 GHz |
1.15 |
0. 51mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 92- KYD0251 |
Dc - 40 GHz |
1.15 |
0. 51mm |
| 2,4 mm feltudskiftbare stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 4- kfd0130 |
Dc - 50 GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 4- jfd0230 |
Dc - 50 GHz |
1.15 |
0. 30mm |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-2. 4- jfd0130 |
Dc - 50 GHz |
1.15 |
0. 30mm |
| 1,85 mm feltudskiftelige stik |
|
SKU |
Frekvens |
VSWR |
Pin -match |
|
Fr 2-1. 85- kfd0230 |
Dc - 67 GHz |
1.25 |
0. 30mm |
