Beskrivelse
Produktintroduktion
Denne terminale stik kan prale af enestående ydeevne . Det kan effektivt transmittere signaler over det ultra - bredt RF -frekvensbånd fra DC ~ 110GHz, beskytte signalintegritet i vid udstrækning og markant reducere signaldæmpning og refleksion . det har fremragende vibration og chokresistens, hvilket gør det muligt for det at håndtere komplekse og barske miljø modstå adskillige indsættelser og fjernelse, hvilket sikrer høje - pålidelighedsforbindelser .
Det udmærker sig i vedligeholdelsesbemærkning, hvilket giver mulighed for ligetil udskiftning og let adskillelse og reparation . med en almindeligt anvendt matchende impedans på 50 ohm, det har et lavt indsættelsestab, effektivt minimering af signalenergitab . det tilbyder en mangfoldat af porttyper, inklusive SMA, 2 {.} 92mm, 2 . 4M, GPO (SMP), GPPO (mini-SMP) osv., Der muliggør fleksibel tilpasning til kravene i forskellige RF-enheder og systemer.
Produktkropstil
Terminalstik har primært en lige gennem design . Ikke desto mindre kommer en undergruppe af disse stik i en 90 graders vinklet konfiguration, der tilbyder fleksibilitet til at opfylde forskellige installationskrav .

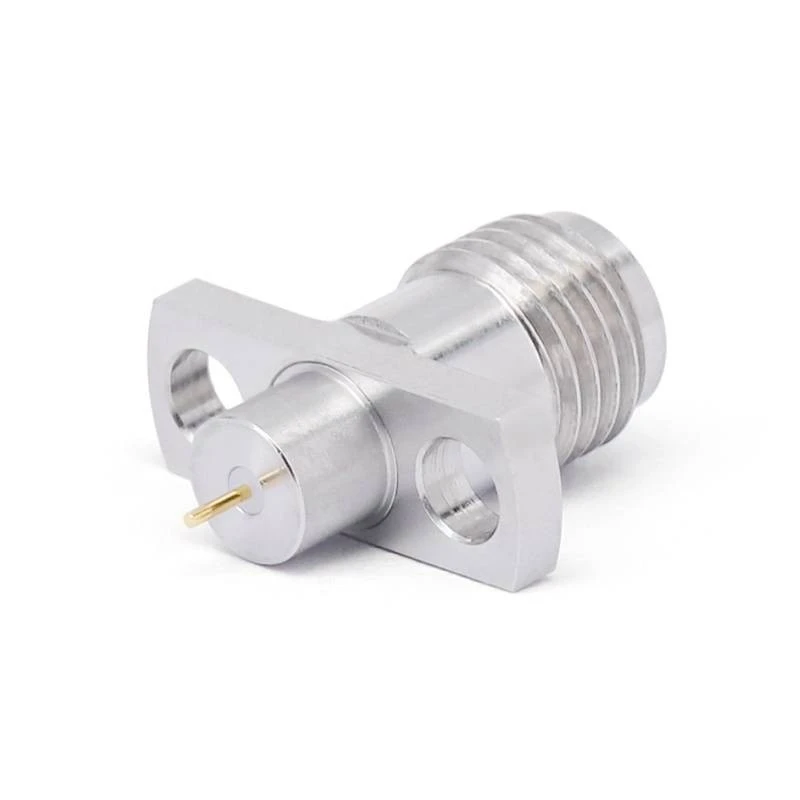

Med hensyn til installation er der en række muligheder tilgængelige . Monteringsflangerne inkluderer både 4 - hul og 2 - hulkonfigurationer, hvilket muliggør sikker tilknytning i forskellige opsætninger . Derudover er terminalstik med eksterne - gevindgrænseflader pålidelige forbindelser og lette installationer {{.}} derudover, terminale forbindelser med eksterne - trådede grænseflader giver pålidelige forbindelser og lette installationer {{{{{{{.}}}}}
Produktapplikation
When it comes to interface with enclosures or cavities, terminal connectors support three distinct transition methods. The air - dielectric wall - penetration method ensures efficient signal transmission with minimal interference. The insulating - dielectric wall - penetration option offers enhanced electrical isolation, suitable for applications requiring strict insulation. The metal - Dielektrisk væg - Penetrationsmetode giver overlegen afskærmning og mekanisk robusthed, ideel til høj - ydeevne og robuste miljøer .
With their outstanding performance, these terminal connectors are widely used in the field of communication infrastructure and are indispensable key components of base stations, satellite communication equipment, and wireless local area network (WLAN) systems. In the transceiver systems of various devices, they can efficiently match with RF components such as antennas and various transceiver modules, ensuring the accurate input and output of RF signals and bidrager til den stabile og effektive drift af hele kommunikationsforbindelsen .
Indkøb FAQ
Produktspecifikationsdata
|
Konfiguration |
|
|
Stikstype |
SMA/3,5 mm/2,92 mm/2,4 mm/1,85 mm/1,0 mm/gppo/gpo |
|
Stikimpedans |
50 ohm |
|
Connector Polarity |
Standard |
|
Stikmonteringsmetode |
Lige/højre vinkel |
|
Vedhæftningsmetode |
Terminal |
|
Materialerinformation |
|
|
Centerkontakt |
Cube guldbelagt |
|
Ydre kontakt |
Messing guldbelagt og rustfrit stål |
|
Legeme |
Messing guldbelagt og rustfrit stål |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttype
| SMA -terminalstik | |||||
 |
 |
||||
|
SKU |
Frekvens |
Pin l |
Pin d |
VSWR |
Installation |
|

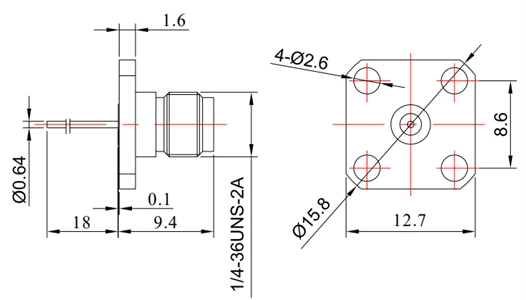

Fr 2- SMA-KFD0110 |
Dc - 26.5 GHz |
18 mm |
0,64 mm |
1.15 |
Skruelåsning |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Kontakt d |
VSWR |
Installation |
|
Fr 2- SMA-KFD0101 |
Dc - 26.5 GHz |
2mm |
0,8 mm |
4mm |
1.15 |
Skruelåsning |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Dielektrisk d |
VSWR |
Installation |
|
Fr 2- SMA-KFD0405A |
Dc - 26.5 GHz |
1,3 mm |
0,4 mm |
3,2 mm |
1.15 |
Skruelåsning |
| SMA -terminalstik | |||||
 |
 |
||||
|
SKU |
Frekvens |
Pin l |
Pin d |
VSWR |
Installation |
|

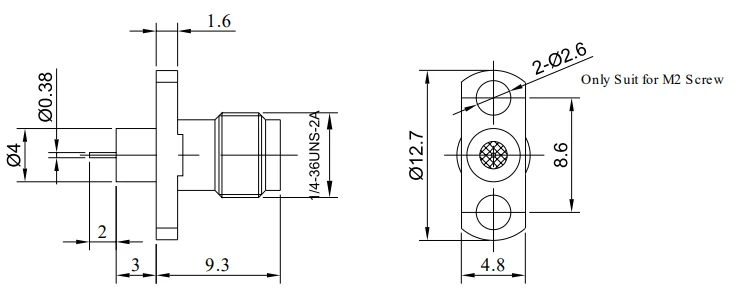

Fr 2- SMA-KFD0702 |
Dc - 26.5 GHz |
2mm |
0,38 mm |
1.15 |
Skruelåsning |
|

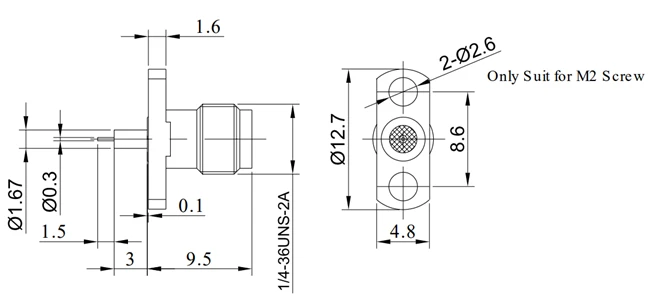

2,92 mm terminalstik |
||||||
|
|
|
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Dielektrisk d |
VSWR |
Installation |
|
Fr 2-2.92- kfd0705 |
Dc - 26.5 GHz |
1,5 mm |
0,30 mm |
1,67 mm |
1.15 |
Skruelåsning |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Kontakt d |
VSWR |
Installation |
|
Fr 2-2.92- kfd0402 |
Dc - 26.5 GHz |
1,5 mm |
0,3 mm |
4mm |
1.15 |
Skruelåsning |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Dielektrisk d |
VSWR |
Installation |
|
Fr 2-2.92- kfd0405 |
Dc - 26.5 GHz |
1,5 mm |
0,3 mm |
1,67 mm |
1.15 |
Skruelåsning |
|
GPO (SMP) & GPPO (mini-SMP) terminalstik |
||||||
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Kontakt d |
VSWR |
Installation |
|
Fr 2- gppo (m) -jd 1- f |
Dc - 65 GHz |
1,8 mm |
0,30 mm |
2,18 mm |
1.32@18GHz |
Lodning |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Skrue |
VSWR |
Installation |
|

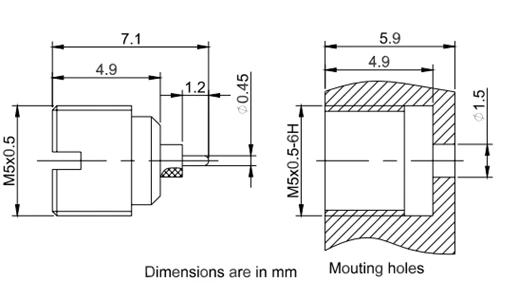

Fr 2- gpo-jyD12g |
Dc - 26.5 GHz |
1,2 mm |
0,45 mm |
M5*0.5 |
1.40 |
Skruetråd |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Skrue |
VSWR |
Installation |
|
Fr 2- gppo-jyd 2- f |
Dc - 40 GHz |
1 mm |
0,3 mm |
M4*0.5_6g |
1.22 |
Skruetråd |
|
GPO (SMP) terminalstik |
||||||
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Skrue |
VSWR |
Installation |
|
Fr 2- gpo-jYD26AG-l |
Dc - 26.5 GHz |
2mm |
0,45 mm |
M5*0.5 |
1.40 |
Skruetråd |
 |
 |
|||||
|
SKU |
Frekvens |
Pin l |
Pin d |
Skrue |
VSWR |
Installation |
|
Fr 2- gpo-jyD26g-l |
Dc - 40 GHz |
2mm |
0,7 mm |
M5*0.5 |
1.43 |
Skruetråd |
