Hvorfor findes 0 db -dæmpere?



Mange RF-ingeniører er måske ikke engang opmærksomme på eksistensen af {{0}} db-dæmpere . Ved første øjekast, 0DB dæmpere kan virke modintuitivt-efter alt, deres navn antyder, at deres primære funktion er at reducere signalt Dæmpning . Her er en detaljeret sammenbrud af deres vigtigste anvendelser:



1. Impedans matching
En af de mest kritiske roller af 0 db -dæmpere er at sikre impedanskonsistens i elektroniske og radiofrekvens (RF) systemer .

Mange elektroniske systemer (såsom RF -sendere, antenner og testudstyr) er designet til at fungere med specifikke karakteristiske impedanser (typisk 50Ω eller 75Ω) . impedans misforhold mellem tilsluttede komponenter kan forårsage signalrefleksioner, som forringer signalintegritet, reducere kraftoverførslerne og kan endda skade følsomme udstyr. 0 db -dB -truator Standardiseret impedans (e . g ., 50Ω) ved deres input- og output -porte . Når de indsættes mellem uoverensstemmende komponenter, "bro" broen ", minimerer refleksioner og sikrer effektiv signaloverførsel uden at ændre signalamplitude {.}}}



2. Mekanisk/interface -tilpasning

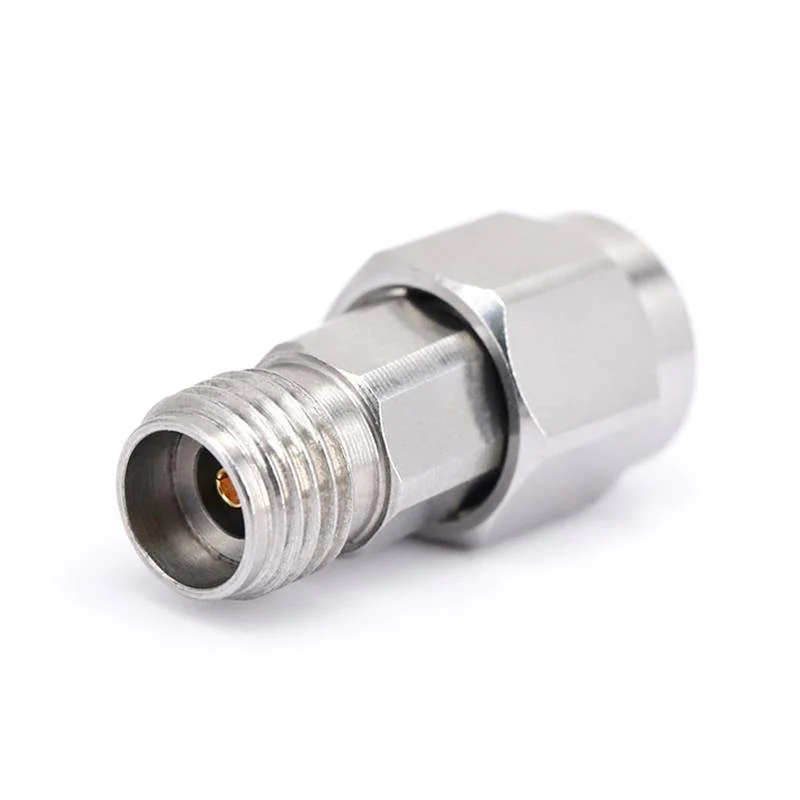

I komplekse systemer bruger komponenter ofte forskellige typer stik (såsom SMA, N-type, BNC) eller fysiske former . 0 db-dæmpere bruges ofte som adaptere til at løse disse inkompatibiliteter .



3. kalibrering og testreference
I RF, mikrobølgeovn og optisk test er præcision afgørende . 0 db -dæmpere tjener som værdifulde kalibreringsværktøjer og referencepunkter: De fungerer som en "kendt standard" i testopsætninger .



4. signalsti konsistens
I systemer, hvor dæmpningskrav ændres dynamisk (såsom kommunikationsnetværk eller radarsystemer), kan 0 db -dæmpere opretholde mekanisk og elektrisk ensartethed i signalkæden:



For example, a system may switch between using a 5 dB attenuator (to reduce strong signals) and requiring no attenuation (to handle weak signals). Inserting a 0 dB attenuator when no attenuation is needed ensures that the physical length, connector loading, and electromagnetic characteristics of the signal path remain exactly the same as when a higher-value attenuator is used, avoiding unexpected Ændringer i signalfase, forsinkelse eller impedans, der kan forstyrre systemets ydeevne .



5. isolering og beskyttelse
Selvom de ikke reducerer signalamplitude, er 0 db -dæmpere normalt integreret med designfunktioner, der giver elektrisk isolering eller beskyttelse: de kan puffere følsomme komponenter (såsom modtagere) fra spændingsspidser eller reflektioner genereret af downstream -enheder (såsom transmittere) {. deres interne kredsløb (e {{{{{{{} g {{{3 {{3} {{{{3} {{{{3} {{{{{3} {{{{3} {{{{3} {{{3} {{{3} {{3 {{3 Resistive netværk) kan dæmpe forbigående signaler eller forhindre skadelig omvendt effekt i at skade opstrømsudstyr . i højfrekvente systemer, selv uden dæmpning, kan de reducere "krydstale" ved at isolere forskellige sektioner af signalstien .



Applikationseksempler

RF -kommunikationssystemer: A 0 db -dæmpning mellem en transceiver og en antenne sikrer 50Ω impedans matching, der maksimerer kraftoverførsel .

Testlaboratorier: A 0 db dæmpning (SMA-til-BNC) bruges til at forbinde en signalgenerator og et oscilloskop, der fungerer som både en interfaceadapter og en kalibreringsreference .

Broadcasting: I videosystemer matcher 75Ω 0 db dæmpere koaksiale kabler til forstærkere, hvilket forhindrer signalreflektioner, der forårsager spøgelse eller forvrængning .



Afslutningsvis er 0 db-dæmpere ikke "ubrugelige"-de er alsidige komponenter, der løser nøgletekniske udfordringer relateret til impedans, forbindelse, kalibrering og systemstabilitet, og deres værdi strækker sig langt ud over signaldæmpningen .
