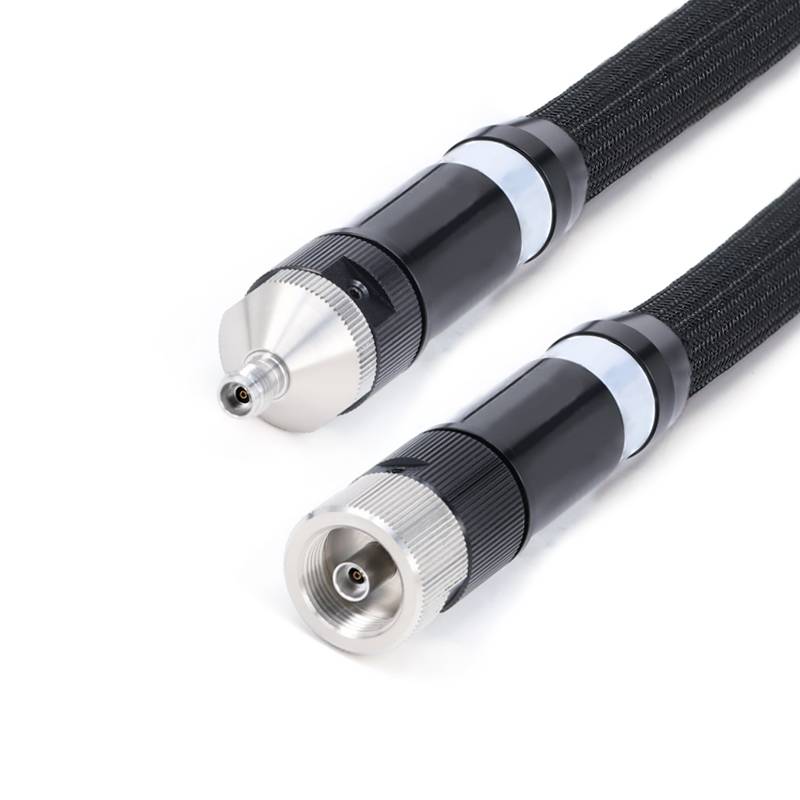

VNA -testkabler

Flexirfs VNA Test Cable Assembly Series er designet til at give kunderne gentagne og præcise vektornetværksanalysator (VNA) måleværdier.

I testscenarierne for Vector Network Analyzers (VNA'er) har sårbarheden af præcisionskoaksiale grænseflader længe været en brancheudfordring. Når traditionelle testkabler udsættes for hyppig tilslutning\/frakobling, bøjning eller mekanisk stress, er de interne strukturer af deres grænseflader-således indre ledere og dielektriske understøtninger-tilbøjelige til at bære, deformation eller nedbrydning af elektrisk ydeevne på grund af stresskoncentration. Dette påvirker direkte testnøjagtighed og kan endda forårsage udstyrsfejl.

Baseret på frekvensklassificering er der:

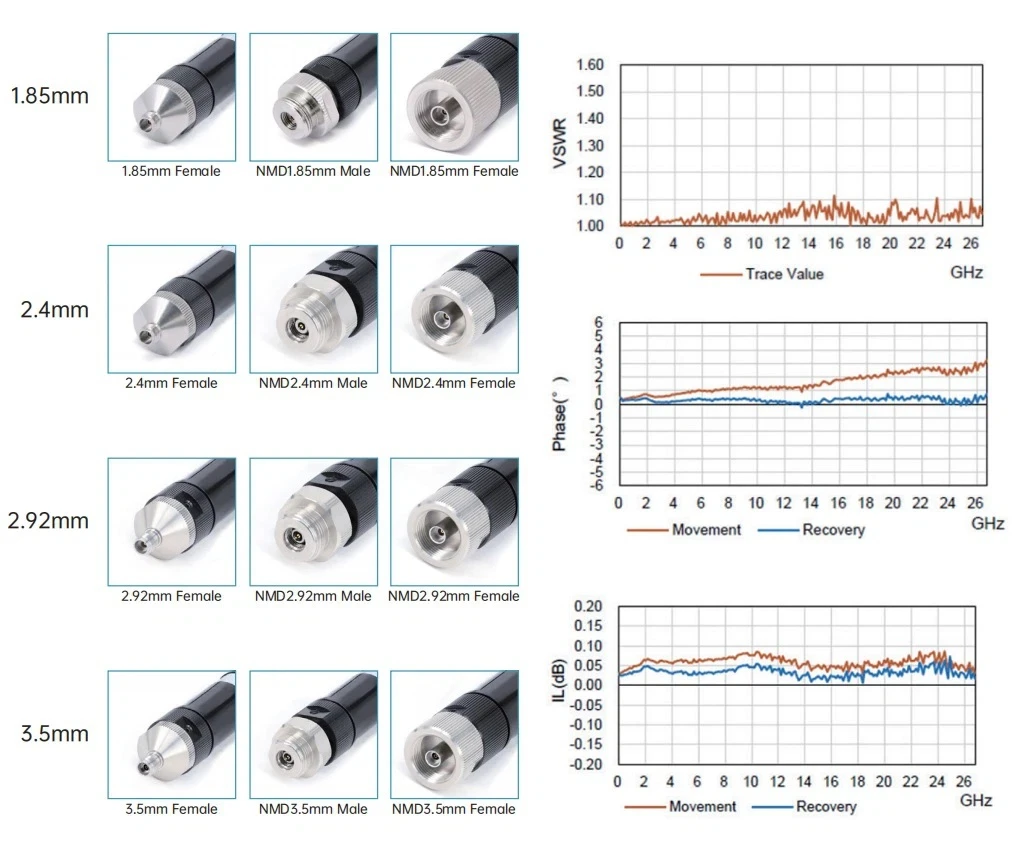

26,5 GHz 3,5 mm interface -kabelenheder, 40 GHz 2,4 mm kabelenheder, 67 GHz 1,85 mm NMD -kabelenheder.

De såkaldte NMD-kabelsamlinger har reglede forstærkede stik til grænsefladerne. Dette design sikrer, at mekanisk stress under brug primært absorberes af de ydre forstærkede strukturelle komponenter, hvilket forhindrer skade på de præcisionskoaksiale grænseflader.

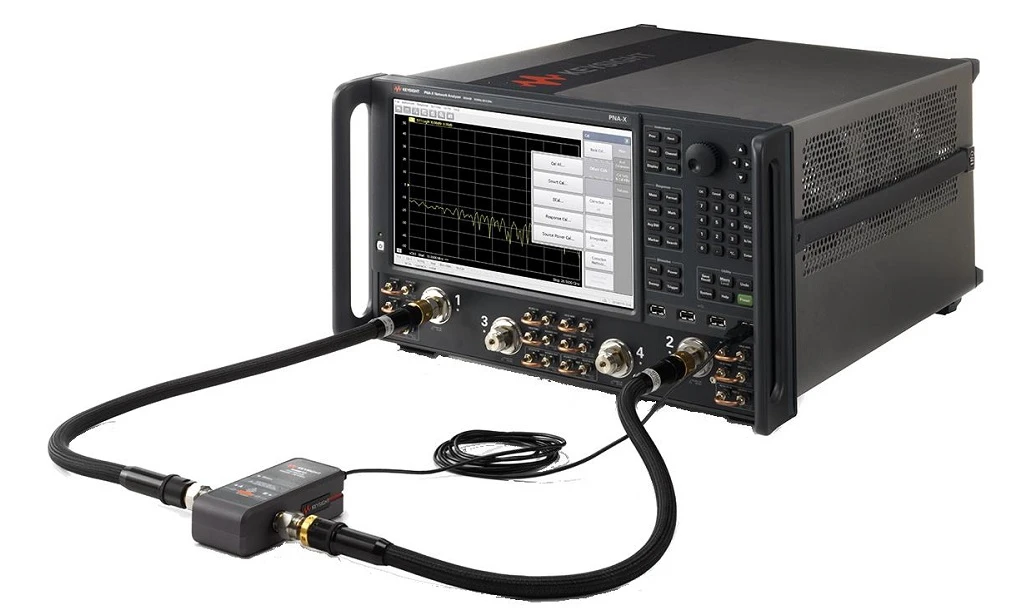

VNA-testkabelsamlinger er højtydende amplitude-og-fase-stable testkabler, der primært bruges i vektornetværksanalysatorer (VNA'er), der dækker et arbejdsfrekvensområde på DC ~ 67GHz. De har bæredygtige og meget gentagne bøjningsegenskaber, hvilket muliggør præcis måling af mikrobølgeelektriske parametre i laboratorier, produktionslinjer, testsystemer og andre scenarier.

1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for kablerne for at blive faset matchet, så send e -mail til os: sales@flexirf.com

Produkttype



VNA -testkabler
Almindelige modeller og tekniske indikatorer
Billede	SKU	Stik 1	Stik 2	Frekvens	Returtab\/VSWR
	Vna -35 f35f -630	3,5 mm NMD hun	3,5 mm kvindelig	Dc -26. 5GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD hun	3,5 mm NMD han	Dc -26. 5GHz	1.30
	Vna -292 f292f -630	2,92 mm NMD hun	2,92 mm kvindelig	Dc -40 GHz	1.30

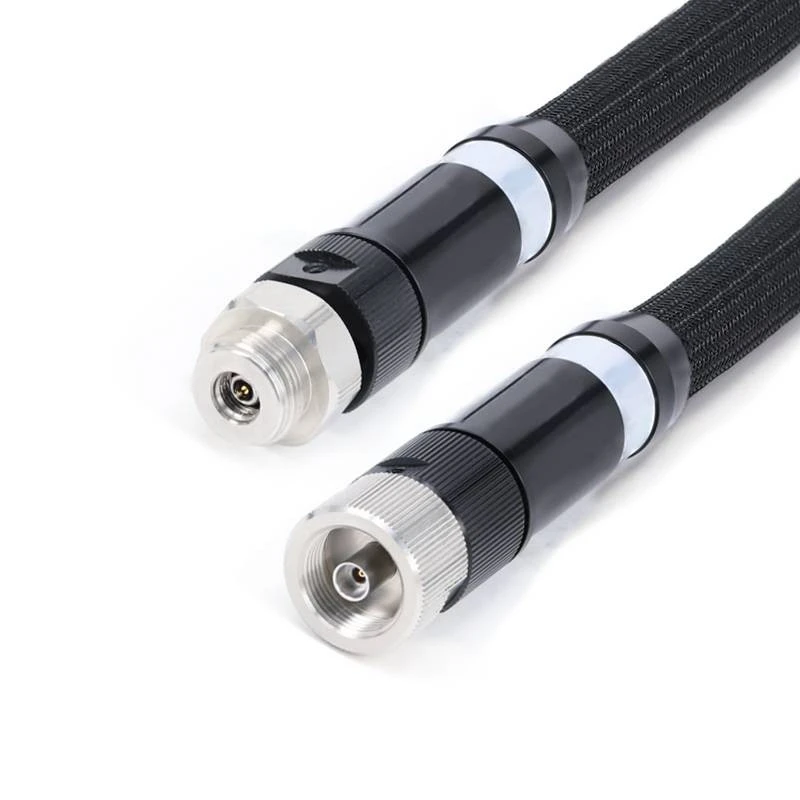

	Vna -292 m292f -630	2,92 mm NMD hun	2,92 mm NMD hun	Dc -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD hun	2,4 mm kvindelig	Dc -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD hun	2,4 mm NMD han	Dc -50 GHz	1.35

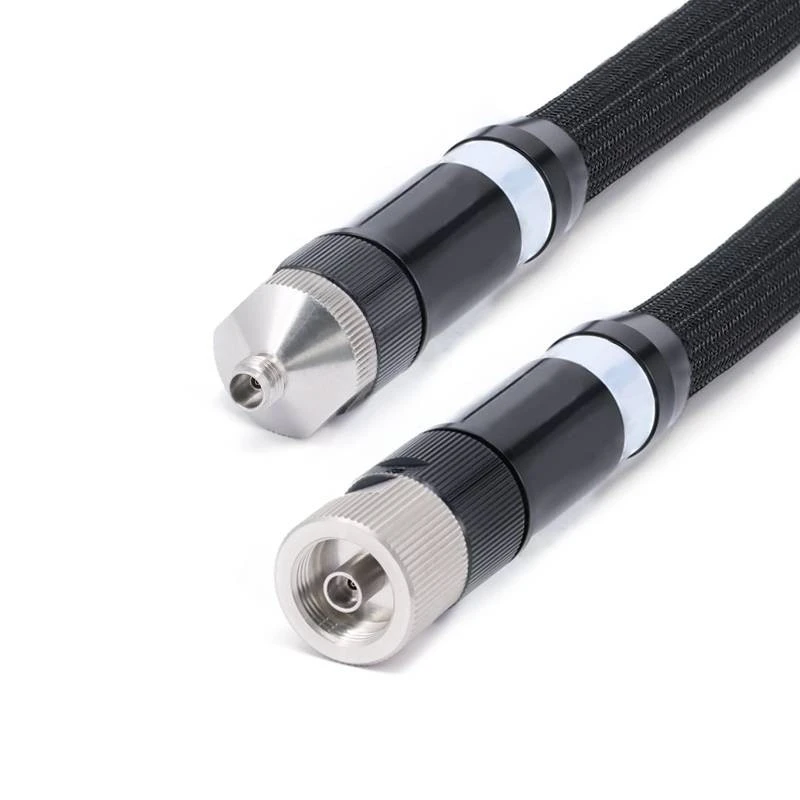

	Vna -185 f185f -630	1,85 mm NMD hun	1,85 mm kvindelig	Dc -67 GHz	1.50

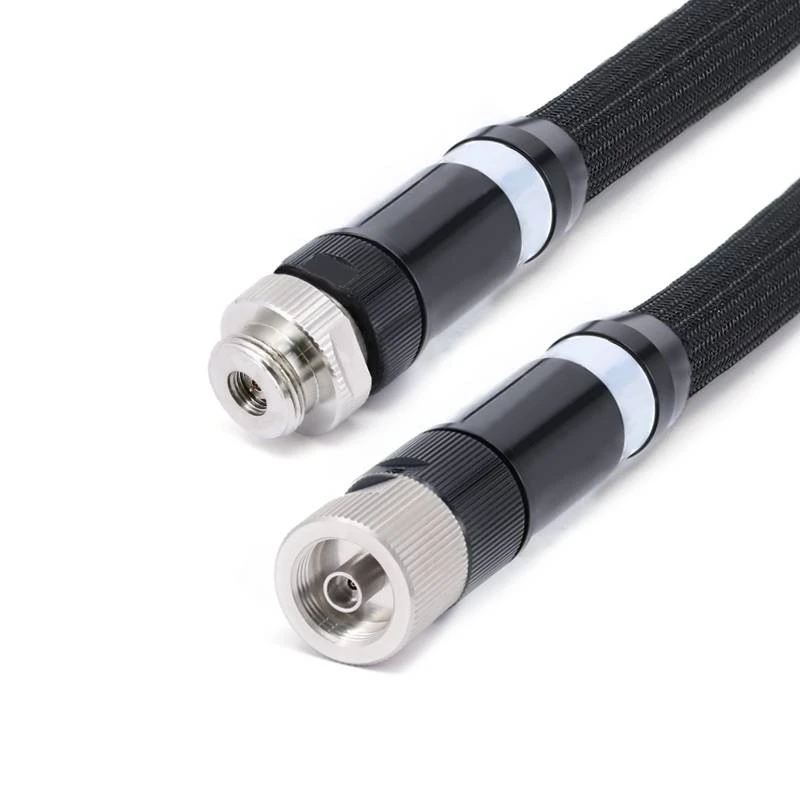

	Vna -185 f185m -630	1,85 mm NMD hun	1,85 mm NMD han	Dc -67 GHz	1.50
