Håndformbare kabelenheder
Håndformbare kabelsamlinger Semi-fleksible coax er en højtydende semi-fleksibel koaksialkabelsamling, der spiller en afgørende rolle i flere felter . Dette produkt er udformet af et professionelt team . med dets fremragende design og pålidelige ydelse, det imødekommer behovene i adskillige industrier . der er forskellige kabel speciale, sådanne 047 " 086 "og 141" .
Beskrivelse
Håndformbare kabelsamlinger Semi-fleksible coax er en højtydende semi-fleksibel koaksialkabelsamling, der spiller en afgørende rolle i flere felter . Dette produkt er udformet af et professionelt team . med dets fremragende design og pålidelige ydelse, det imødekommer behovene i adskillige industrier . der er forskellige kabel speciale, sådanne 047 " 086 "og 141" .

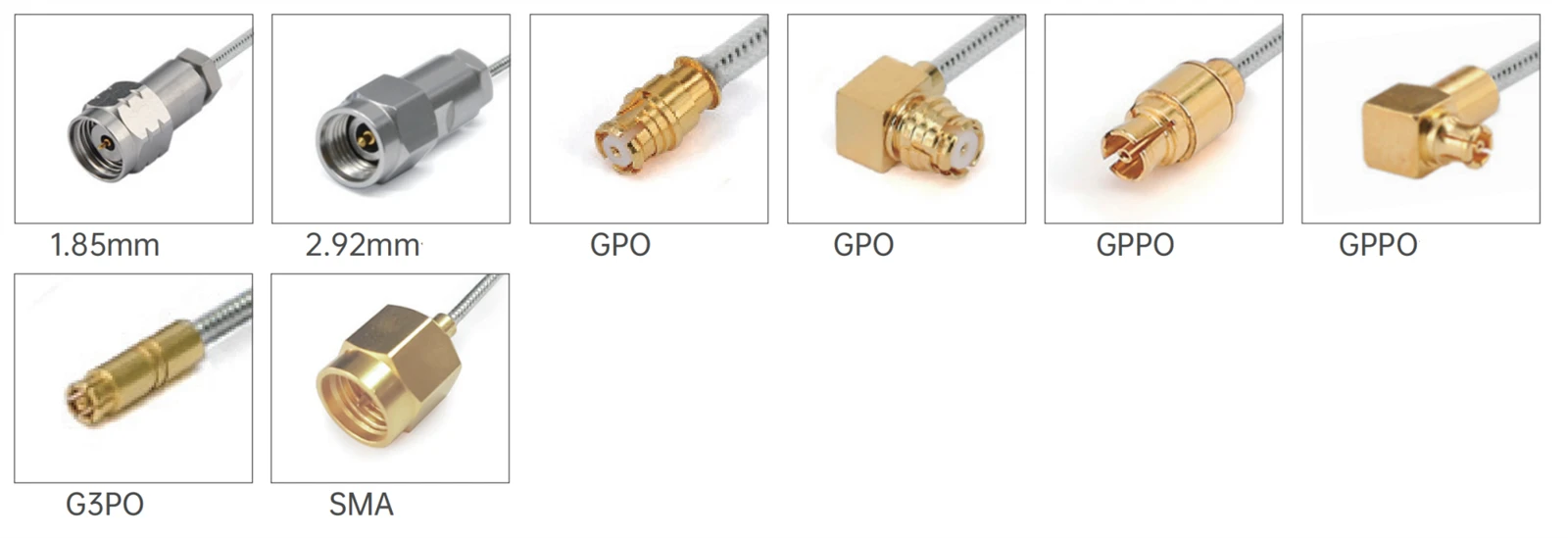

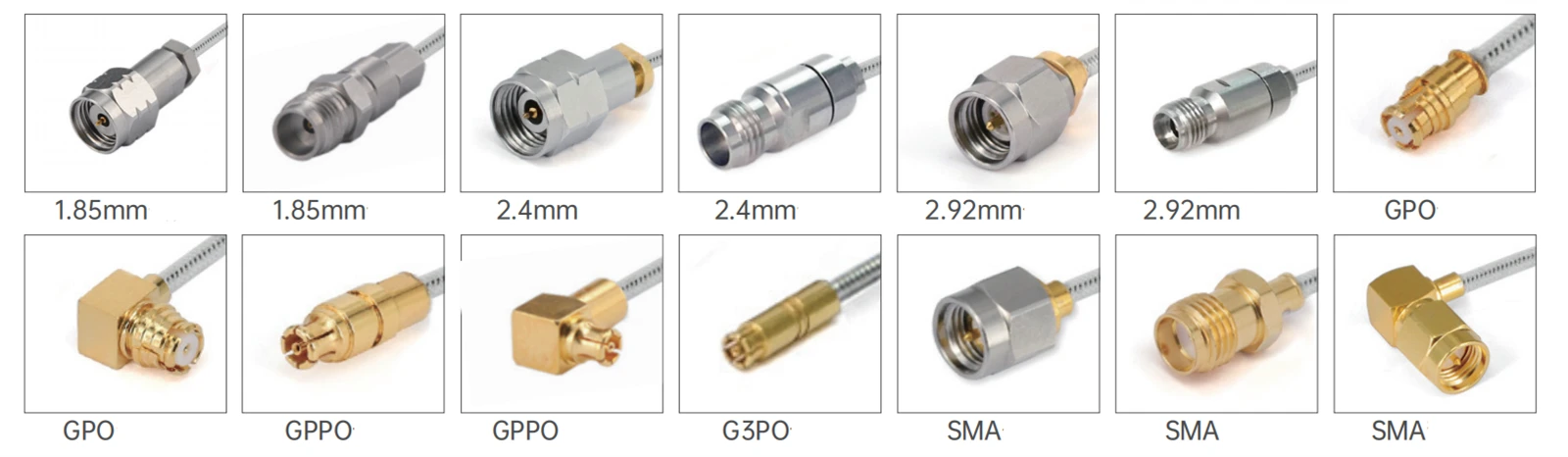

Derudover tilbyder produktet flere indstillinger med hensyn til forbindelsestyper, impedans, polaritet, monteringsmetoder, kontakt- og boligmaterialer . Stikstyperne inkluderer 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, GPPO, MMXP, osv .; Impedansen er 50 ohm, og polariteten er standard. Der er forskellige monteringsmetoder, og kontakterne og husene er lavet af materialer som messingbelagt med guld, beryllium kobberbelagt med guld og passiveret rustfrit stål for at sikre god elektrisk ledningsevne og korrosionsbestandighed.
Produktintroduktion
Der er serier såsom FR701 & FR702/tarm -047- form 047 "-serien og FR711 & FR712/tarm -085- formular 086" -serien . produkter fra forskellige serier varierer i strukturelle dimensioner og elektrisk ydeevne . for eksempel, den indre leder af FR701- og elektrisk dimensioner og elektrisk ydeevne {. for eksempel, den indre leder af FR701-1 FR702/tarm -047- form 047 "-serie er 0 . 29 ± 0 . 0127mm, mens den fra FR711 & FR712/tarm -085- form 086" serie er 0 {. 51 ± 0,0127mm. Tilsvarende dæmpnings- og strømdata leveres til forskellige frekvenser. Der er også flere almindelige modeller og tekniske indikatorer til rådighed for at imødekomme kravene i forskellige applikationsscenarier.
Med hensyn til elektrisk ydeevne er midtlederen sølvbelagt kobberklædt stål, kombineret med en fast PTFE-isolator og en dåse kobbertråd ydre leder . Det har lav kapacitans (95.1pf/m), høj formeringshastighed (70%) og fremragende afskærmningseffektivitet (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Produktapplikation
Due to its characteristics of being bendable and having excellent electrical performance, it is widely used in fields such as communication, electronic devices, and test and measurement. In scenarios like on - site detection of communication networks and troubleshooting of industrial equipment, semi - flexible cables are used as temporary connection cables. They are easy to carry and betjene . De kan hurtigt etablere testforbindelser mellem forskellige enheder, hvilket muliggør effektiv gennemførelse af detektionsarbejde .
Vigtige noter
1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for, at kablerne skal fases matchet, så send e -mail til os: sales@flexirf.com
Produktspecifikationsdata
|
Konfiguration |
|
|
Stik 1 type |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO |
|
Stik 1 Impedans |
50 ohm |
|
Stik 1 Polaritet |
Standard |
|
Stik 2 type |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/ |
|
Stik 2 Impedans |
50 ohm |
|
Stik 2 Polaritet |
Standard |
|
Stikmonteringsmetode |
Ingen |
|
Connector Body Style |
Lige og højre vinkel |
|
Materialerinformation |
|
|
Centerkontakt |
Messing guldbelagt, beryllium kobber guldbelagt |
|
Ydre kontakt |
Messing guldbelagt, beryllium kobber guldbelagt, rustfrit stål passiveret |
|
Legeme |
Messing guldbelagt, beryllium kobberguld, rustfrit stål passiveret |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-40 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
|
Kabelspecifikationer |
|
|
Centerdirigent |
Sølvbelagt kobberweld |
|
Dielektrisk |
Solid ptfe |
|
Jakke |
Ingen eller fep |
|
Kapacitans (PF/M) |
95.1 |
|
Hastighed af forplantning (%) |
70 |
|
Afskærmningseffektivitet |
<-100dB @ 1GHz |
|
Strømhåndtering |
10watt @ 18GHz ved havoverfladen, VSWR1.0 |
Produkttype
| FR701 & FR702/GUT -047- formular 047 "Seriekableenhed | ||||
 |
Strukturmateriale Diameter (MM) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberklædt stål |
0.29±0.0127 |
|
|
2 |
Isolator |
Solid ptfe |
0.94±0.0254 |
|
|
3 |
Ydre leder |
Tinnet kobbertråd |
1.19±0.05 |
|
|
4 |
Jakke |
Fep |
1.6±0.13 |
|
| Dæmpning, strøm (testtilstand ved 20 graders havniveau) | |||||
|
Frekvens (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
Dæmpning (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Power (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Almindelige modeller og tekniske indikatorer
|
|||||
|
Billede |
SKU |
Stik 1 |
Stik 2 |
Freqency |
Returtab/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm hun med 2 hulflange |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm mand |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm mand |
G3PO (SMPS) Kvinde |
Dc -67 GHz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc -67 GHz |
10db |
| FR711 & FR712/tarm -085- formular 086 "Seriekableenhed | ||||
 |
Strukturmateriale Diameter (MM) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberklædt stee |
0.51±0.0127 |
|
|
2 |
Isolator |
Solid ptfe |
1.69±0.0254 |
|
|
3 |
Ydre leder |
Tinnet kobbertråd |
2.2±0.05 |
|
|
4 |
Jakke |
Fep |
2.54 |
|
| Dæmpning, strøm (testtilstand ved 20 graders havniveau) | |||||
|
Frekvens (GHZ) |
0.4 |
1 |
5 |
10 |
18 |
|
Dæmpning (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Power (W) |
253 |
157 |
69 |
47 |
33 |
| Almindelige modeller og tekniske indikatorer |
 |
|
FR712/tarm -085- form-fep (med FEP jakke) |
|||||
|
Billede |
SKU |
Stik 1 |
Stik 2 |
Freqency |
Returtab/VSWR |
|
|
Fr 712- smmsmm-xxx |
SMA Mand |
SMA Mand |
Dc -26.5 GHz |
1.35 |
|
|

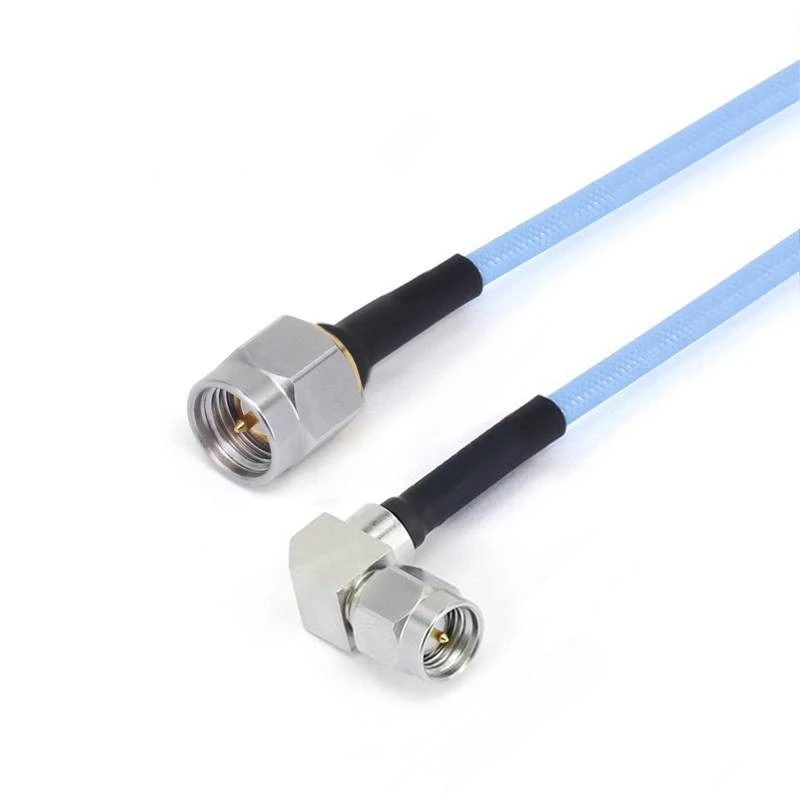

Fr 12- smmsmwm-xxx -18 g |
SMA Mand |
SMA han med højre vinkel |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
SMA han med højre vinkel |
SMA han med højre vinkel |
Dc -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
SMA Mand |
GPO (SMP) kvinde |
Dc -26.5 GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
SMA Mand |
GPO (SMP) kvinde med højre vinkel |
Dc -26.5 GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
SMA Mand |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
SMA Mand |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc -26.5 GHz |
1.40 |
|
|

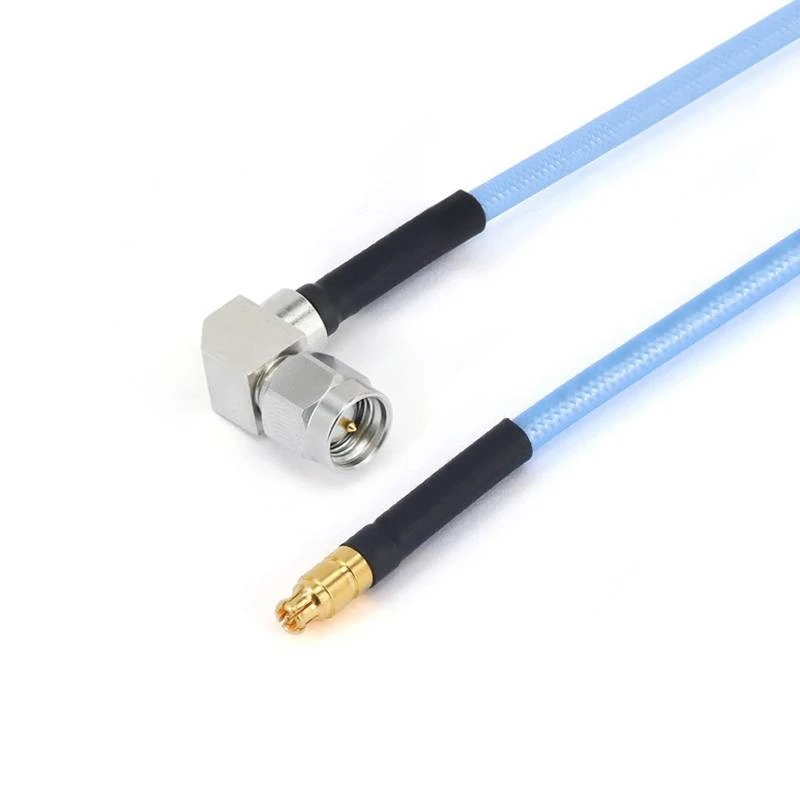

Fr 712- smwmgppf-xxx -18 g |
SMA han med højre vinkel |
GPPO (mini-SMP) kvinde |
Dc -18 GHz |
15db |
|
|

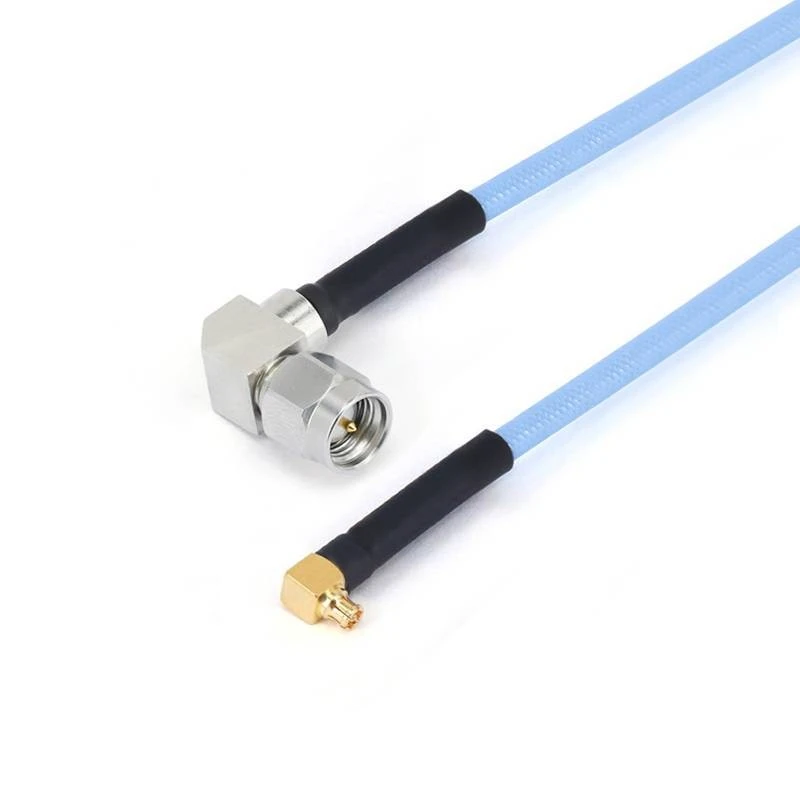

Fr 712- smwmgppwf-xxx -18 g |
SMA han med højre vinkel |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc -18 GHz |
15db |
|
|
Fr 712- smfgpf-xxx |
SMA Kvinde |
GPO (SMP) kvinde |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA -kvinde med 4 hulflange |
GPO (SMP) kvinde |
Dc -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA Kvinde |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA -kvinde med 4 hulflange |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm mand |
2,92 mm mand |
Dc - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm mand |
GPO (SMP) kvinde |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm mand |
GPO (SMP) kvinde med højre vinkel |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm kvindelig |
GPO (SMP) kvinde |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm kvindelig med 4 hulflange |
GPO (SMP) kvinde |
Dc - 40 GHz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm mand |
GPPO (mini-SMP) kvinde |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm mand |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm kvindelig |
GPPO (mini-SMP) kvinde |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm kvindelig med 4 hulflange |
GPPO (mini-SMP) kvinde |
Dc - 40 GHz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm mand |
G3PO (SMPS) Kvinde |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc - 40 GHz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm kvindelig med 4 hulflange |
G3PO (SMPS) Kvinde |
Dc - 40 GHz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm mand |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm kvindelig med 4 hulflange |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
|
FR711/tarm -085- form (uden FEP -jakke) |
|||||
|
Billede |
SKU |
Stik 1 |
Stik 2 |
Freqency |
Returtab/VSWR |
|
|
Fr 711- smmsmm-xxx |
SMA Mand |
SMA Mand |
Dc -26.5 GHz |
1.35 |
 |
Fr 11- smmsmwm-xxx -18 g |
SMA Mand |
SMA han med højre vinkel |
Dc -18 GHz |
1.35 |
|
|

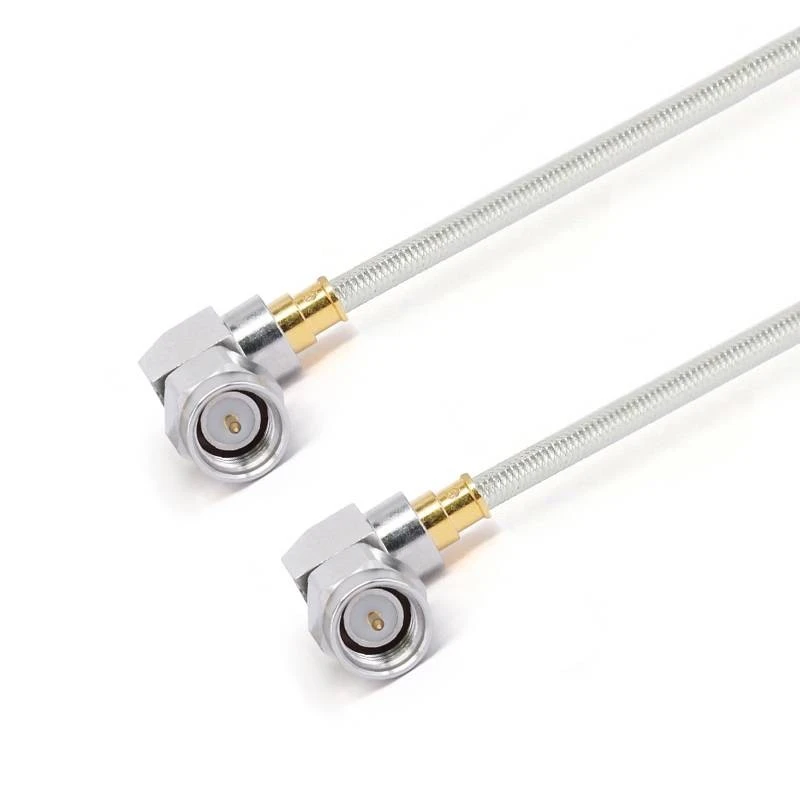

Fr 711- smwmsmwm-xxx -18 g |
SMA han med højre vinkel |
SMA han med højre vinkel |
Dc -18 GHz |
1.40 |
|
|

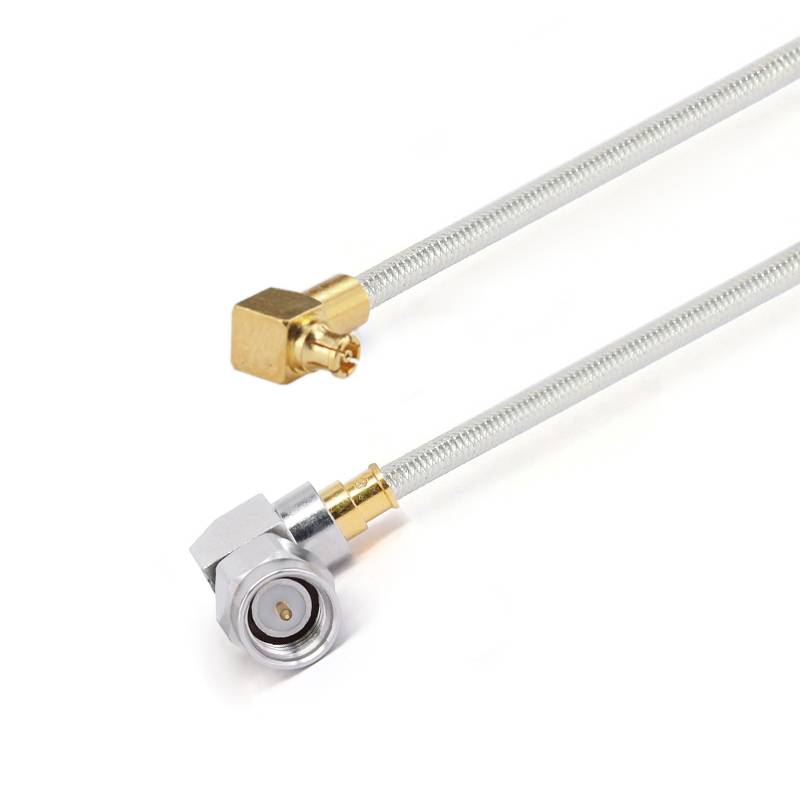

Fr 711- smwmgppwf-xxx -18 g |
SMA han med højre vinkel |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm mand |
MMPX han |
Dc -40 GHz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm mand |
MMPX Kvinde |
Dc -40 GHz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm mand |
MMPX han |
Dc -50 GHz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 mm mand |
MMPX Kvinde |
Dc -50 GHz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm mand |
MMPX han |
Dc -67 GHz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm mand |
MMPX Kvinde |
Dc -67 GHz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm mand |
G3PO (SMPS) Kvinde |
Dc -67 GHz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc -67 GHz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm kvindelig med 4 hulflange |
G3PO (SMPS) Kvinde |
Dc -67 GHz |
10db |
