Semi-rigid cable assemblies are high-performance products widely used in the radio frequency (RF) and microwave fields, capable of meeting a variety of complex connection and signal transmission requirements. The semi-rigid structure allows the cable to maintain a fixed shape. Once installed, it is less likely to shift or deform, ensuring the reliability of connections and the stability of signal Transmission . Derfor er det velegnet til komplekse ledningssystemer med krav til høj stabilitet .

Produktet findes i en lang række modeller . Tag FR710S & FR710/tarm - 085 086 "-serien som et eksempel . Forskellige modeller er egnede til forskellige frekvensområder og enhedsgrænseflader . for eksempel, fr710S -smmsM - xxx -modellen er udstyret med sma male, har en frekvens fra dc fra dc DC TO 26,5 GHz og et returtab/spændingsstående bølgeforhold på 1.30.

Centretkontakten er skabt af guldbelagt messing eller guldbelagt beryllium kobber . For den ydre kontakt kan du vælge mellem guldbelagt messing, guldbelagt beryllium kobber, passiveret rustfrit stål osv. Ptfe . Den centrale leder af kablet er sølvbelagt kobberklædt stål, og det isolerende lag er solid ptfe . Hylsteret kan ikke fremstilles af materiale eller FEP, hvilket sikrer signal transmissionsydelse ydeevne

På grund af deres fremragende ydeevne spiller halvstore kabelforsamlinger en afgørende rolle inden for adskillige felter med strenge krav til signaloverførsel . De er vidt brugt i forskellige brancher, såsom kommunikation, elektronik og rumfart .

Elektronisk krigsførelsesudstyr skal fungere i elektromagnetiske interferensmiljøer med høj intensitet {. Den høje afskærmningseffektivitet og stabil elektrisk ydeevne af semi-vanvittige kabelforsamlinger gør dem til et ideelt valg til interne forbindelser i elektronisk krigsudstyr .

I de komplekse rumfartøjssystemer bruges semi-vanvittige kabelenheder til at forbinde forskellige instrumenter og enheder .

1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for, at kablerne skal fases matchet, så send e -mail til os: sales@flexirf.com

FR710S & FR710/GUT -085 086 "SEAT Semi-Rigid kabelenhed
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	0.51±0.0127
	2	Isolator	Solid ptfe	1.688±0.0254
	3	Ydre leder	Tinnet kobber/kobber	2.2±0.05

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	0.5	1	5	10	20
Dæmpning (DB/M)	0.446	0.640	1.506	2.215	3.29
Power (W)	190.3	133.2	57.2	39.3	26.7
Almindelige modeller og tekniske indikatorer

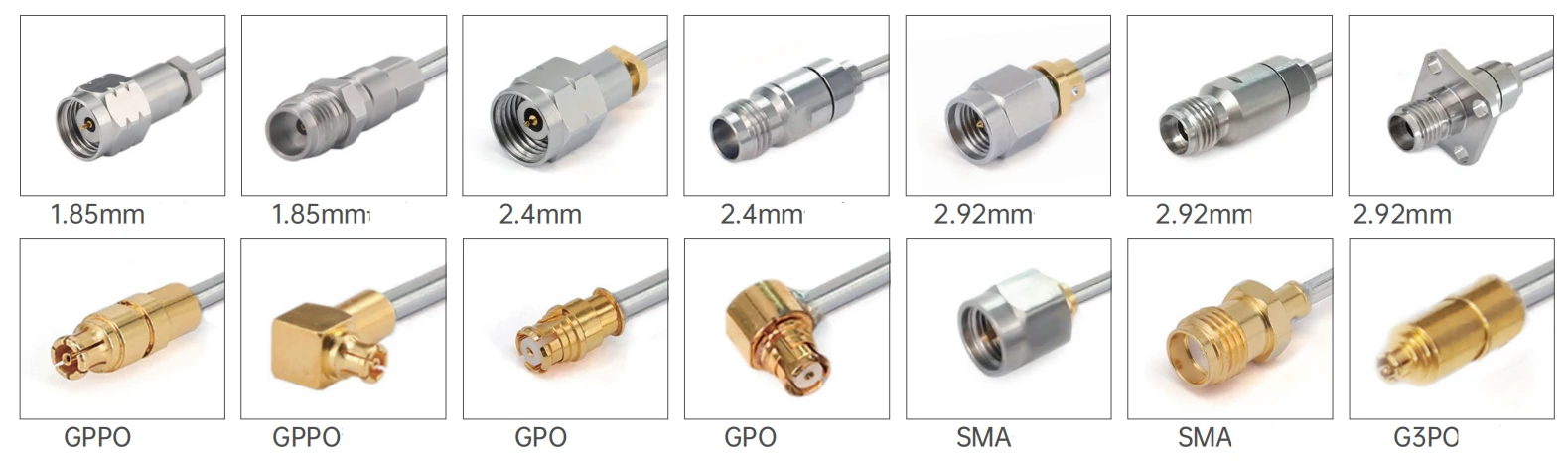

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR

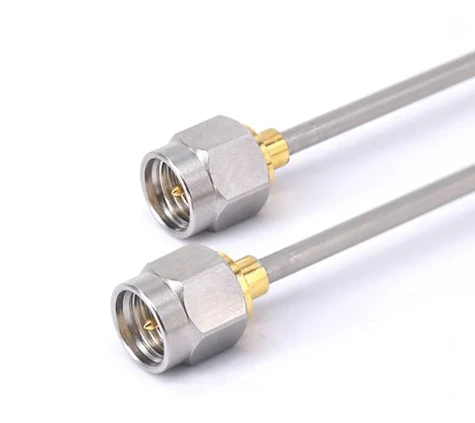

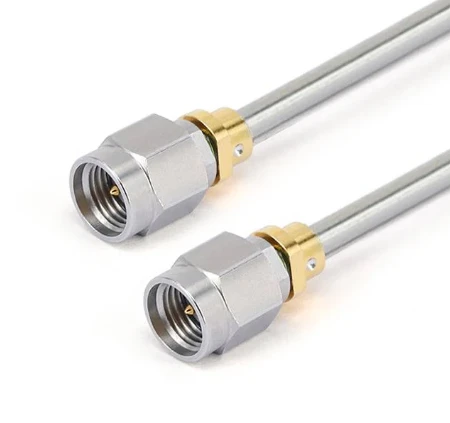

	FR710S-SMMSMM-XXX	SMA Mand	SMA Mand	Dc -26.5 GHz	1.30

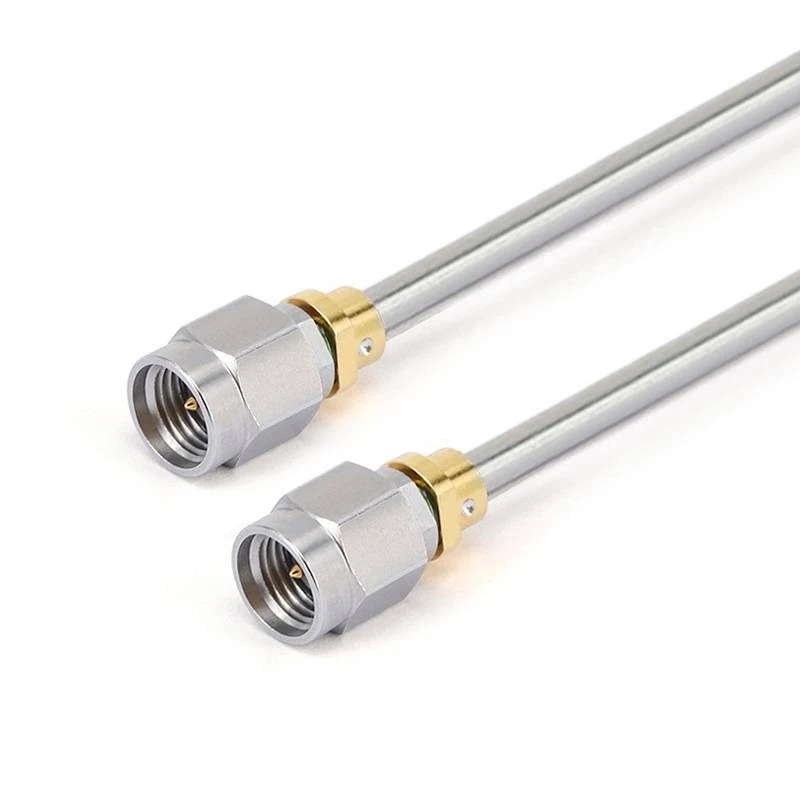

	FR710S -292 M292M-XXX	2,92 mm mand	2,92 mm mand	Dc -40 GHz	1.35

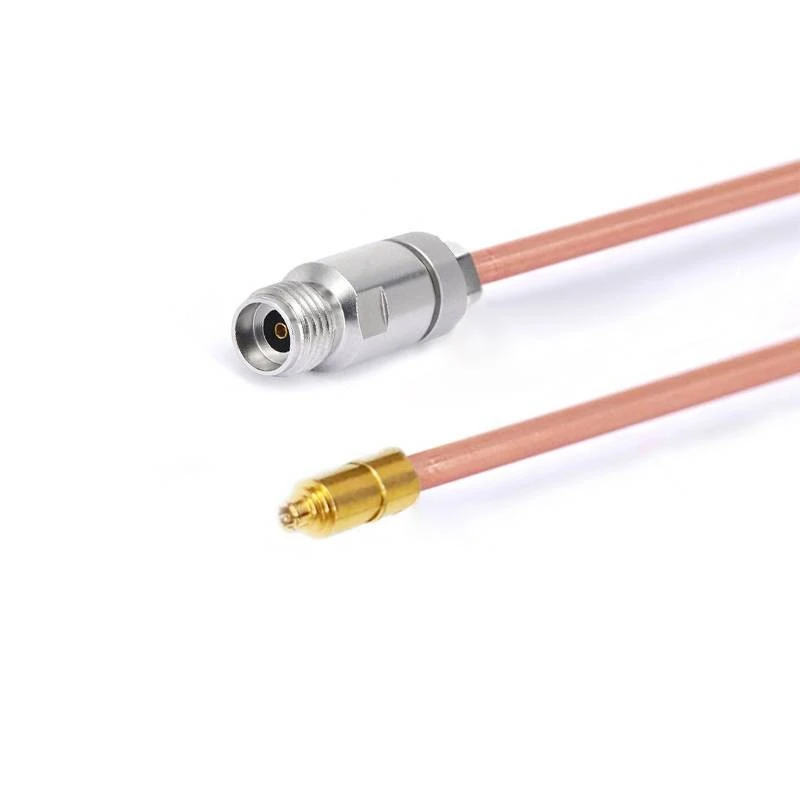

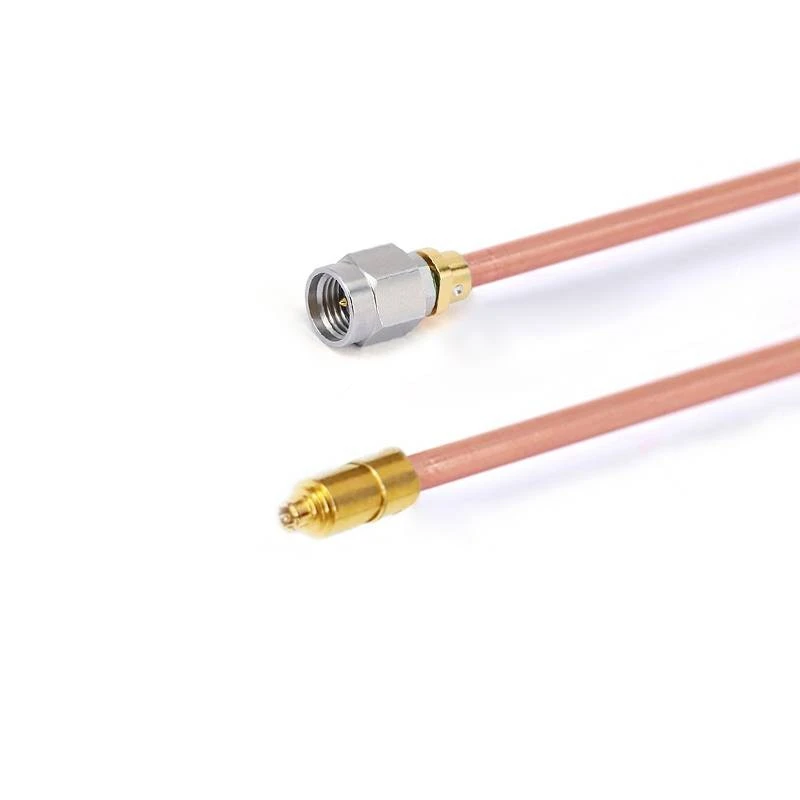

	Fr 710-292 mg3pf-xxx	2,92 mm mand	G3PO (SMPS) Kvinde	Dc -40 GHz	14db

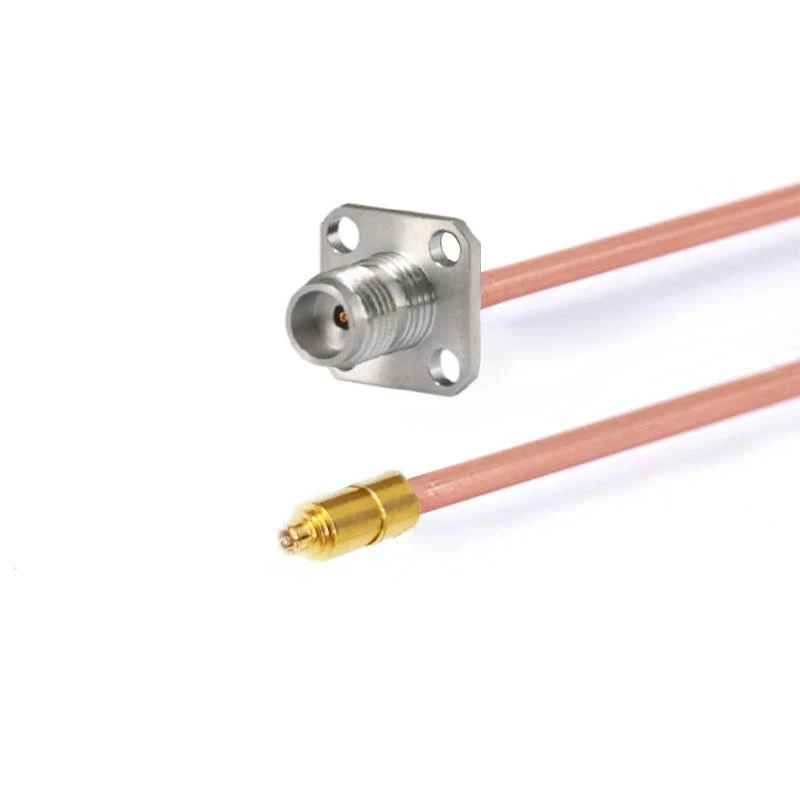

	Fr 710-292 ffg3pf-xxx	2,92 mm mand med 4 hulflange	G3PO (SMPS) Kvinde	Dc -40 GHz	14db
	Fr 710-185 mg3pf-xxx	185 mm mand	G3PO (SMPS) Kvinde	Dc -67 GHz	10db
	Fr 710-185 fg3pf-xxx	185 mm kvinde	G3PO (SMPS) Kvinde	Dc -67 GHz	10db
	Fr 710-185 ffg3pf-xxx	185 mm kvinde med 4 hulflange	G3PO (SMPS) Kvinde	Dc -67 GHz	10db

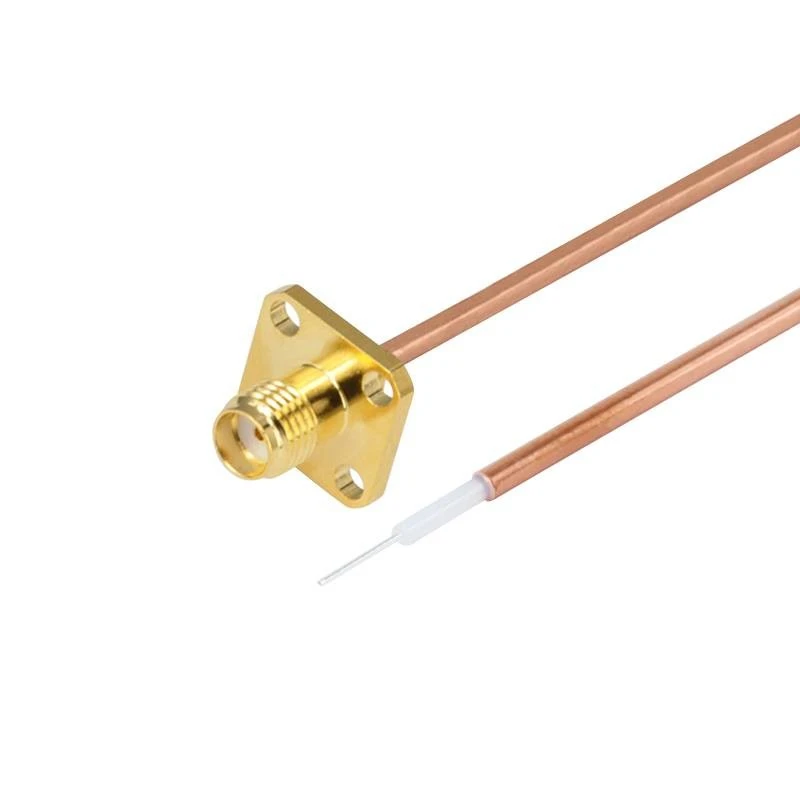

	Fr 710- smff 000- xxx	SMA -kvinde med 4 hulflange	Åben	Dc -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA Kvinde	Åben	Dc -18 GHz	1.30
	Fr 710-292 f 000- xxx	2,92 mm kvindelig	Åben	Dc -40 GHz	1.35

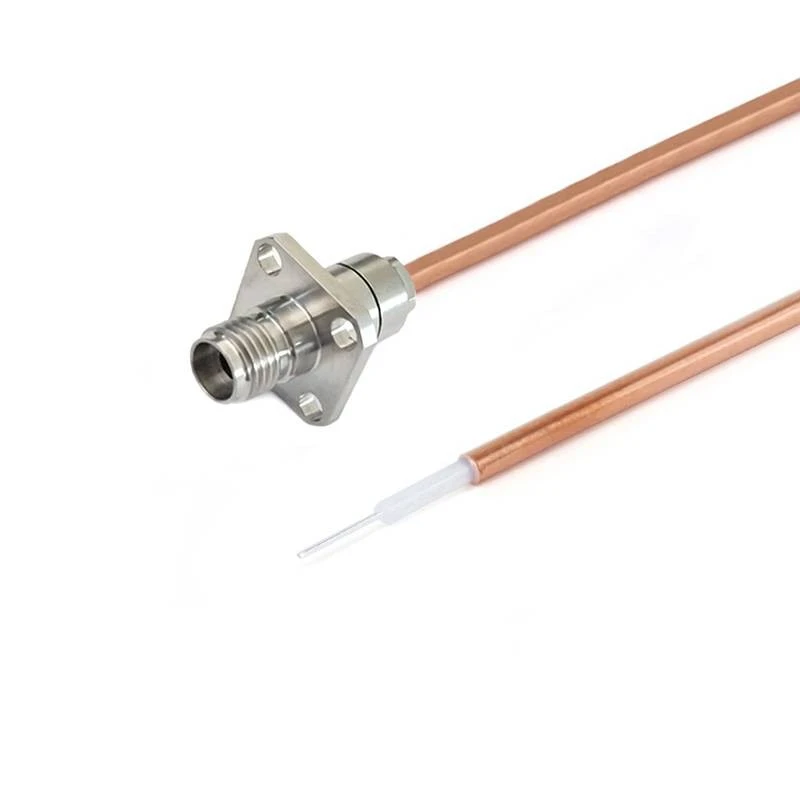

	Fr 710-292 f 000- xxx	2,92 mm kvindelig med 4 hulflange	Åben	Dc -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm kvindelig	Åben	Dc -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm kvindelig	Åben	Dc -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm kvindelig	Åben	Dc -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm kvindelig med 4 hulflange	Åben	Dc -67 GHz	1.50
