Generelle testkabler

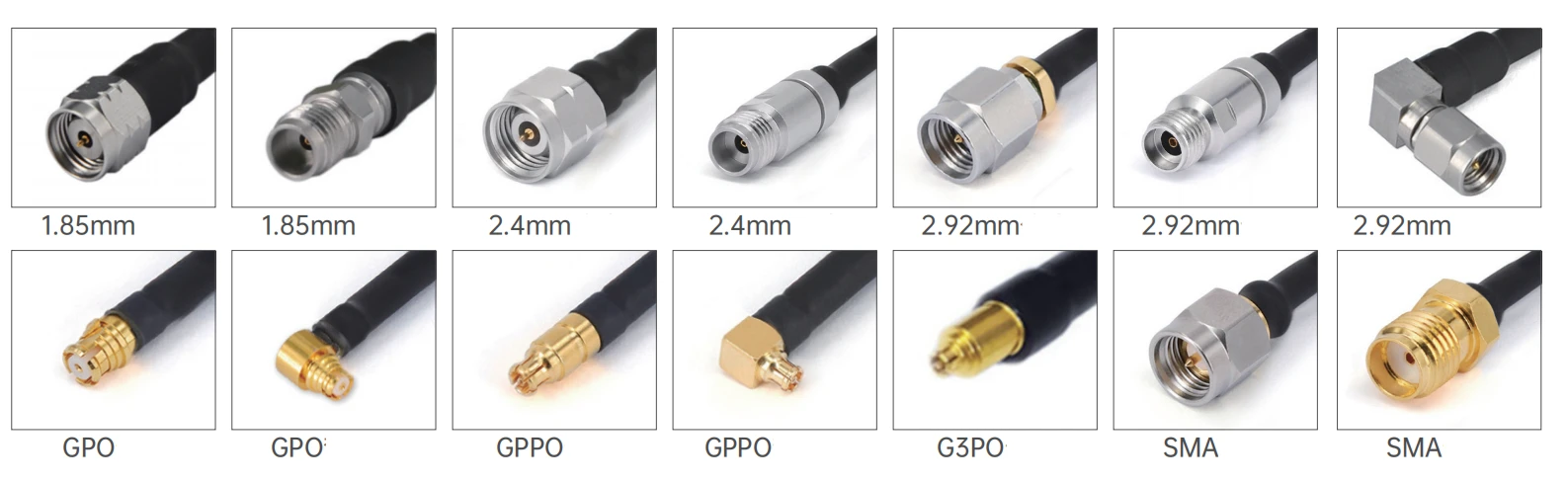

Generelle testkabler er vidt anvendte kabelprodukter inden for felter såsom elektronisk test, med flere egenskaber til at imødekomme forskellige brugskrav . Med hensyn til stik, tilbyder dette kabel forskellige typer stik, inklusive 1 . 85mm, 2 {. 4mm, 2 . 92mm, sma, G3PO og GPO. Alle stik har en impedans på 50 ohm og en standard polaritet. Desuden har stikkene flere installationsmetoder, herunder lige og højre - vinkeltyper, som kan tilpasses fleksibelt til forskellige enhedsgrænseflader.
Produktintroduktion
In terms of material selection, the central contact, external contact, and main body are made of materials such as brass plated with gold, beryllium copper plated with gold, or passivated stainless steel, which have good electrical conductivity and corrosion resistance. The dielectric is made of PEI or PTFE materials to ensure signal transmission performance. The central conductor of the cable is silver - plated copper - clad Stål, isoleringslaget er fast PTFE, afskærmningslaget er sammensat af sølv - forgyldt kobberbånd og kobbertråd, og kappen er lavet af fep -materiale . Dette er ikke kun effektivt afskæringer, der forstyrrer signaler, men har også visse mekaniske styrke og miljøresistens .
Produktapplikation
Under forskning, udvikling, produktion og test af kommunikationsbasestationer, mobiltelefoner, satellitkommunikationsudstyr osv. . kræves generelle - formålstestkabler for at forbinde forskellige testinstrumenter til kommunikationsenheder for at sikre stabil signaloverførsel, for at teste forskellige ydelsesindikatorer, såsom signalstyrke, frekvensegenskaber, transmissionshastighed osv. Bruges til at forbinde signalgeneratorer, spektrumanalysatorer og andet udstyr til præcist at teste radioens frekvensydelse af basestationerne, hvilket sikrer, at basestationerne kan levere stabile og effektive kommunikationstjenester .
Vigtige noter
1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for, at kablerne skal fases matchet, så send e -mail til os: sales@flexirf.com

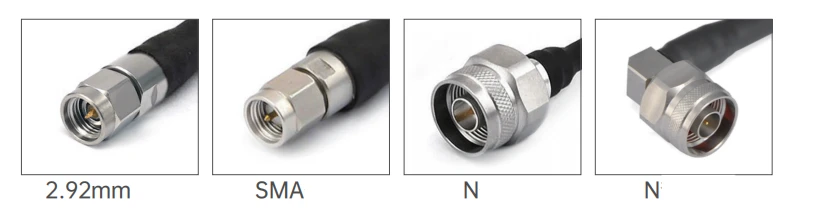

Produktspecifikationsdata
|
Konfiguration |
|
|
Stik 1 type |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Stik 1 Impedans |
50 ohm |
|
Stik 1 Polaritet |
Standard |
|
Stik 2 type |
1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Stik 2 Impedans |
50 ohm |
|
Stik 2 Polaritet |
Standard |
|
Stikmonteringsmetode |
Ingen |
|
Connector Body Style |
Lige og højre vinkel |
|
Materialerinformation |
|
|
Centerkontakt |
Messing guldbelagt, beryllium kobber guldbelagt |
|
Ydre kontakt |
Messing guldbelagt, beryllium kobber guldbelagt, rustfrit stål passiveret |
|
Legeme |
Messing guldbelagt, beryllium kobberguld, rustfrit stål passiveret |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-40 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
|
Kabelspecifikationer |
|
|
Centerdirigent |
Sølvbelagt kobberweld |
|
Dielektrisk |
Solid ptfe |
|
To afskærmning |
Sølvbelagt kobberbånd og ledning |
|
Jakke |
Fep |
|
Kapacitans (PF/M) |
95.1 |
|
Hastighed af forplantning (%) |
70 |
|
Afskærmningseffektivitet |
<-100dB @ 1GHz |
|
Strømhåndtering |
10watt @ 18GHz ved havoverfladen, VSWR1.0 |
Produkttype
| GAF71/RG405SS 405 -serie fleksibel kabelenhed | ||||
 |
Strukturmateriale Diameter (MM) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberklædt stål |
0.51±0.05 |
|
|
2 |
Isolator |
Solid ptfe |
1.63±0.05 |
|
|
3 |
Indre afskærmning |
Sølvbelagt kobberbånd |
1.80±0.05 |
|
|
4 |
Ydre afskærmning |
Sølvbelagt kobbertrådfletning |
2.18±0.05 |
|
|
5 |
jakke |
Fep |
2.54±0.1 |
|
| Dæmpning, strøm (testtilstand ved 20 graders havniveau) | |||||||
|
Frekvens (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dæmpning (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Dæmpning (DB/FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Almindelige modeller og tekniske indikatorer
|
|||||
|
Billede |
SKU |
Stik 1 |
Stik 2 |
Freqency |
Returtab/VSWR |
 |

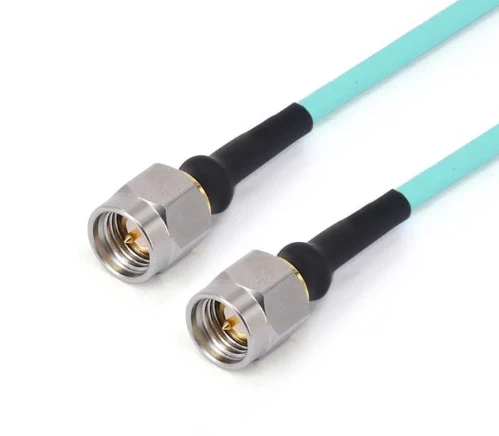

Frf 71- smmsmm-xxx |
SMA Mand |
SMA Mand |
Dc -26.5 GHz |
1.30 |
 |

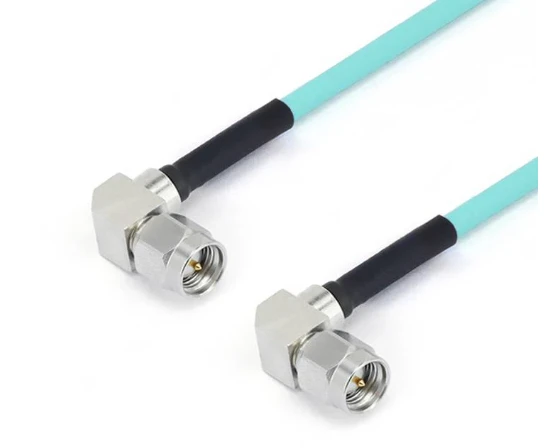

Frf 71- smwmsmwm-xxx -18 g |
SMA han med højre vinkel |
SMA han med højre vinkel |
Dc -18 GHz |
1.30 |
 |

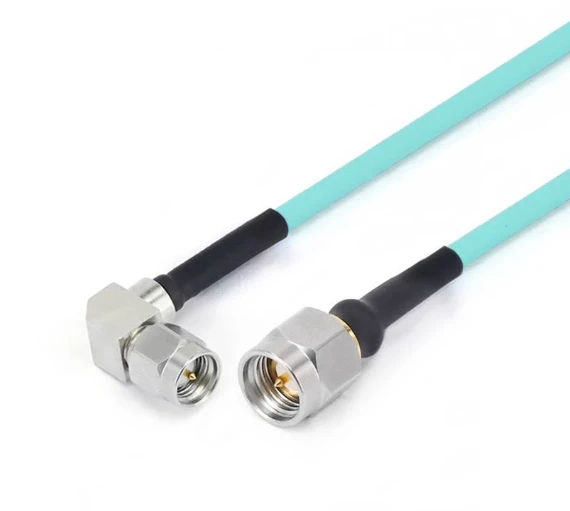

Frf 71- smmsmwm-xxx -18 g |
SMA Mand |
SMA han med højre vinkel |
Dc -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
SMA Mand |
GPO (SMP) kvinde |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
SMA Mand |
GPO (SMP) kvinde med højre vinkel |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA Kvinde |
GPO (SMP) kvinde |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA -kvinde med 4 hulflange |
GPO (SMP) kvinde |
Dc -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
SMA Mand |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
14db |
 |
Frf 71- smmgppwf-xxx |
SMA Mand |
GPPO -kvinde med højre vinkel |
Dc -26.5 GHz |
14db |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA han med højre vinkel |
GPPO (mini-SMP) kvinde |
Dc -18 GHz |
15db |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA han med højre vinkel |
GPPO -kvinde med højre vinkel |
Dc -18 GHz |
15db |
 |
Frf 71- smfgppf-xxx |
SMA Kvinde |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
14db |
 |
Frf 71- smffgppf-xxx |
SMA -kvinde med 4 hulflange |
GPPO (mini-SMP) kvinde |
Dc -26.5 GHz |
14db |
 |
Frf 71-292 m292m-xxx |
2,92 mm mand |
2,92 mm mand |
Dc -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm mand |
GPO (SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm mand |
GPO (SMP) kvinde med højre vinkel |
Dc -40 GHz |
12db |
 |
Frf 71-292 fgpf-xxx |
2,92 mm kvindelig |
GPO (SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm kvindelig med 4 hulflange |
GPO (SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgppf-xxx |
2,92 mm mand |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 fgppf-xxx |
2,92 mm kvindelig |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm kvindelig med 4 hulflange |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm mand |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc -40 GHz |
12db |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm mand |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm kvindelig med 4 hulflange |
G3PO (SMPS) Kvinde |
Dc -40 GHz |
14db |
 |
Frf 71-24 m24m-xxx |
2,4 mm mand |
2,4 mm mand |
Dc -50 GHz |
14db |
 |
Frf 71-24 fgpf-xxx |
2,4 mm kvindelig |
GPO (SMP) kvinde |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgpf -100 |
2,4 mm hun med 4 hulflange |
GPO (SMP) kvinde |
Dc -40 GHz |
12db |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm mand |
GPO (SMP) kvinde med højre vinkel |
Dc -40 GHz |
10db |
 |
Frf 71-24 mgppf-xxx |
2,4 mm mand |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
12db |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm mand |
GPPO (mini-SMP) kvinde med højre vinkel |
Dc -40 GHz |
10db |
 |
Frf 71-24 fgppf-xxx |
2,4 mm kvindelig |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
12db |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm hun med 4 hulflange |
GPPO (mini-SMP) kvinde |
Dc -40 GHz |
12db |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm mand |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm kvindelig |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm med 4 hulflange |
G3PO (SMPS) Kvinde |
Dc - 67 GHz |
10db |
|
GAF72/RG402SS 402 -serie fleksibel kabelenhed |
||||||
|
Strukturmateriale Diameter (MM) |
||||||
 |
1 |
Indre leder |
Sølvbelagt kobberklædt stål |
0.92±0.05 |
||
|
2 |
Isolator |
Solid ptfe |
2.97±0.05 |
|||
|
3 |
Indre afskærmning |
Sølvbelagt kobberbånd |
3.25±0.05 |
|||
|
4 |
Ydre afskærmning |
Sølvbelagt kobbertrådfletning |
3.58±0.1 |
|||
|
5 |
jakke |
Fep |
4.12±0.13 |
|||
| Dæmpning, strøm (testtilstand ved 20 graders havniveau) | |||||||
|
Frekvens (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Dæmpning (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Dæmpning (DB/FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Almindelige modeller og tekniske indikatorer
|
|||||
|
Billede |
SKU |
Stik 1 |
Stik 2 |
Freqency |
Returtab/VSWR |
|
|
Frf 72- smmsmm-xxx |
SMA Mand |
SMA Mand |
Dc -26.5 GHz |
1.30 |
|
|

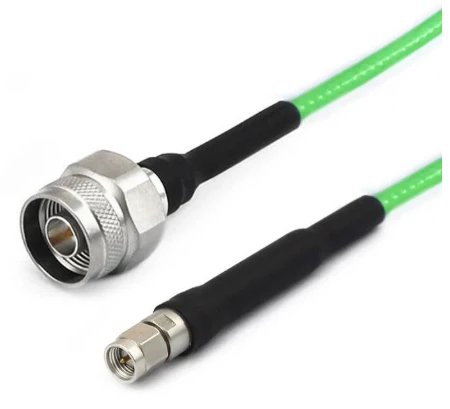

Frf 72- nmsmm-xxx |
N mand |
SMA Mand |
Dc -18 GHz |
1.25 |
|
|

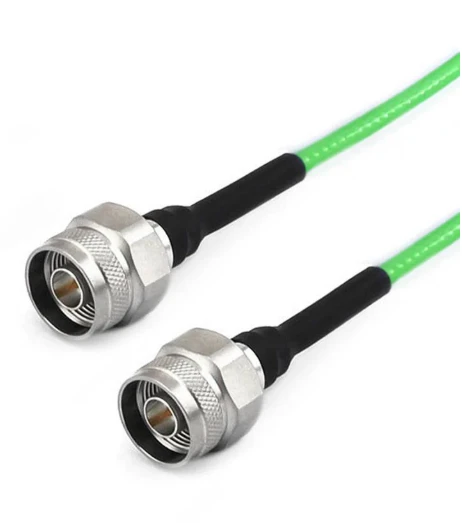

Frf 72- nmnm-xxx |
N mand |
N mand |
Dc -18 GHz |
1.25 |
