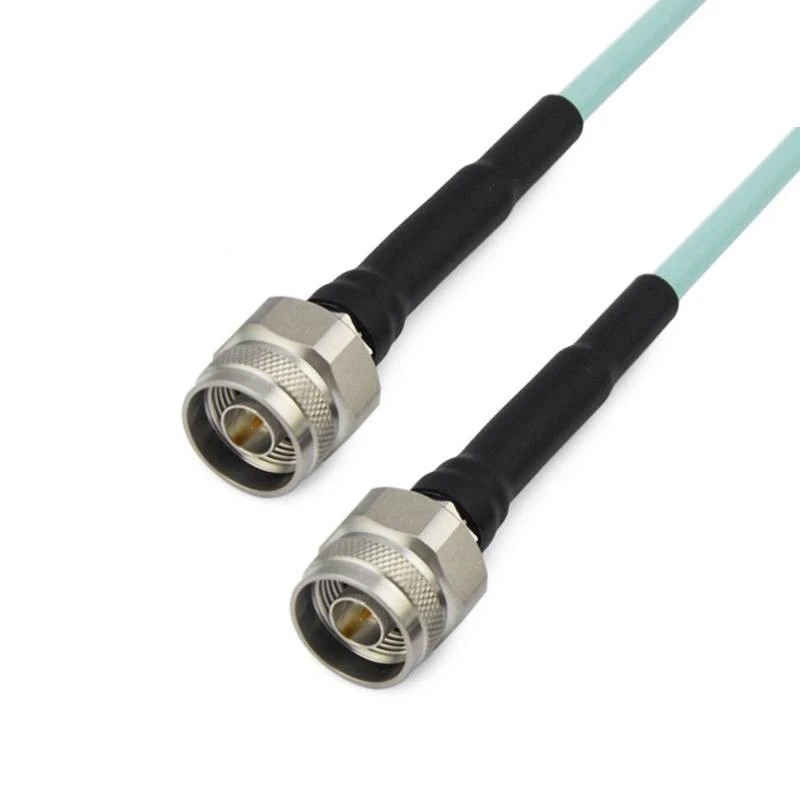

gaa3-nmnm-xxx-1
gaa3-tncmtncm-xxx-1

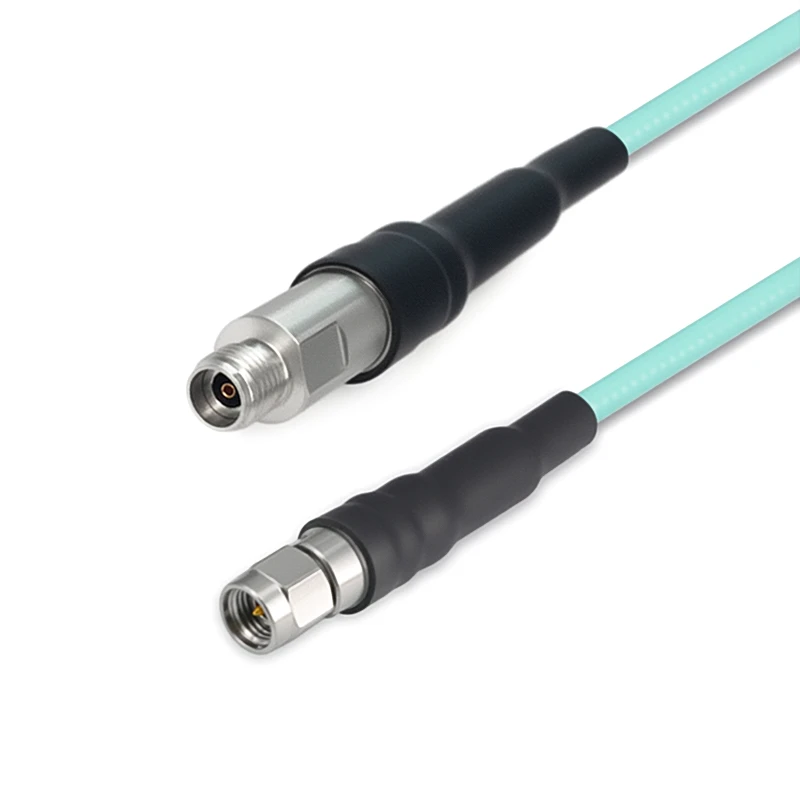

gau1-292m292f-xxx-1

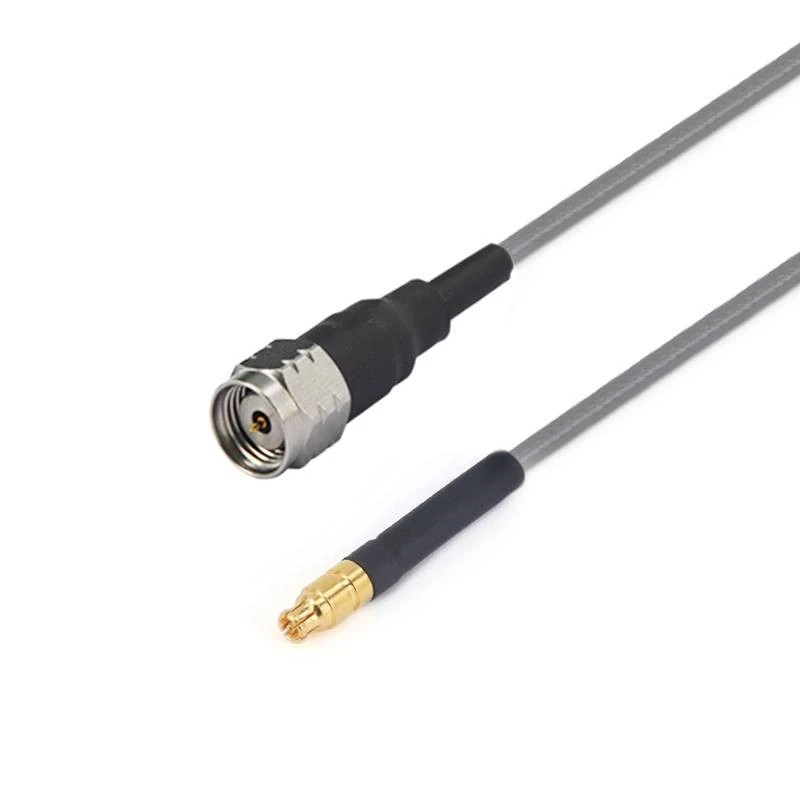

gau2-185mgppf-xxx-7

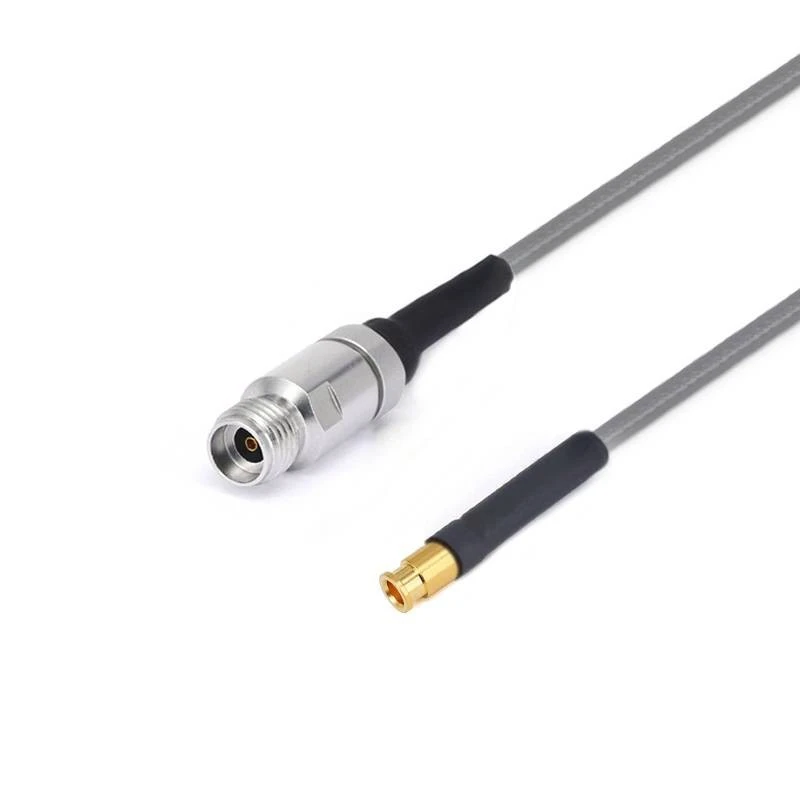

gau2-292fmmpxf--1
gau2-292mgpwf-xxx-1

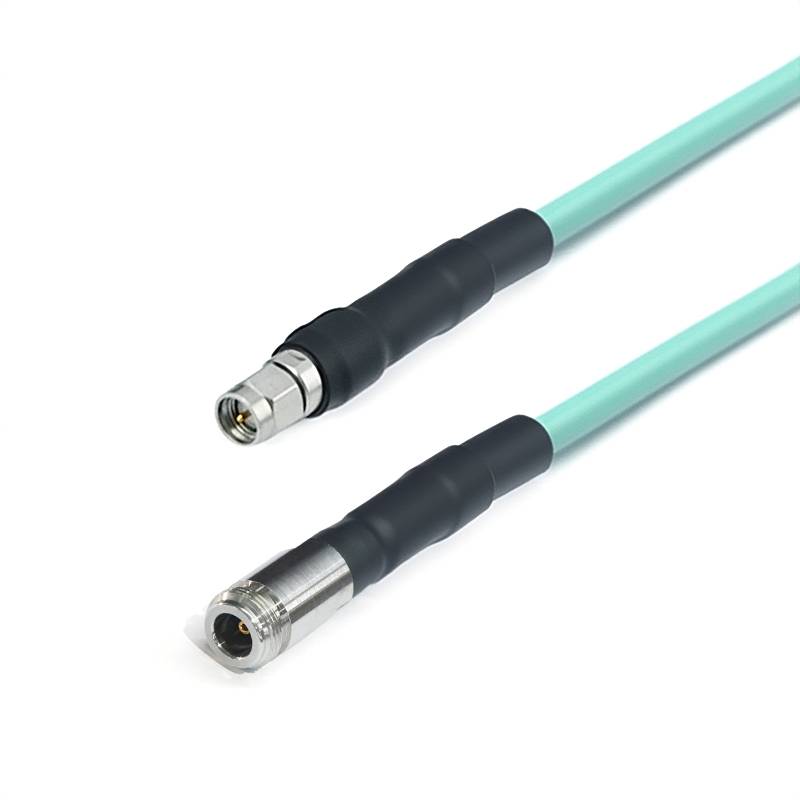

Lavt tabsfase stabile serier

I nutidens skærefelter som kommunikation, elektronisk test og måling er stabiliteten af signaloverførsel og lavt tabsegenskaber blevet kernefaktorer, der bestemmer systemernes ydelse, og de relevante krav bliver stadig strengere .

Send forespørgsel

Beskrivelse

Produktintroduktion

In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for opnå præcis og effektiv signaloverførsel .

Produktstrukturfunktioner

Fremragende lavt -tabsegenskaber:

De udviser ekstremt fremragende lavtabspræstationer under forskellige frekvensbetingelser ., der tager FRU1/GT147A -modellen (40 GHz) som et eksempel, selv i et højt frekvensmiljø på op til 40 GHz, er dens dæmpning kun 2 . 85 dB pr. Meter.

Fremragende fasestabilitet:

De har meget stabile faseegenskaber . for eksempel, når FRU1/GT147A fungerer ved en frekvens på 10 GHz, kan dens mekaniske fasestabilitet nå 10 GHz/3 -grader; Når frekvensen er 18 GHz, kan den nå 18 GHz/5 grader . En sådan stabil fase kan effektivt undertrykke fase -svingninger under signaltransmission, stort set undgå signalforvrængning og interferens forårsaget af ustabile faser . til kommunikationssystem Systemer .

Bred frekvensdækning:

Produkterne har et bredt frekvensdækningsområde, der spænder fra jævnstrøm (DC) til 110 GHz . Forskellige modeller af kabelenheder kan tilpasses nøjagtigt til forskellige frekvensområder for at imødekomme forskellige applikationskrav .

Produktapplikation

In microwave anechoic chamber testing, they connect test equipment and devices under test, and their stable signal transmission characteristics ensure the accuracy and reliability of test results. As key connecting components in instruments such as network analyzers and spectrum analyzers, they guarantee the precise measurement of weak signals by the instruments, providing strong support for the research and development of electronic products and quality inspection.

Vigtige noter

1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for, at kablerne skal fases matchet, så send e -mail til os: sales@flexirf.com

Produktspecifikationsdata

Konfiguration

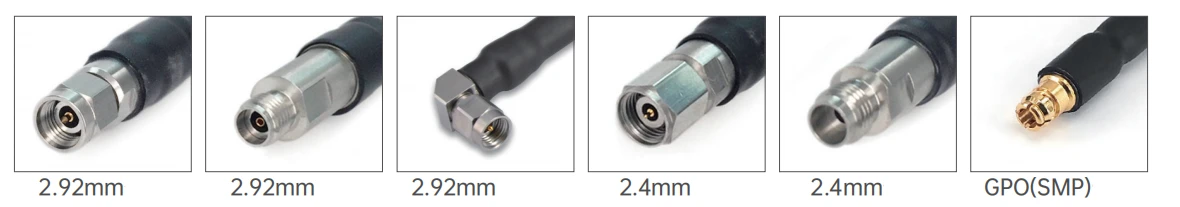

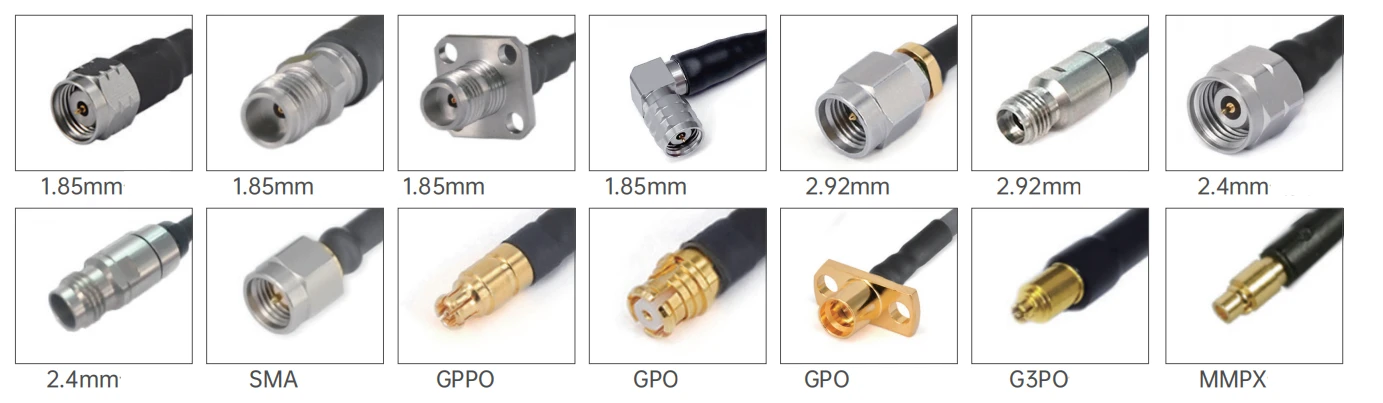

Stik 1 type	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N/TNC
Stik 1 Impedans	50 ohm
Stik 1 Polaritet	Standard
Stik 2 type	1,85 mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N/TNC
Stik 2 Impedans	50 ohm
Stik 2 Polaritet	Standard
Stikmonteringsmetode	Ingen
Connector Body Style	Lige og højre vinkel
Materialerinformation
Centerkontakt	Messing guldbelagt, beryllium kobber guldbelagt
Ydre kontakt	Messing guldbelagt, beryllium kobber guldbelagt, rustfrit stål passiveret
Legeme	Messing guldbelagt, beryllium kobberguld, rustfrit stål passiveret
Dielektrisk	PEI/PTFE
Miljødata
Temperaturområde	-40 grad til +165 grad
2011/65/EU (ROHS)	Kompatibel

Produkttype

FRU1/GT147A Lavt tab stabil fasekabelsamling (40 GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	0.91±0.05
	2	Isolator	Solid ptfe	2.69±0.05
	3	Indre afskærmning	Sølvbelagt kobberbånd	2.86±0.05
	4	Ydre afskærmning	Sølvbelagt kobbertrådfletning	3.28±0.05
	5	jakke	Fep	3.73±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	1	10	18	26.5	40
Dæmpning (DB/M)	0.39	1.31	1.81	2.23	2.85
Power (W)	380	120	90	75	65

Elektriske og mekaniske egenskaber
Frekvens (GHz)	Impedans (Ω)	Transmissionshastighed	Kapacitans	Afskærmning	Driftstemperatur rækkevidde	Minimum bøjningsradius	Mekanisk Fase stabilitet
40	50	77%	86 pf/m	>100db	-65 grad ~ +165 grad	6,35 mm	10 GHz/3 grader 18 GHz/5 grader
Almindelige modeller og tekniske indikatorer

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR

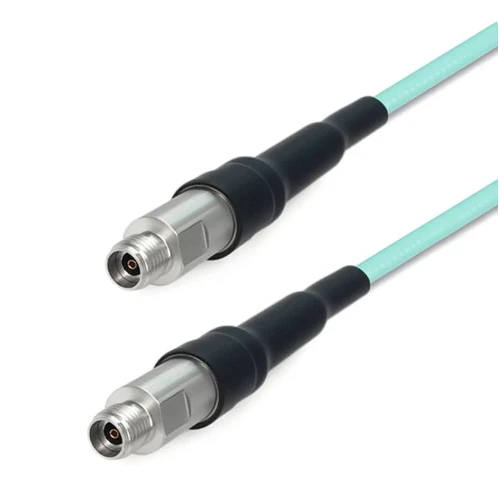

	Fru 1-292 f292f-xxx	2,92 mm kvindelig	2,92 mm kvindelig	Dc -40 GHz	1.44
	Fru 1-292 m292m-xxx	2,92 mm mand	2,92 mm mand	Dc -40 GHz	1.44
	Fru 1-292 m292f-xxx	2,92 mm mand	2,92 mm kvindelig	Dc -40 GHz	1.44

FRU2/GT3506 Lavtab Stabil fasekabelsamling (65 GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	0.51±0.05
	2	Isolator	Solid ptfe	1.38±0.05
	3	Indre afskærmning	Sølvbelagt kobberbånd	1.58±0.05
	4	Ydre afskærmning	Sølvbelagt kobbertrådfletning	1.90±0.05
	5	jakke	Fep	2.20±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	1	3	6	10	12	16	18	26.5	40	67
Dæmpning (DB/M)	63.7	111.9	160.4	209.87	231.1	269.5	287.1	354	444	593.2
Power (W)	55	32	22	17	15	13	12	10	8	6

Elektriske og mekaniske egenskaber
Frekvens (GHZ	Impedans (ω)	Transmissionshastighed	Kapacitans	Afskærmning	Driftstemperatur rækkevidde	Minimum bøjningsradius	Dielektrisk modstå spænding
67GHz	50Ω	82%	94pf/m	>90db	-55 grad ~ +125 grad	11mm	800v@DC
Almindelige modeller og tekniske indikatorer

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR
	Fru 2- smmsmm-xxx	SMA Mand	SMA Mand	Dc -26.5 GHz	1.30
	Fru 2- smmgpf-xxx	SMA Mand	GPO (SMP) kvinde	Dc -26.5 GHz	1.35
	Fru 2- smmgpwf-xxx	SMA Mand	GPO (SMP) kvinde med højre vinkel	Dc -26.5 GHz	12db
	Fru 2- smmgppf-xxx	SMA Mand	GPPO (mini-SMP) kvinde	Dc -26.5 GHz	13db
	Fru 2- smmgppwf-xxx	SMA Mand	GPPO (mini-SMP) kvinde med højre vinkel	Dc -26.5 GHz	12db
	Fru 2- smffgpf-xxx	SMA -kvinde med 4 hulflange	GPO (SMP) kvinde	Dc -18 GHz	1.30
	Fru 2- smffgppf-xxx	SMA -kvinde med 4 hulflange	GPPO (mini-SMP) kvinde	Dc -18 GHz	16db
	Fru 2-292 m292m-xxx	2,92 mm mand	2,92 mm mand	Dc -40 GHz	1.35
	Fru 2-292 mgpf-xxx	2,92 mm mand	GPO (SMP) kvinde	Dc -40 GHz	14db

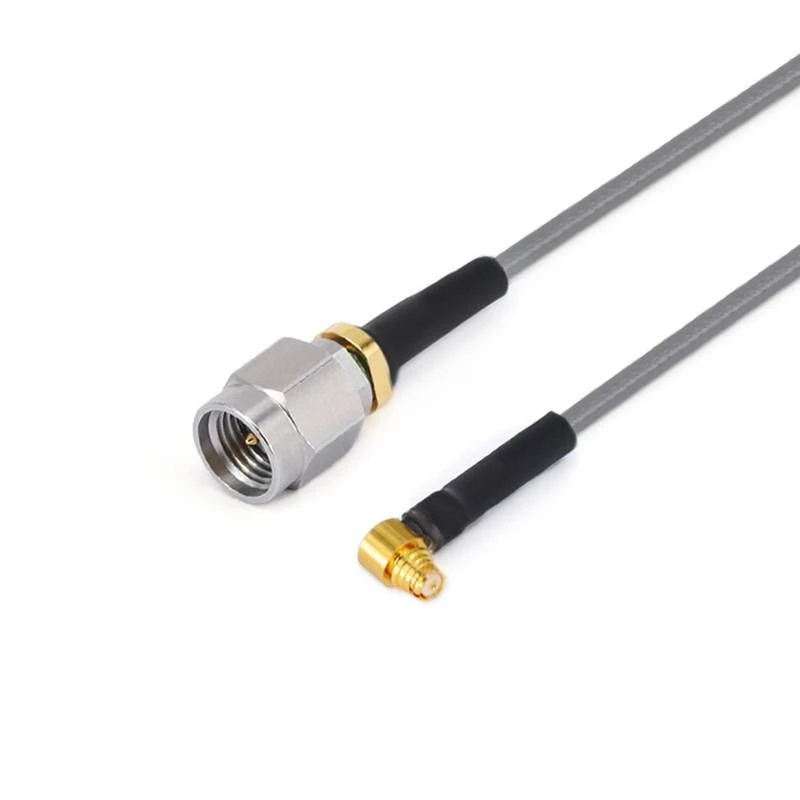

	Fru 2-292 mgpwf-xxx	2,92 mm mand	GPO (SMP) kvinde med højre vinkel	Dc -40 GHz	12db
	Fru 2-292 mmmpxm-xxx	2,92 mm mand	MMPX han	Dc -40 GHz	14db
	Fru 2-292 mmmpxf-xxx	2,92 mm mand	MMPX Kvinde	Dc -40 GHz	14db
	Fru 2-292 mg3pf-xxx	2,92 mm mand	G3PO (SMPS) Kvinde	Dc -40 GHz	14db
	Fru 2-292 mgppwf-xxx	2,92 mm mand	GPPO (mini-SMP) kvinde med højre vinkel	Dc -40 GHz	12db
	Fru 2-292 m24m-xxx	2,92 mm mand	2,4 mm mand	Dc -40 GHz	1.35
	Fru 2-292 mgppf-xxx	2,92 mm mand	GPPO (mini-SMP) kvinde	Dc -40 GHz	14db
	Fru 2-292 fg3pf-xxx	2,92 mm kvindelig	G3PO (SMPS) Kvinde	Dc -40 GHz	14db
	Fru 2-292 ffg3pf-xxx	2,92 mm kvindelig med 4 hulflange	G3PO (SMPS) Kvinde	Dc -40 GHz	14db
	Fru 2-292 fmmpxm-xxx	2,92 mm kvindelig	MMPX han	Dc -40 GHz	14db
	Fru 2-292 ffmmpxm-xxx	2,92 mm kvindelig med 4 hulflange	MMPX han	Dc -40 GHz	14db
	Fru 2-292 ffgpf-xxx	2,92 mm kvindelig med 4 hulflange	GPO (SMP) kvinde	Dc -40 GHz	14db
	Fru 2-24 m24m-xxx	2,4 mm mand	2,4 mm mand	Dc -50 GHz	1.44
	Fru 2-24 mgpf-xxx	2,4 mm mand	GPO (SMP) kvinde	Dc -40 GHz	14db
	Fru 2-24 mgpwf-xxx	2,4 mm mand	GPO (SMP) kvinde med højre vinkel	Dc -40 GHz	12db
	Fru 2-24 mmmpxm-xxx	2,4 mm mand	MMPX han	Dc -50 GHz	10db
	Fru 2-24 mmmpxm-xxx	2,4 mm mand	MMPX han	Dc -50 GHz	10db
	Fru 2-24 mgppf-xxx	2,4 mm mand	GPPO (mini-SMP) kvinde	Dc -50 GHz	10db
	Fru 2-24 mgppwf-xxx	2,4 mm mand	GPPO (mini-SMP) kvinde med højre vinkel	Dc -50 GHz	10db
	Fru 2-24 ffgpf-xxx	2,4 mm hun med 4 hulflange	GPO (SMP) kvinde	Dc -50 GHz	10db
	Fru 2-24 ffgppf-xxx	2,4 mm hun med 4 hulflange	GPPO (mini-SMP) kvinde	Dc -50 GHz	10db
	Fru 2-185 mgppf-xxx	1,85 mm mand	GPPO (mini-SMP) kvinde	Dc -67 GHz	10db
	Fru 2-185 wmgppf-xxx	1,85 mm mand med højre vinkel	GPPO (mini-SMP) kvinde	Dc -67 GHz	10db
	Fru 2-185 mg3pf-xxx	1,85 mm mand	G3PO (SMPS) Kvinde	Dc -67 GHz	10db
	Fru 2-185 mmmpxm-xxx	1,85 mm mand	MMPX han	Dc -67 GHz	10db
	Fru 2-185 mmmpxf-xxx	1,85 mm mand	MMPX Kvinde	Dc -67 GHz	10db
	Fru 2-185 fgppf-xxx	1,85 mm kvindelig	GPPO (mini-SMP) kvinde	Dc -67 GHz	10db
	Fru 2-185 ffgppf-xxx	1,85 mm kvindelig med 4 hulflange	GPPO (mini-SMP) kvinde	Dc -67 GHz	10db
	Fru 2-185 fg3pf-xxx	1,85 mm kvindelig	G3PO (SMPS) Kvinde	Dc -67 GHz	10db
	Fru 2-185 ffg3pf-xxx	1,85 mm kvindelig med 4 hulflange	GPPO (mini-SMP) kvinde	Dc -67 GHz	10db
	Fru 2-185 fmmpxm-xxx	1,85 mm kvindelig	MMPX han	Dc -67 GHz	10db
	Fru 2-185 fmmpxf-xxx	1,85 mm kvindelig	MMPX Kvinde	Dc -67 GHz	10db

FRU3/GT3507 Lavtab Stabil fasekabelsamling (40 GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	0.91±0.05
	2	Isolator	Solid ptfe	2.69±0.05
	3	Indre afskærmning	Sølvbelagt kobberbånd	2.86±0.05
	4	Ydre afskærmning	Sølvbelagt kobbertrådfletning	3.28±0.05
	5	jakke	Fep	3.73±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	1	10	18	26.5	40
Dæmpning (DB/M)	0.39	1.31	1.81	2.23	2.85
Power (W)	380	120	90	75	65

Elektriske og mekaniske egenskaber
Frekvens (GHZ)	Impedans (ω)	Transmissionshastighed	Kapacitans	Afskærmning	Driftstemperatur rækkevidde	Minimum bøjningsradius	Mekanisk Fase stabilitet
40	50	85%	86 pf/m	>90db	-65 grad ~ +165 grad	11mm	10 GHz/3 grader 18 GHz/5 grader
Almindelige modeller og tekniske indikatorer

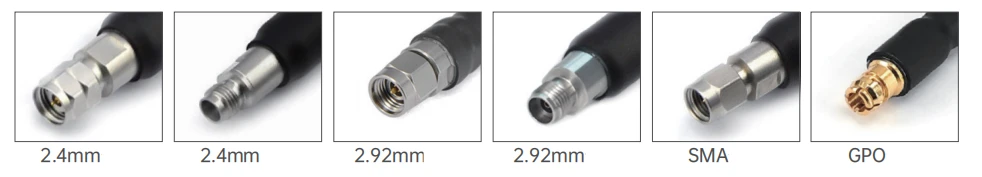

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR
	Fru 3-292 m292m-xxx	2,92 mm mand	2,92 mm mand	Dc -40 GHz	1.44
	Fru 3-292 m24m-xxx	2,92 mm mand	2,4 mm mand	Dc -40 GHz	1.35
	Fru 3-24 m24m-xxx	2,4 mm mand	2,4 mm mand	Dc -40 GHz	1.35

FRA3/GT2501 Lavtab Stabil fasekabelsamling (26,5 GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	1.45±0.05
	2	Isolator	Solid ptfe	3.99±0.05
	3	Indre afskærmning	Sølvbelagt kobberbånd	4.19±0.05
	4	Ydre afskærmning	Sølvbelagt kobbertrådfletning	4.42±0.05
	5	jakke	Fep	5.21±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	1	5	10	18	26.5
Dæmpning (DB/M)	0.26	0.52	0.76	1.05	1.28
Power (W)	800	350	---	100	---

Elektriske og mekaniske egenskaber
Frekvens (GHZ)	Impedans (ω)	Transmissionshastighed	Kapacitans	Afskærmning	Driftstemperatur rækkevidde	Minimum bøjningsradius	Mekanisk Fase stabilitet
26.5	50	80.4%	86 pf/m	>100db	-65 grad ~ +165 grad	6,35 mm	10 GHz/3 grader 18 GHz/5 grader
Almindelige modeller og tekniske indikatorer

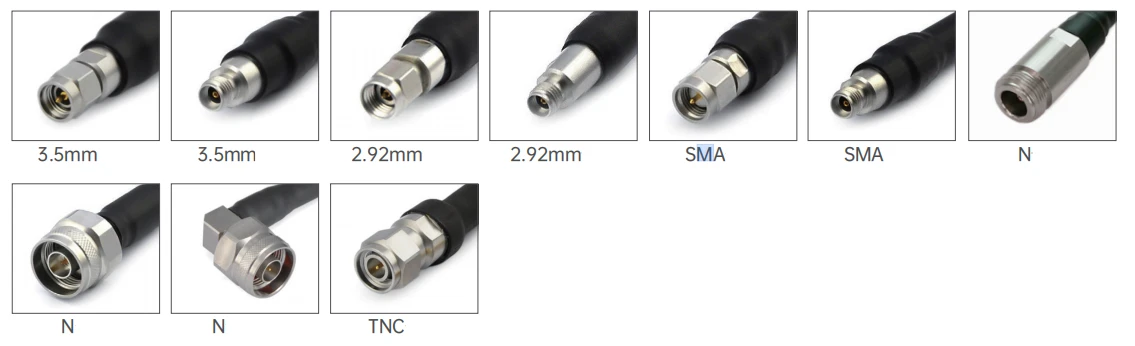

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR

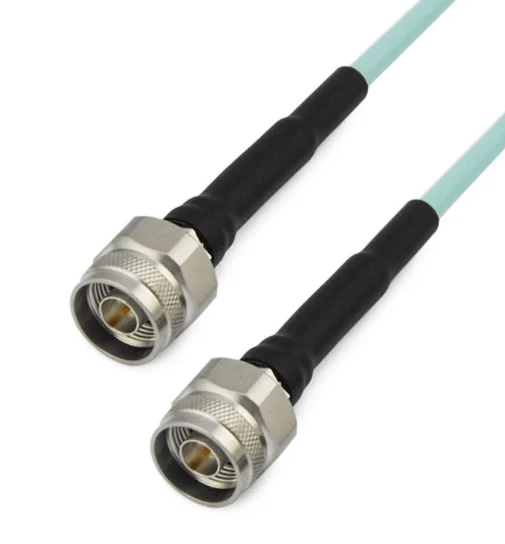

	Fra 3- nmnm-xxx	N mand	N mand	Dc -18 GHz	1.25

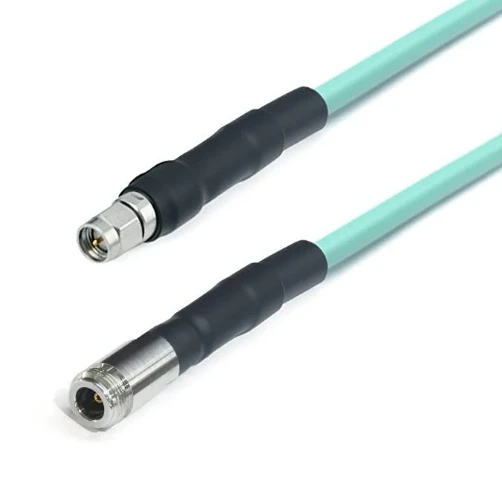

	Fra 3- nfsmm-xxx	N kvinde	SMA Mand	Dc -18 GHz	1.25

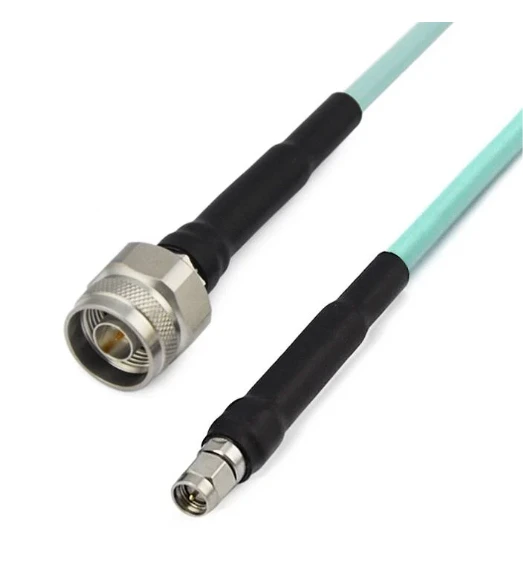

	Fra 3- nmsmm-xxx	N mand	SMA Mand	Dc -18 GHz	1.25

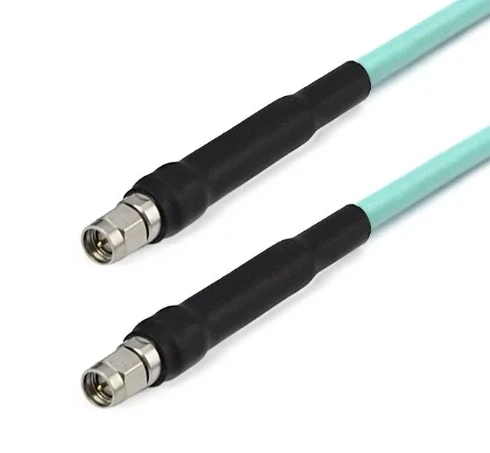

	Fra 3- smmsmm-xxx	SMA Mand	SMA Mand	Dc -18 GHz	1.25

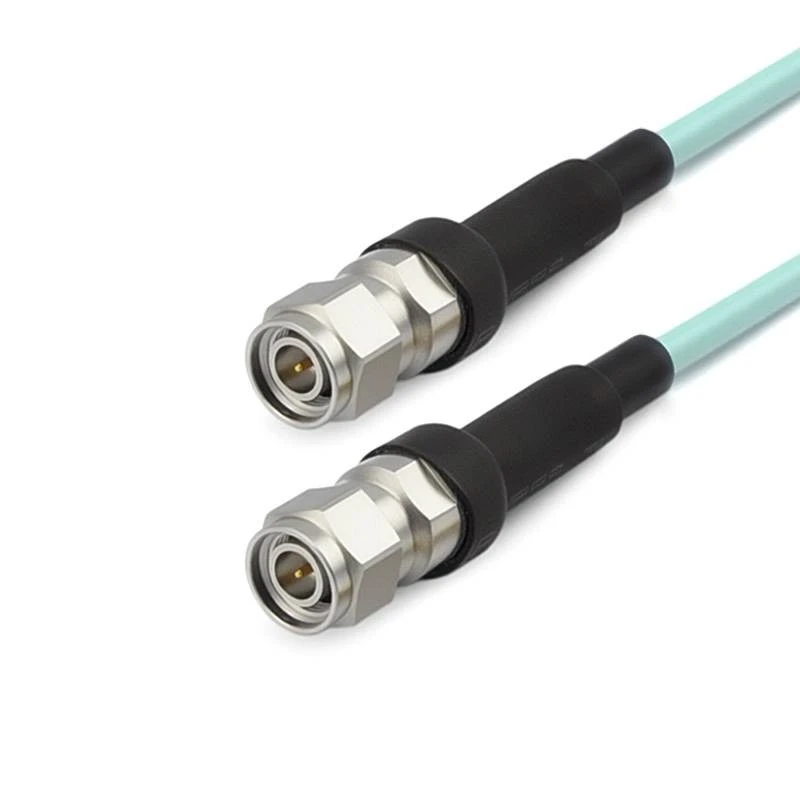

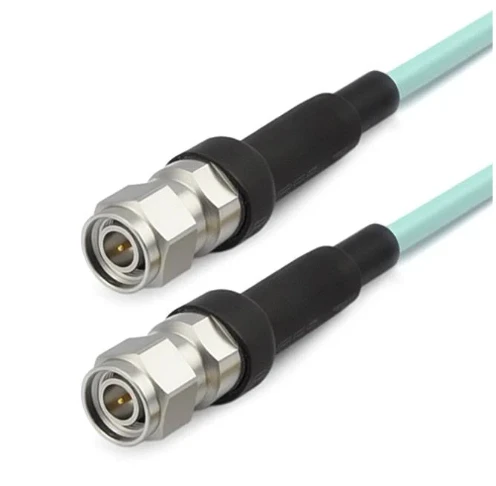

	Fra 3- tncmtncm-xxx	TNC Mand	TNC Mand	Dc -18 GHz	1.30
