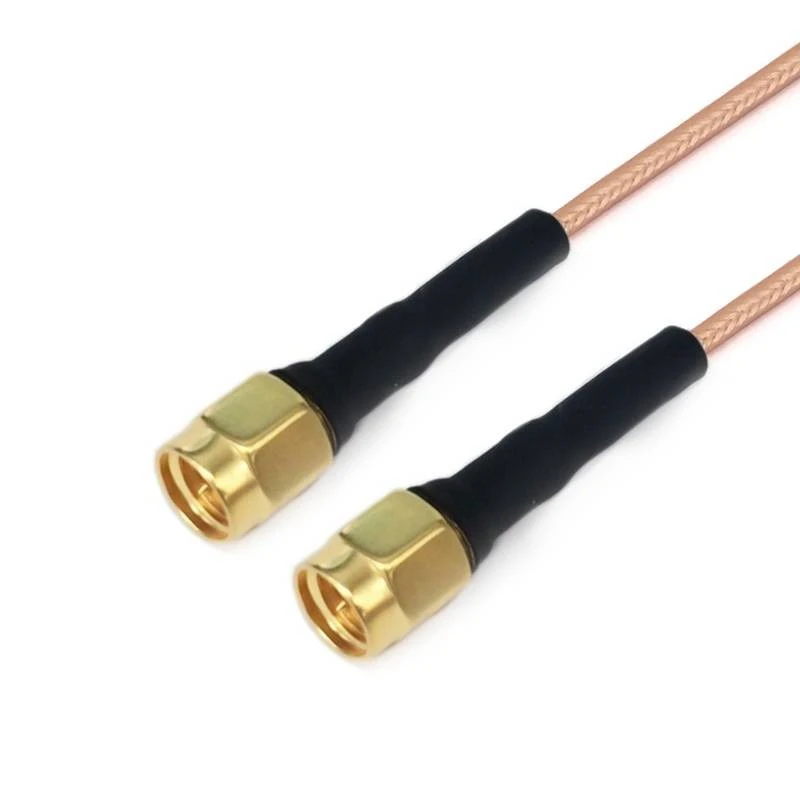

gar3-smmsmm-xxx-1

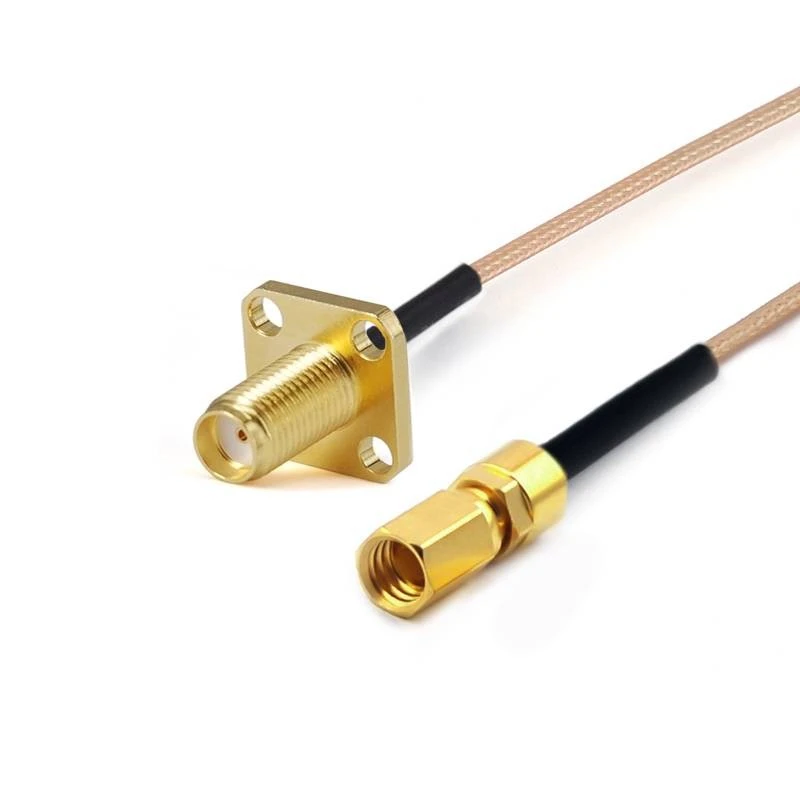

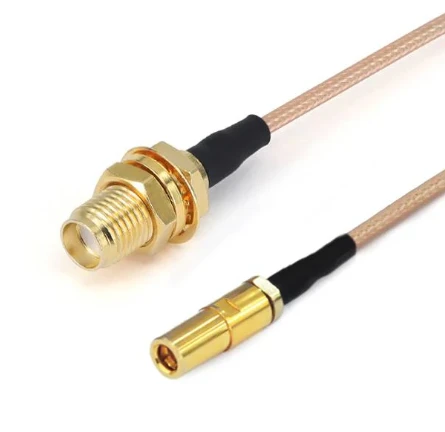

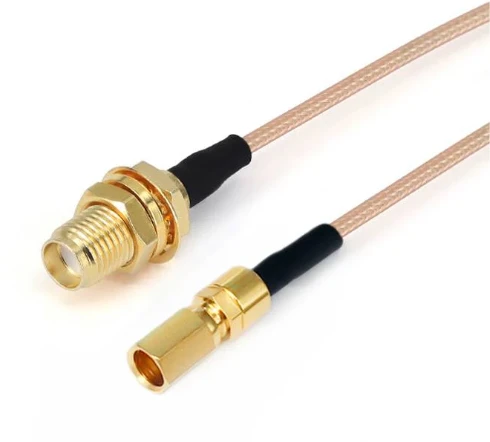

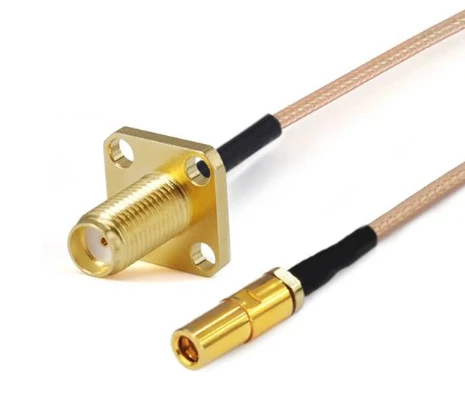

gar8-smffssmcf-xxx-1

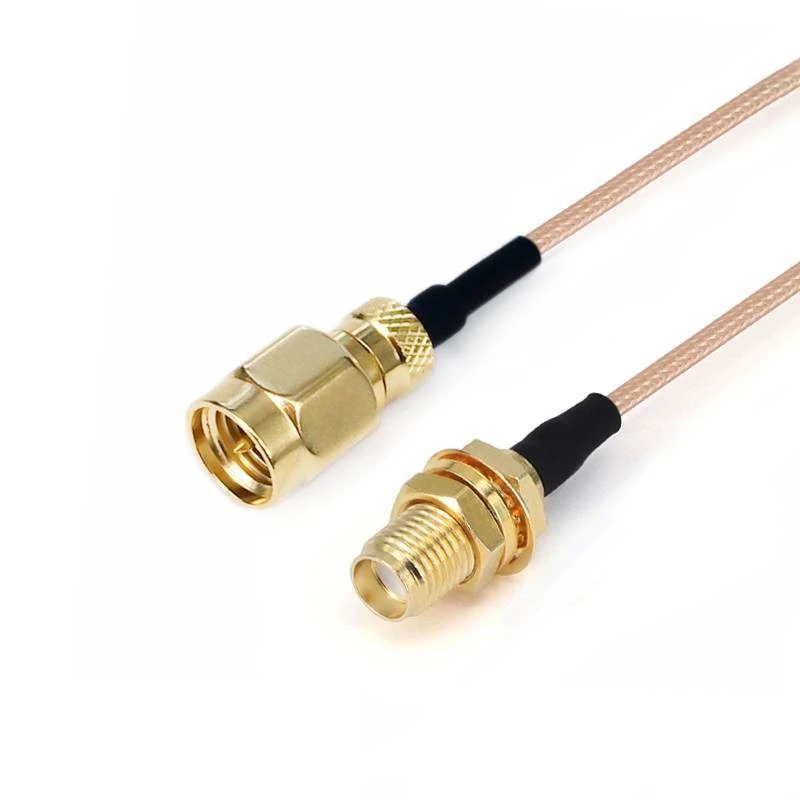

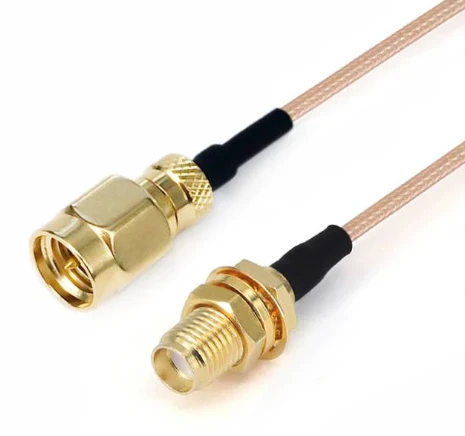

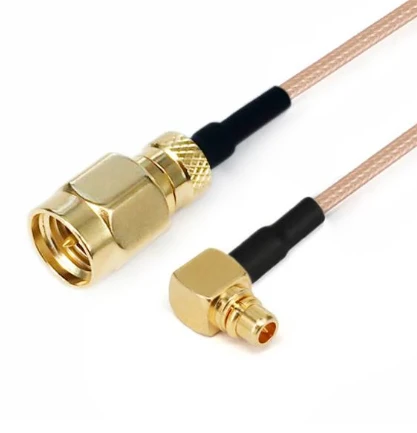

gar8-smmsmyf-xxx-1

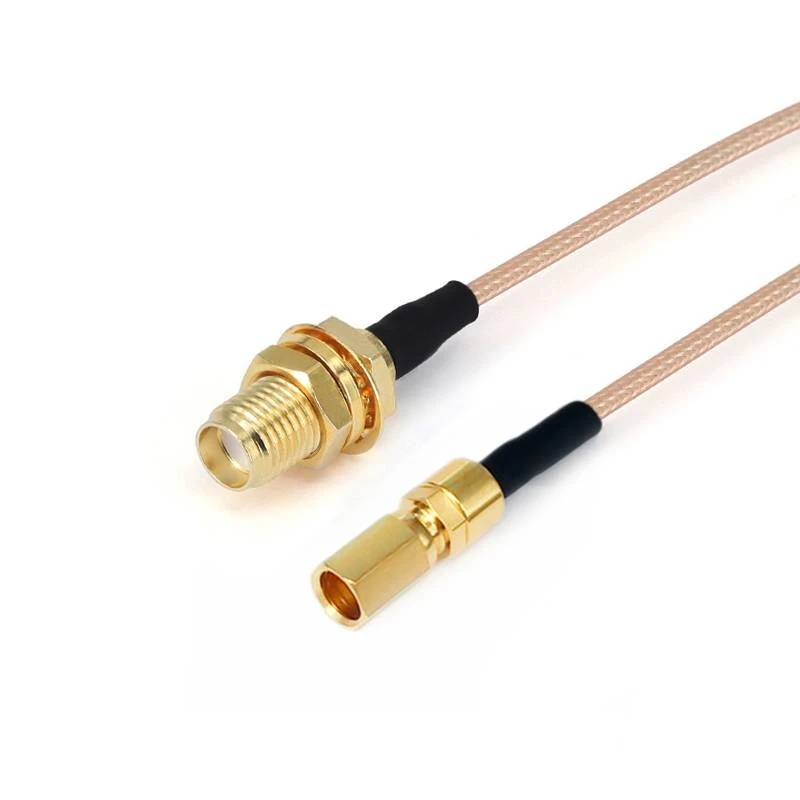

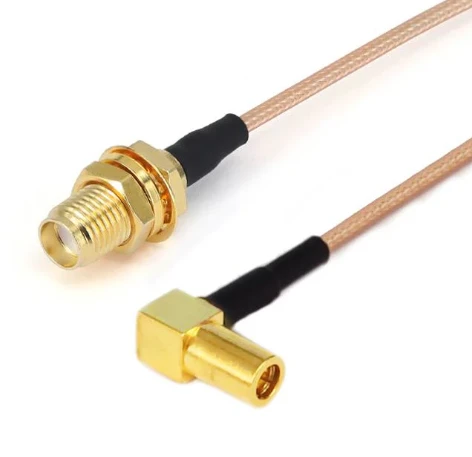

gar8-smyfssmcf-xxx-1

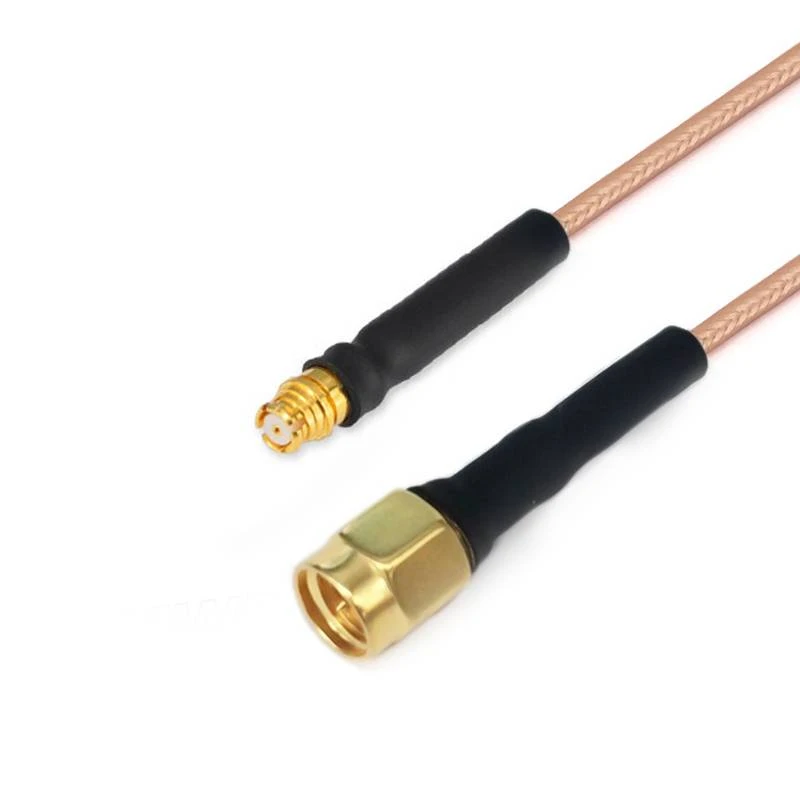

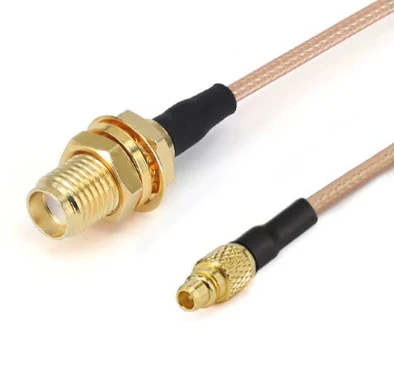

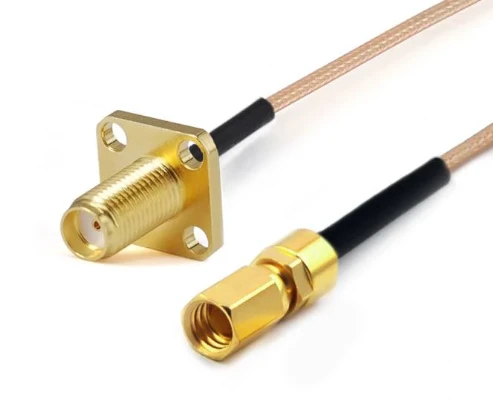

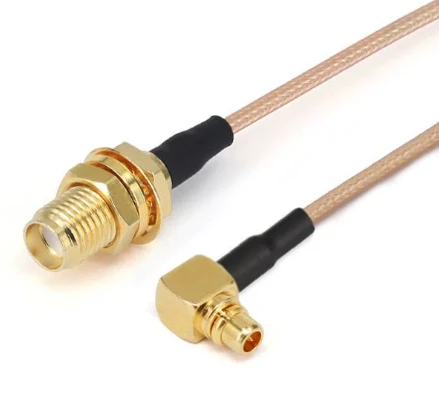

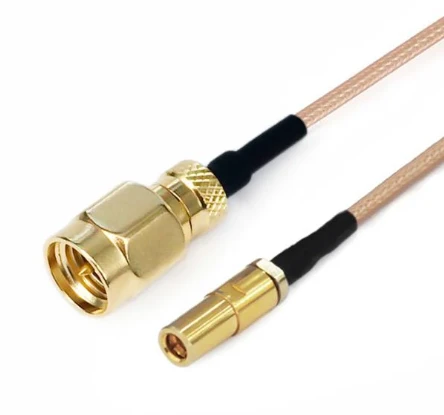

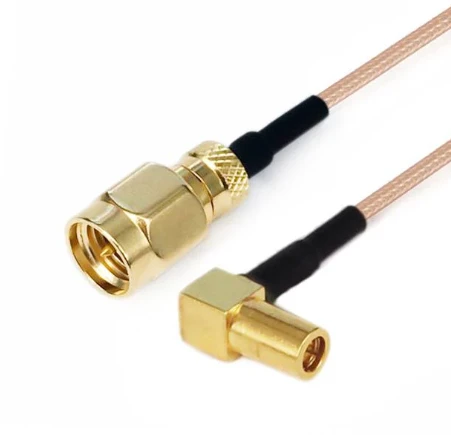

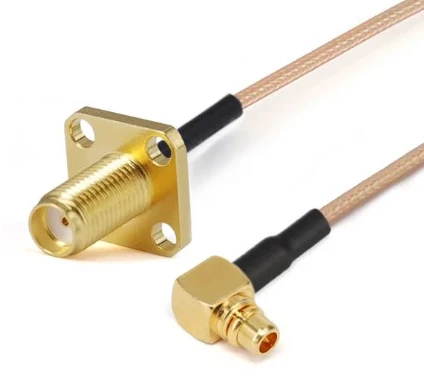

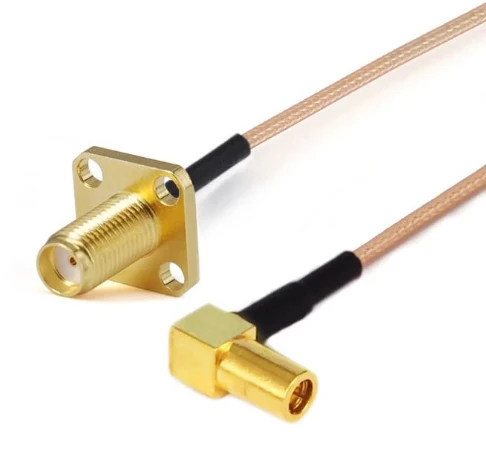

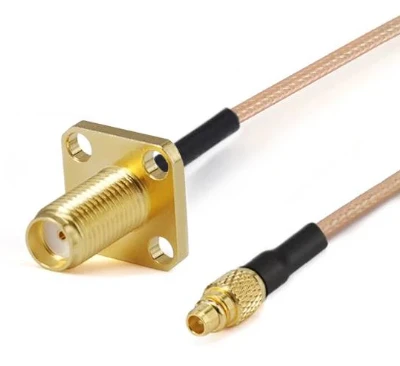

RG Series kabelenheder

RG-serien Lavfrekvente kabelforsamlinger (DC -3 GHz) er en type kabelkomponenter med specifikke ydelse og applikationsscenarier . Deres frekvensdækning inkluderer klart DC til 3GHz-båndet, der opfylder de forskellige signaloverførselskrav inden for dette frekvensområde .}

Send forespørgsel

Beskrivelse

Produktintroduktion

RG-serien Lavfrekvente kabelforsamlinger (DC -3 GHz) er en type kabelkomponenter med specifikke ydelse og applikationsscenarier . Deres frekvensdækning inkluderer klart DC til 3GHz-bånd, der opfylder de forskellige signaloverførselskrav inden for dette frekvensområde . Common RG Series CACKES CAMPES, såsom MSG178, RG174, RG174, RG174, RG174, RG17, RG17, RG17, RG17,, RG316 og RG 223.

Flexirfs RG -frekvenskabler udviser fremragende elektromagnetisk interferensimmunitet og god fleksibilitet . De er lette og har egenskaber såsom høj temperaturresistens, fugtbestandighed og korrosionsbestandighed .

Produktstrukturfunktioner

De indre ledere i RG -serien Low -frekvenskabler er lavet af multi -strengsølv - belagt kobberbeklædt stål (SCCS) . Dette materiale sikrer ikke kun fremragende elektrisk ledningsevne og fleksibilitet, men forbedrer også signal transmissionsydelse og korrosionsbestandighed gennem sølv - pletteringsprocessen .}

Dielektrisk:Ekstruderet fast polytetrafluoroethylen (PTFE) . PTFE besidder fremragende elektriske isoleringsegenskaber, kemisk stabilitet og høj temperaturresistens, som effektivt kan isolere lederen fra det ydre miljø og reducere signallækage og interferens .}

Skjold:Konstrueret med sølvbelagt kobber (SPC) fletning . Dette afskærmningslag blokerer effektivt ekstern elektromagnetisk interferens fra at trænge ind i kabelindretningen, mens det forhindrer internt signallækage, hvilket sikrer stabil og intakt signaloverførsel .

Produktapplikation

Industriel elektronikfelt:

Anvendt på industrielt automatiseringsudstyr, såsom højfrekvent signaloverførsel i sensorer, industrielle kontrolsystemer og overvågningsenheder, imødekommer behovene i høj præcisionskontrol og dataindsamling i industrielle miljøer .

Kommunikationsfelt:

Bruges til produktionstest af kommunikationsenheder (såsom mobiltelefoner, WiFi -moduler, GPS -moduler samt signalforbindelse mellem antenner og moduler . Det sikrer stabil signaloverførsel i DC -3 GHz frekvensbånd til trådløst kommunikationsudstyr .

Vigtige noter

1. For kabelforsamlinger til brugerdefinerede længde, skal du ikke glemme at forlade dine længdeinfo på kassen;
2. Alle kabelforsamlinger kan forsynes med fase-matchede par eller grupper; Hvis du har brug for, at kablerne skal fases matchet, så send e -mail til os: sales@flexirf.com

Produktspecifikationsdata

Konfiguration

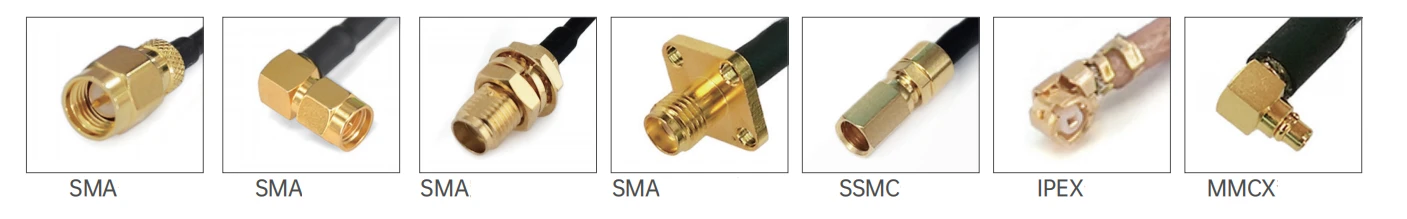

Stik 1 type	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Stik 1 Impedans	50 ohm
Stik 1 Polaritet	Standard
Stik 2 type	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Stik 2 Impedans	50 ohm
Stik 2 Polaritet	Standard
Stikmonteringsmetode	Ingen
Connector Body Style	Lige og højre vinkel
Materialerinformation
Centerkontakt	Messing guldbelagt, beryllium kobber guldbelagt
Ydre kontakt	Messing guldbelagt, beryllium kobber guldbelagt, rustfrit stål passiveret
Legeme	Messing guldbelagt, beryllium kobberguld, rustfrit stål passiveret
Dielektrisk	Ptfe
Miljødata
Temperaturområde	-40 grad til +165 grad
2011/65/EU (ROHS)	Kompatibel

Produkttype

FRR3/RG316 RG Series Cable Assemblies (3GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	7x0.17±0.05
	2	Isolator	Ptfe	1.56±0.05
	3	Indre afskærmning	Sølvbelagt kobbertråd	1.95±0.05
	4	jakke	Fep	2.56±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	0.1	0.4	0.9	1.5	2.5
Dæmpning (DB/M)	0.27	0.54	0.82	1.06	1.39
Power (W)	340	170	113	88	68

Elektriske og mekaniske egenskaber

Frekvens (GHZ)

Impedans (ω)

Transmissionshastighed

Kapacitans

Afskærmning

Driftstemperatur

rækkevidde

Minimum bøjningsradius

Driftsspænding

70%

94pf/m

>70db

-65 grad ~ +200 grad

15 mm

1200V

Billede	SKU	Stik 1	Stik 2	Freqency	Returtab/VSWR

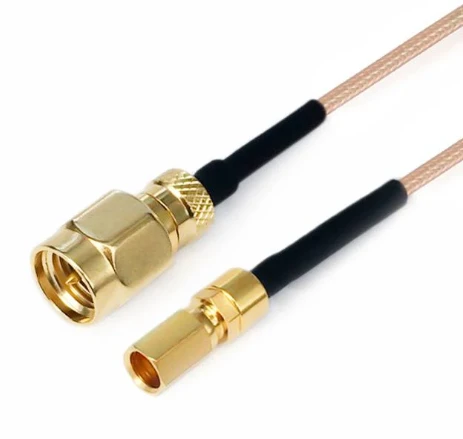

	Frr 3- smmgpf-xxx	SMA Mand	GPO -kvinde	Dc -3 GHz	1.25

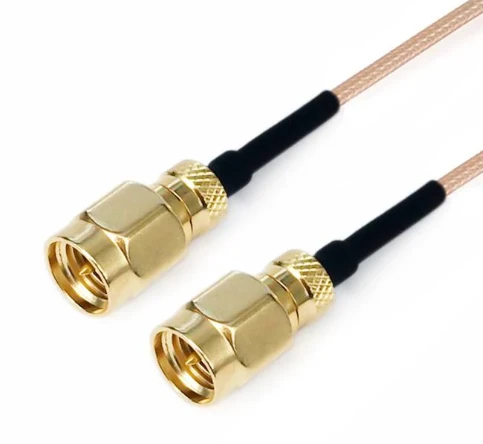

	Frr 3- smmsmm-xxx	SMA Mand	SMA Mand	Dc -3 GHz	1.25

FRR8/RG178 RG Series Cable Assemblies (3GHz)
	Strukturmateriale Diameter (MM)
	1	Indre leder	Sølvbelagt kobberklædt stål	7x0.102±0.05
	2	Isolator	Ptfe	0.86±0.05
	3	Indre afskærmning	Sølvbelagt kobbertråd	1.30±0.05
	4	jakke	Fep	1.86±0.13

Dæmpning, strøm (testtilstand ved 20 graders havniveau)
Frekvens (GHZ)	0.1	0.4	1	2	3
Dæmpning (DB/M)	0.45	0.92	1.45	2.0	2.6
Power (W)	340	170	113	88	68
