Alt om SMA -stik



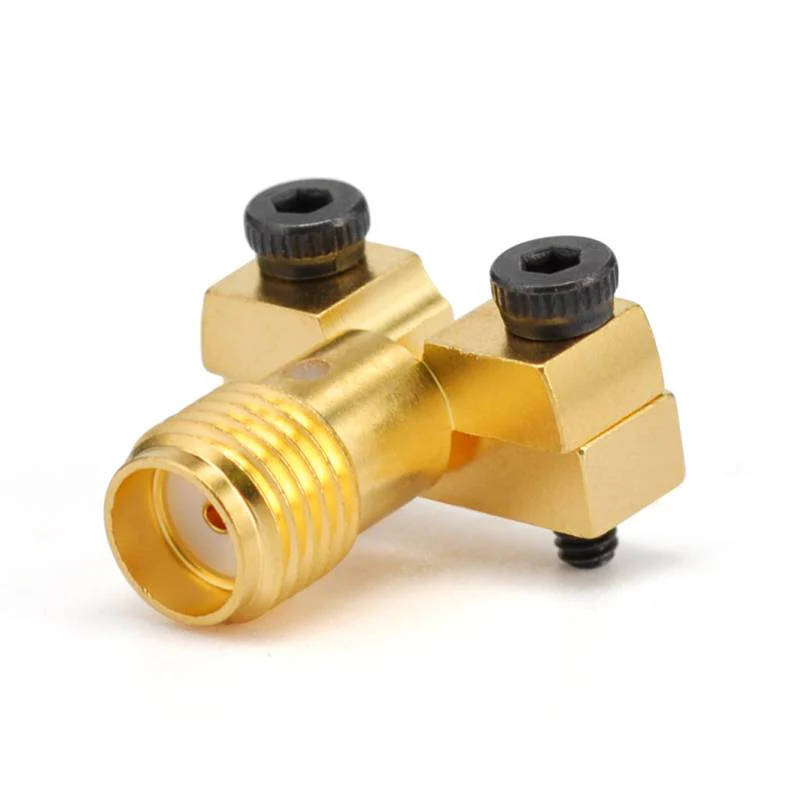

SMA-stikket er et bredt anvendt RF-koaksialstik, der er kendt for sin høje ydeevne og alsidighed . Det blev udviklet af Bendix Scintilla i 1950'erne, og navnet "SMA" står for Subminiure version A . dets design er beregnet til at arbejde effektivt i høje faserklædningsmiljø signaler .



1. Hovedfunktioner ved SMA -stik

Størrelse: SMA -stik har en kompakt struktur med en ydre lederdiameter på 0 . 141 tommer, hvilket gør dem velegnede til applikationer med begrænset plads.

Frekvensområde: De fungerer typisk op til 18 GHz, selvom nogle højtydende versioner kan nå 26 . 5 GHz eller endnu højere.

Impedans: De fleste SMA -stik er 50 ohm, som er standardkonfigurationen for RF og mikrobølgesystemer .

Koblingsmekanisme: vedtager et gevindkoblingsdesign med 1/4 tommer, 36 tråde pr. Tomme UNC -tråde, hvilket sikrer en fast og stabil forbindelse med stærk vibrationsmodstand .

SMA -materialer og overfladebehandlingsprocesser

Skallen er normalt lavet af messing og rustfrit stål og kan være belagt (såsom nikkel, guld) for at forbedre korrosionsmodstand og ledningsevne .

Midtlederen kan være kobber, messing eller beryllium kobber med en guldbelagt overflade for at opnå optimal signaloverførsel .

Spændingsstående bølgeforhold (VSWR): SMA-stik i høj kvalitet har en lav VSWR (typisk under 1 . 2: 1 under 12 GHz), hvilket betyder effektiv signaltransmission med minimal refleksion.



2. Typer af SMA -stik

SMA -stik findes i forskellige konfigurationer, der passer til forskellige applikationer:

I henhold til porttyper kan de opdeles i: Standard Port SMA, Quick-Connect SMA og omvendt polaritet SMA .

I henhold til strukturelle stilarter kan de opdeles i lige og højre-vinkelyper . lige stik bruges til serieforbindelser, mens højre-vinkeltyper er egnede til stramme rum . 90- grad bøjningsdesign kan spare plads eller reducere kabelspænding .}

I henhold til installationsmetoder kan de opdeles i almindelige typer og panelmonteringstyper . panelmonteringsstik er designet til installation på paneler eller indhegninger, med forskellige typer såsom 2- hulflanger, 4- hulflanger og runde flanger .}



3. Almindelige anvendelser af SMA

I telekommunikationsområdet bruges SMA -stik i vid udstrækning i mobiltelefonbasestationer, satellitsystemer og trådløst kommunikationsudstyr .

I testudstyr bruges de til testenheder såsom oscilloskoper, netværksanalysatorer og signalgeneratorer .

I antennesystemer bruges SMA -stik ofte til at forbinde antenner i trådløse systemer .

I RF -kredsløb findes de i mange RF -enheder såsom forstærkere, filtre og mixere .

Noter



4. strømhåndteringskapacitet:

Selvom SMA-stik er egnede til RF-systemer med lav effekt og mellemkraft, er de muligvis ikke egnede til applikationer med høj effekt . til højere effekt-scenarier, andre stik, såsom N-type eller 7/16-, kan være mere passende .}

Mekanisk holdbarhed: Sammenlignet med nogle større stik er SMA -stik relativt skrøbelige, især med hensyn til pin -justering og modstå mekanisk stress . Derfor skal der tages ekstra omhu under håndtering og installation .



Kompatibilitet: Når du vælger SMA -stik, skal du sikre dig, at de mandlige og kvindelige stik matcher med hensyn til trådstørrelse og impedans for at sikre en god forbindelse . De kan også forbindes med 2 . 92 mm og 3,5 mm porte.
