Arbejdsprincippet om hornantenne

1. Grundlæggende struktur

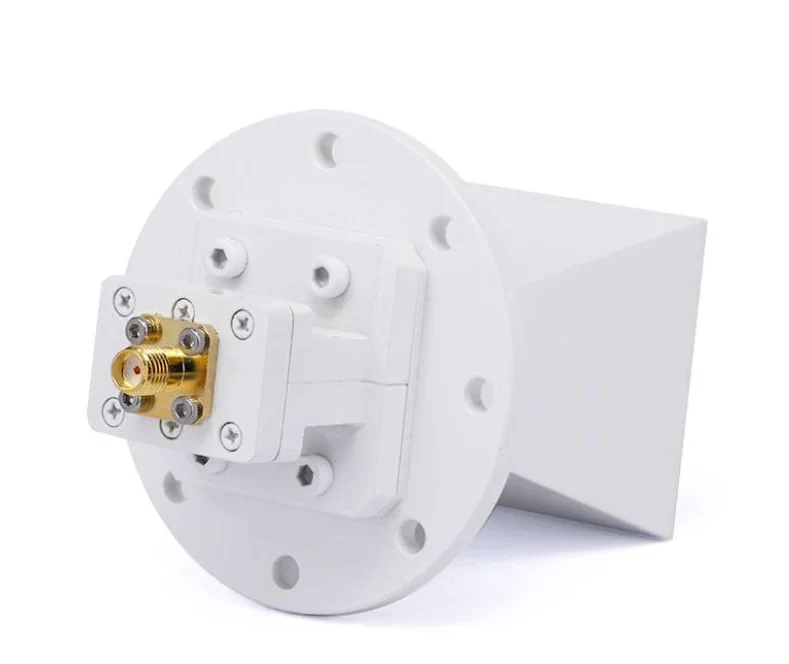

En hornantenne består typisk af en ledende struktur i form af et horn, med den brede ende vendt udad og den smalle ende, der er forbundet til foderkilden. Formen på hornet kan være rektangulær, cirkulær eller andre former, afhængigt af designkravene.

2. Arbejdsprincip

Arbejdsprincippet for hornantennen er baseret på forplantning og stråling af elektromagnetiske bølger gennem en bølgeleder:

Foderskilde: Foderkilden til en hornantenne er typisk en bølgeleder eller mikrobølgeoverførselslinie, der leverer det elektromagnetiske bølgesignal til den smalle ende (kaldet "hornmunden") på hornet.

Bølgelederfunktion: Den smalle ende af hornet er normalt forbundet til en bølgeleder, som er et ledende rør, der effektivt styrer højfrekvente signaler. Bølgelederen overfører den elektromagnetiske bølge til åbningen af hornet.

Strålingsproces: Når den elektromagnetiske bølge kommer ind i den smalle ende af hornet, begynder de elektriske og magnetiske felter i signalet at udvide sig. Hornens form forvandler gradvist den indkommende elektromagnetiske bølge til udstrålende bølger, der forplantes i rummet.

Strålingsmønster: Strålingsmønsteret for hornantennen er relativt ensartet med god retning. Signalet udstråler fra hornets åbning og danner typisk en konisk stråle.

3. Fordele

Høj gevinst: På grund af sin stærke retningsbestemmelse kan hornantenne fokusere signaler og øge gevinsten.

Bred båndbredde: Hornantenne har en bred frekvensrespons, hvilket gør den velegnet til signaler på tværs af flere frekvensområder.

Enkel struktur: Hornantenne har et simpelt design, er let at fremstille og kan håndtere relativt høje effektniveauer.

4. Applikationer

Hornantenner bruges i vid udstrækning i:

Mikrobølgeovn og RF -kommunikation

Radarsystemer

Satellitkommunikation

Elektroniske måleinstrumenter

Radio Astronomy Observations

I resuméet fungerer hornantenne ved at omdanne de elektromagnetiske bølger fra en bølgeleder til udstrålede bølger i rummet, hvilket giver høj forstærkning og stærk retningsbestemmelse. Det bruges i forskellige højfrekvente signaltransmissionsapplikationer.
